G. Motors - 2.5L, Sensores, Componentes - [ VIN= R - U ] |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |

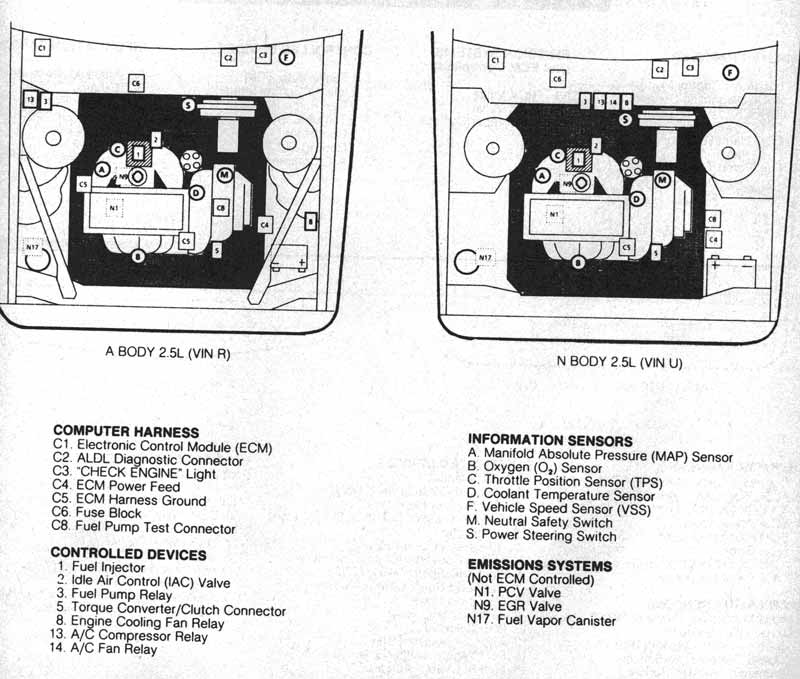

| G. MOTORS - 2.5L [VIN R-U] - Sensores- Componentes |
 |
| CONTROLLED DEVICES | COMP. ACTUADORES |
| 1] Fuel Injector | Inyectores |
| 2] dle Air Control Valve | Valvula de control RPM [IAC] |
| 3] Fuel pump Relay | Relay de la Bomba de Gasolina |
| 8] Engine cooling Fan Relay | Relay del Ventilador del Radiador |
