ESQUEMAS ELECTRICOS

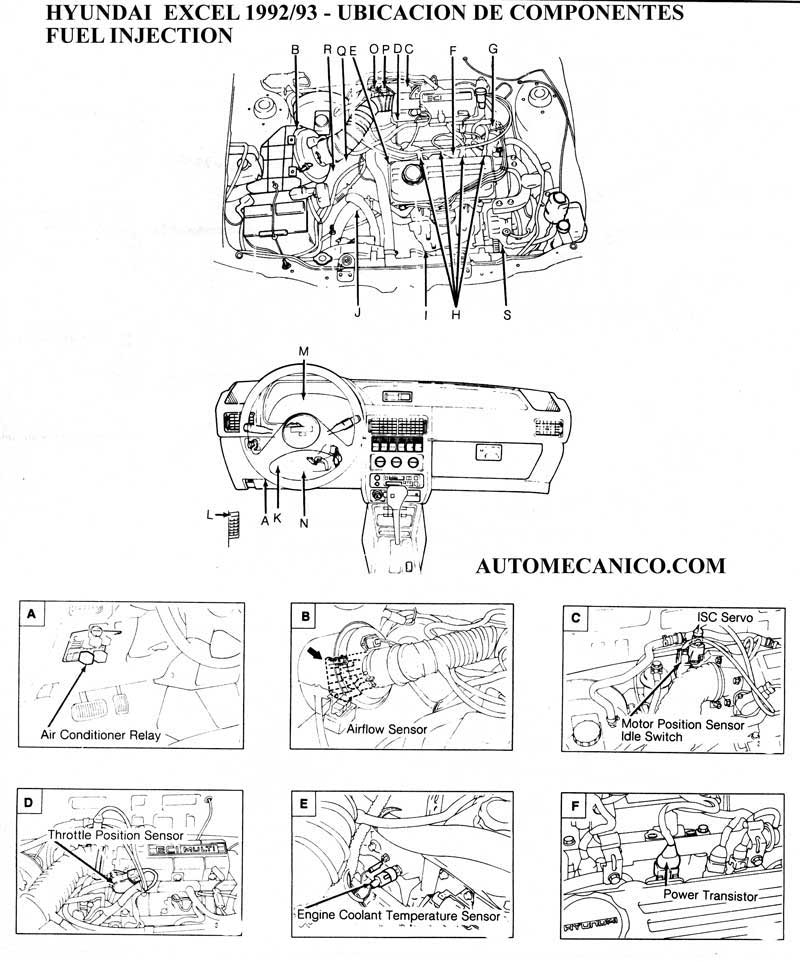

FUEL INJECTION

 EXCEL& ACCENT. 1986 /1997

HYUNDAI

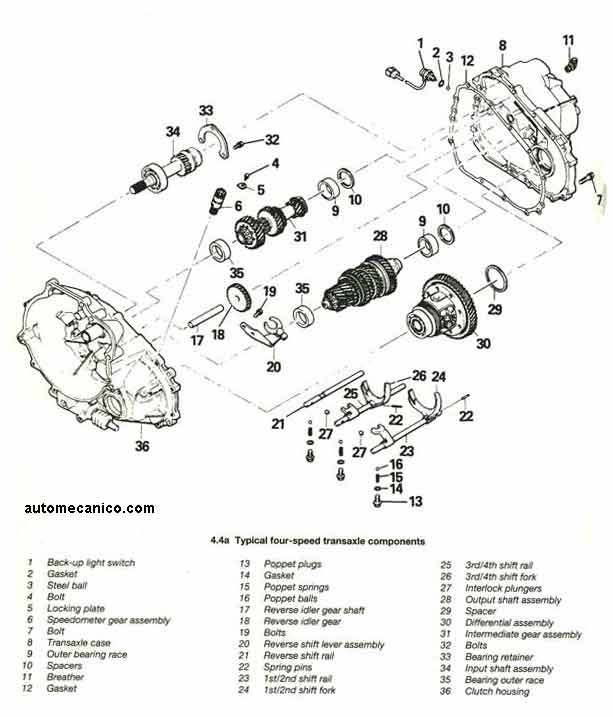

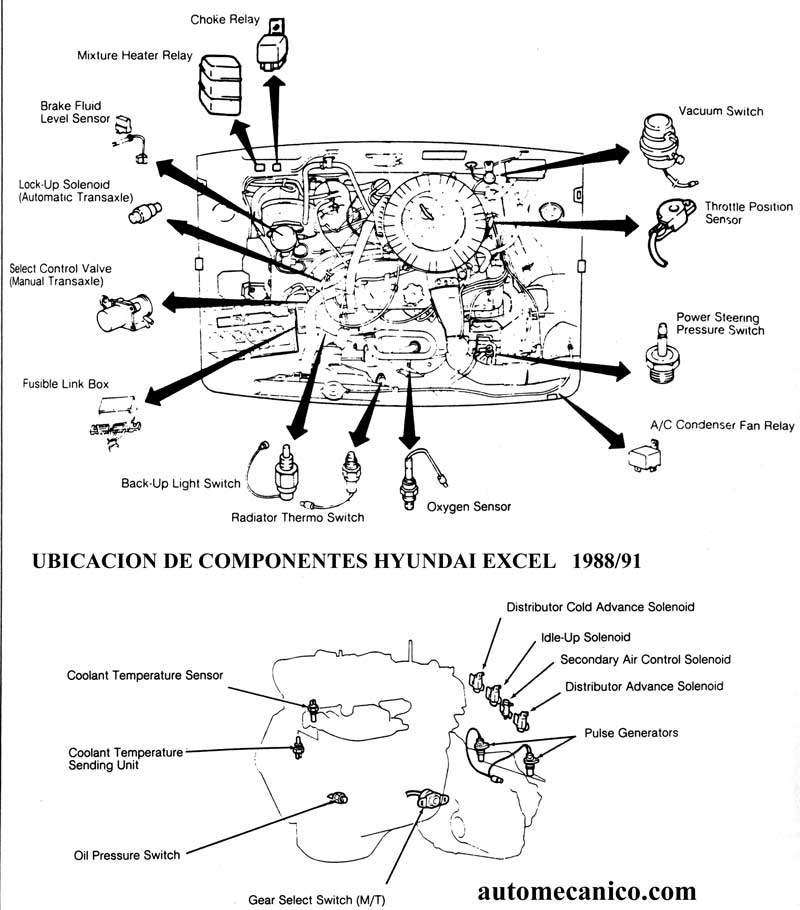

HYUNDAI EXCEL& ACCENT. 1986 /1997

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?
En Mecanica: Podemos describir un Diagrama, como:
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico...
..permitiendonos ubicar estos componentes dentro de un circuito.
De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion.
En "automecanico.com";  hemos decidido iniciar la publicacion de DIAGRAMAS ELECTRICOS; Empezamos con los modelos HYUNDAI EXCEL& ACCENT. 1986 /1997

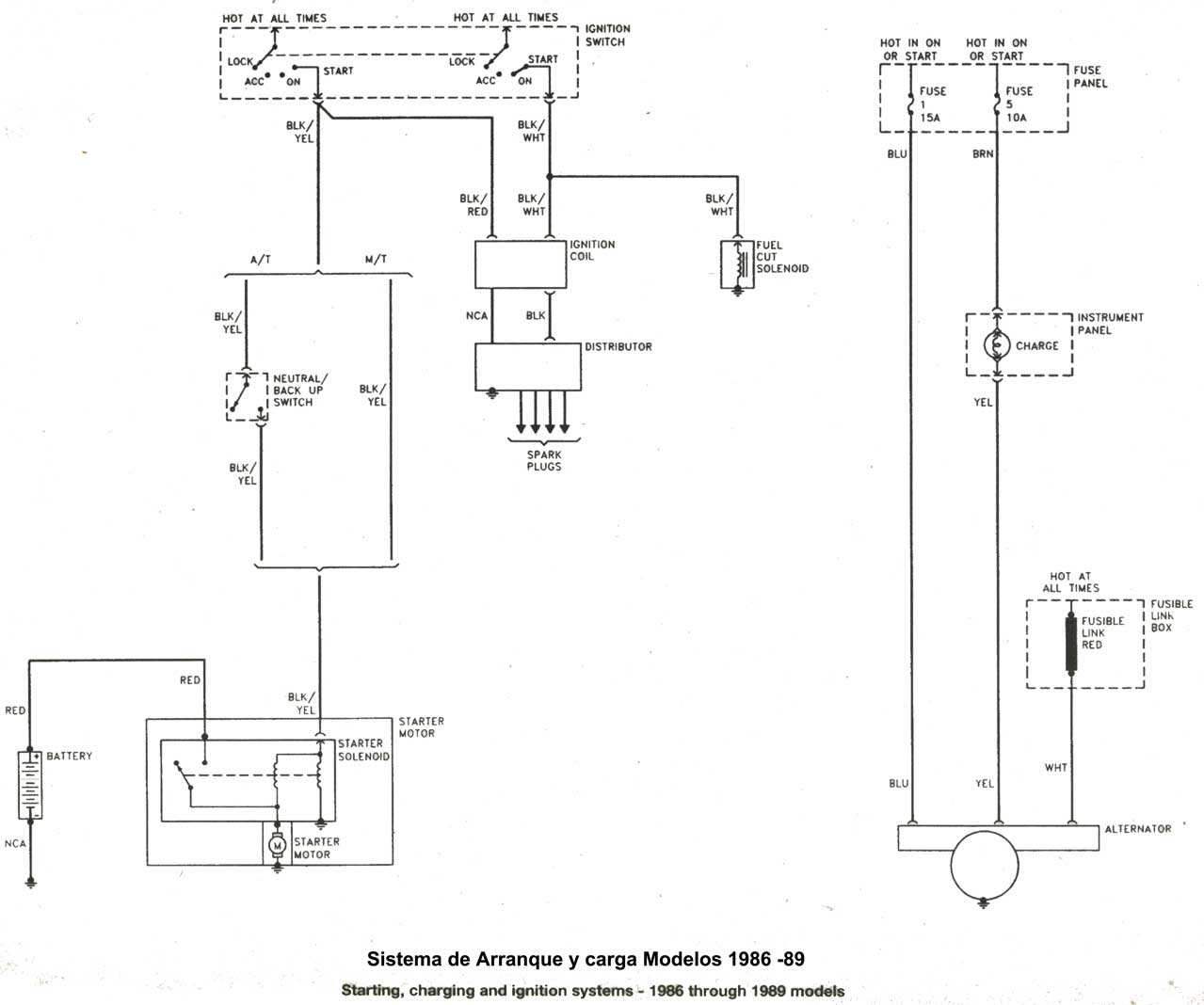

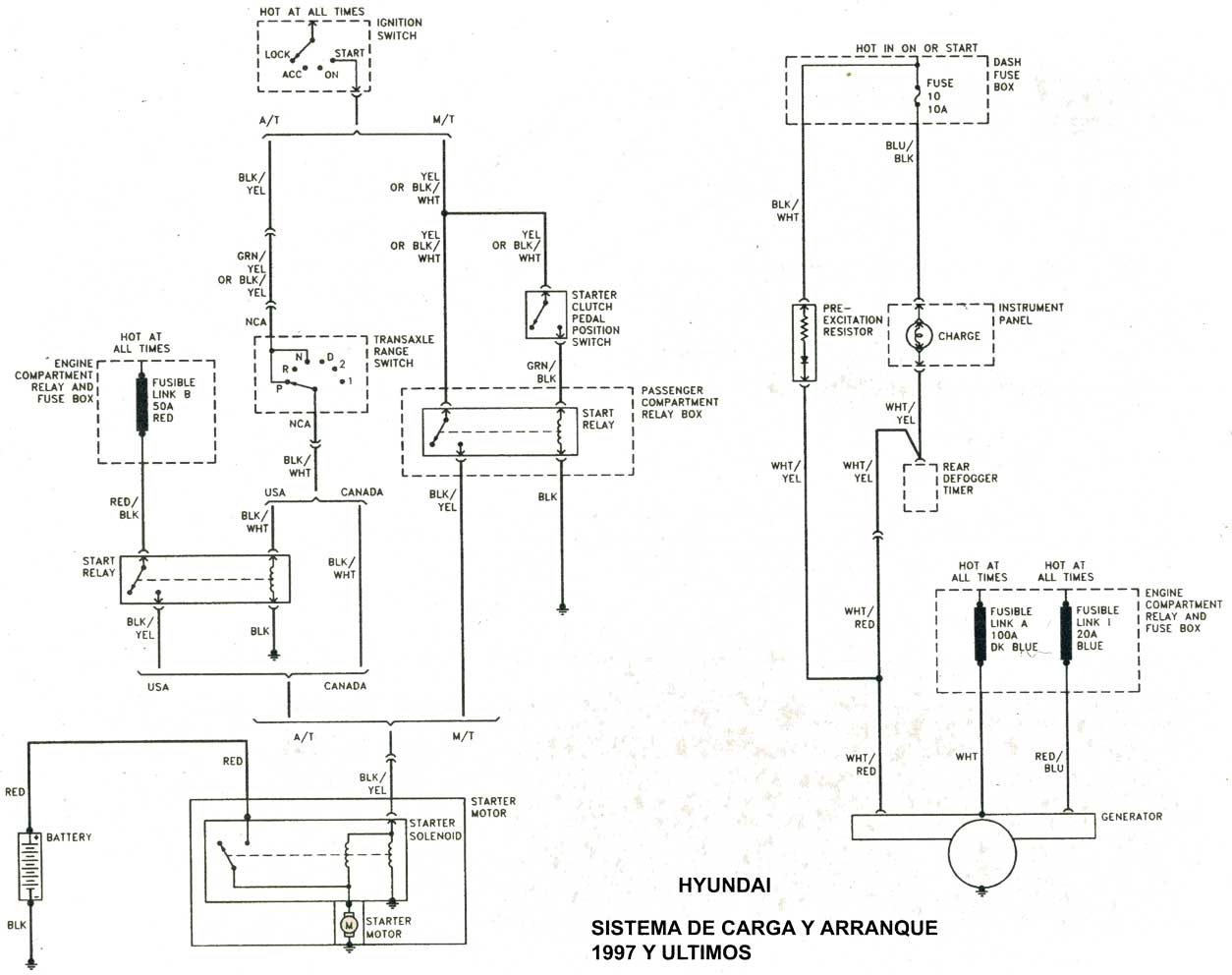

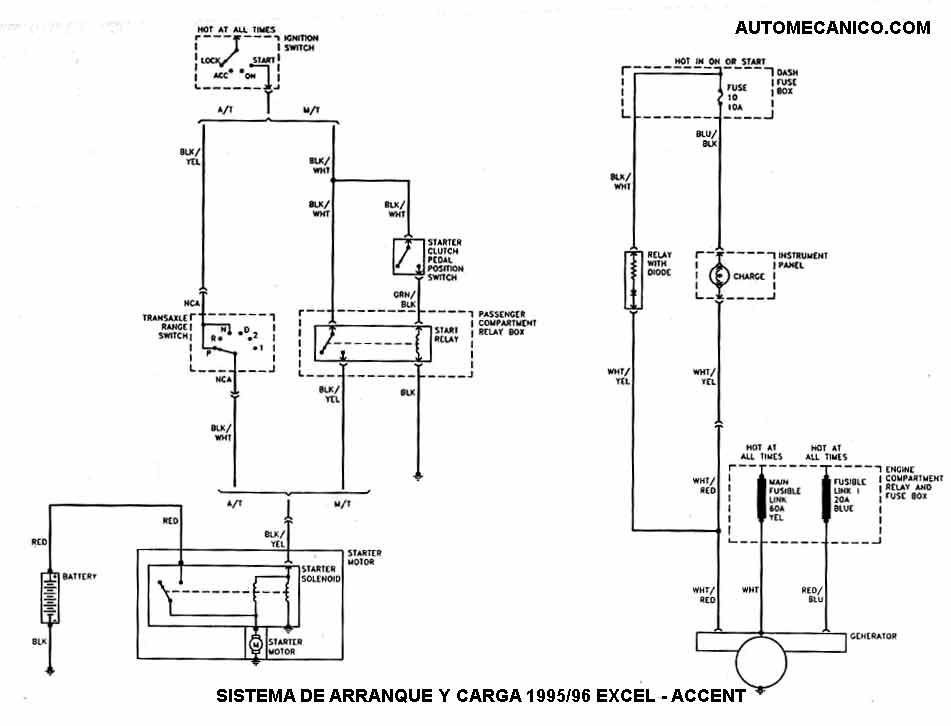

SISTEMA DE ARRANQUE Y CARGA 1986/89 SISTEMA DE  CARGA 1990/94 SISTEMA DE ARRANQUE Y CARGA 1995/96 SISTEMA DE ARRANQUE Y CARGA 1997

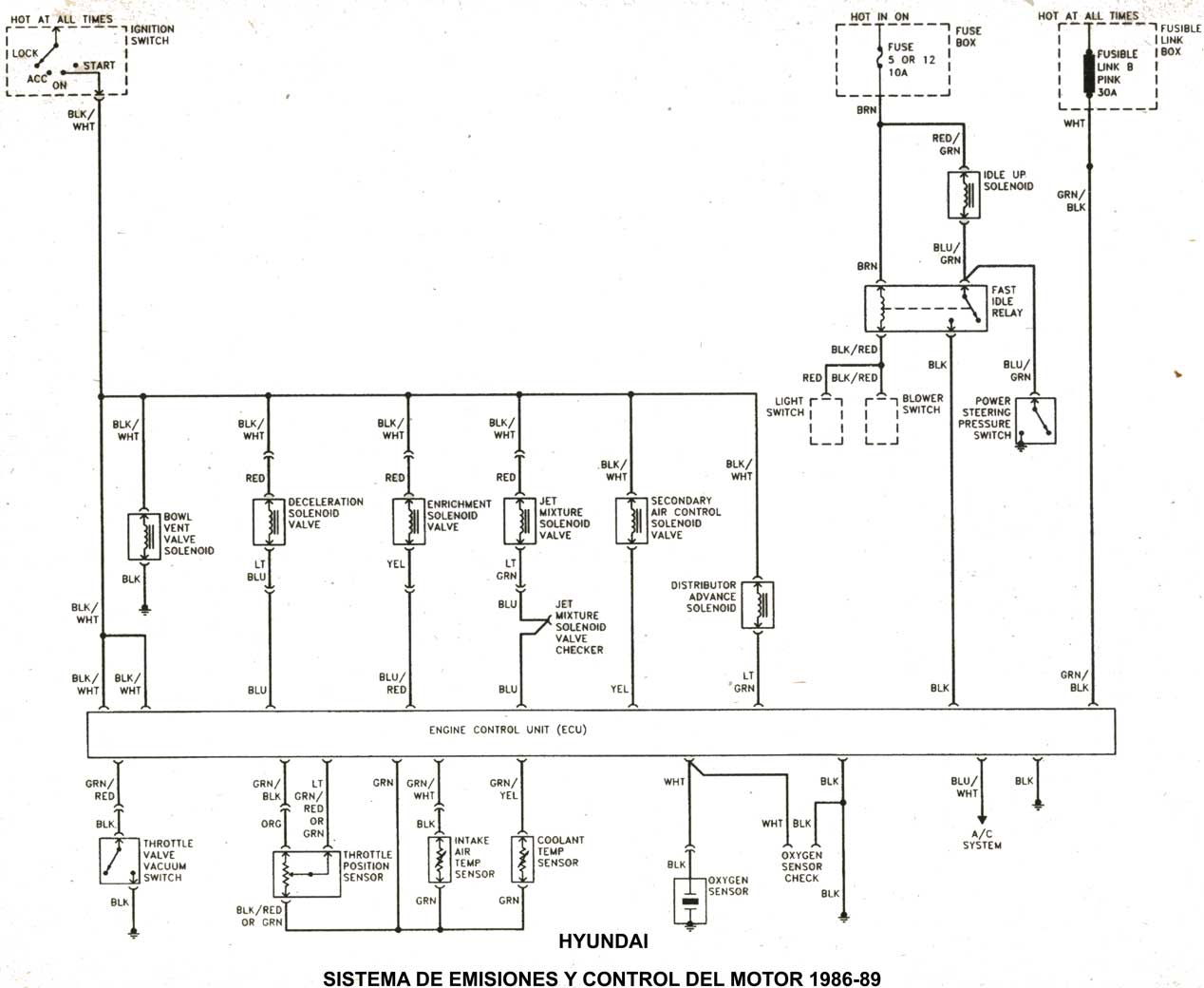

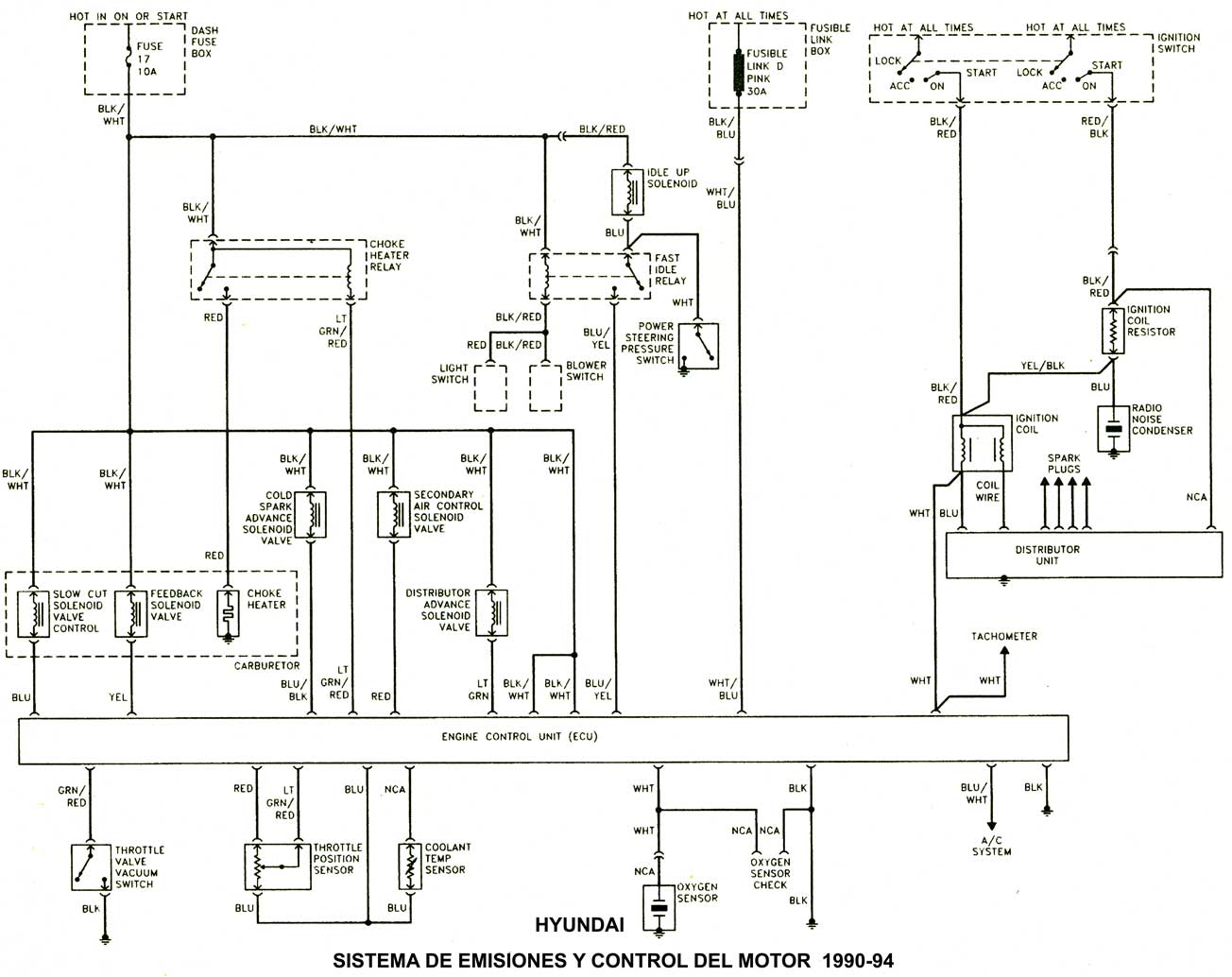

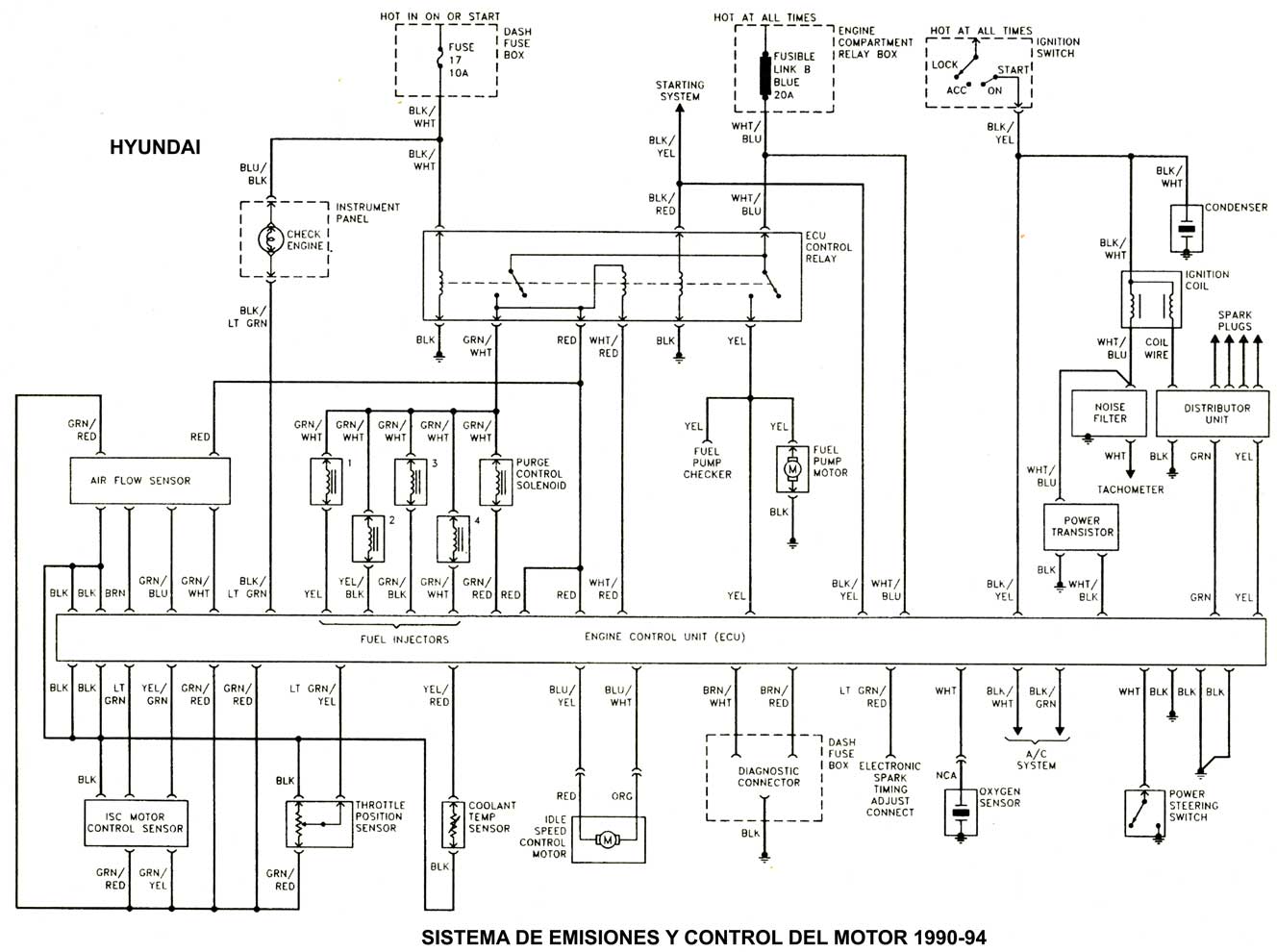

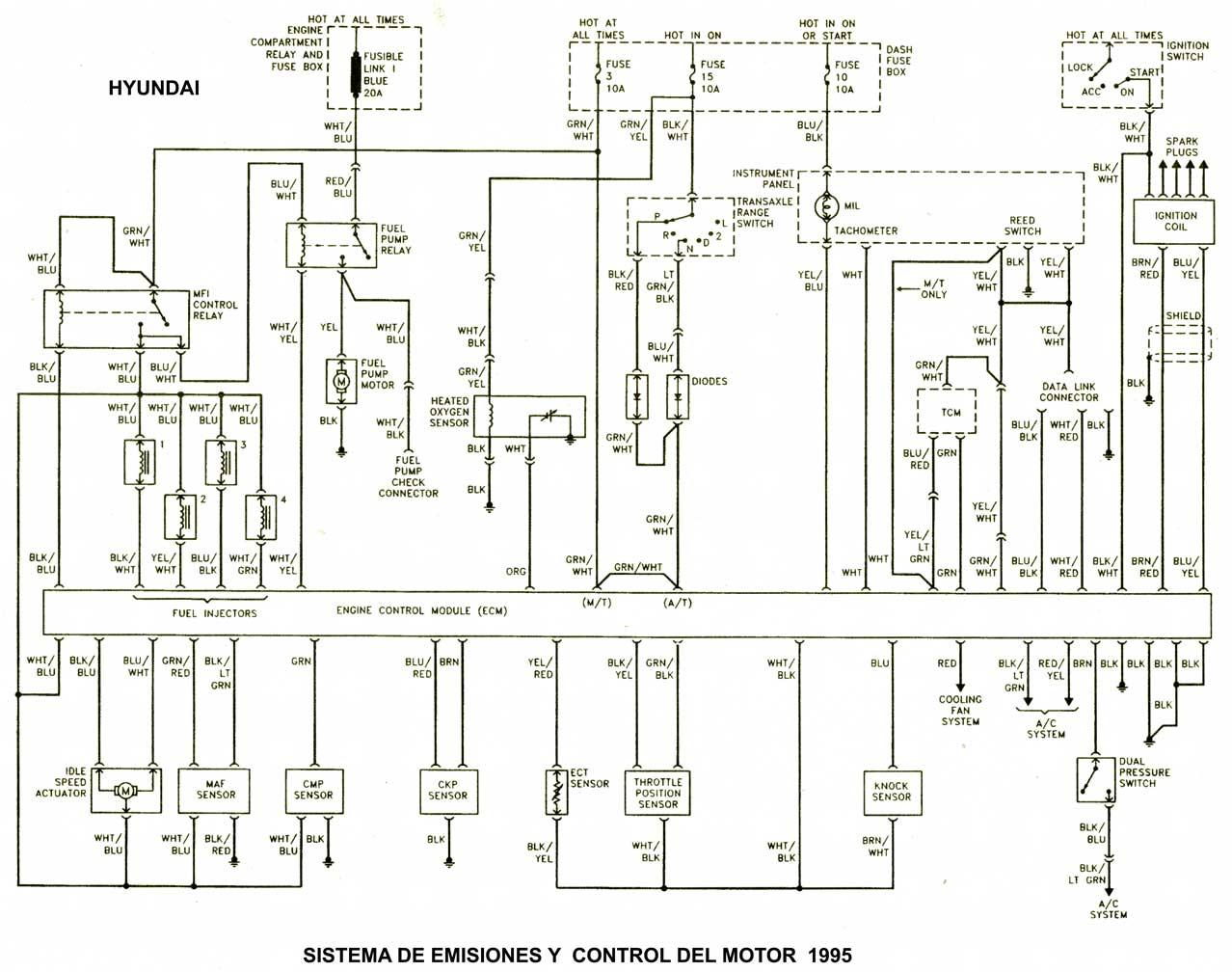

SISTEMA DE CONTROL DEL MOTOR 1986/89 [EMISSIONS] SISTEMA DE CONTROL DEL MOTOR 1990/94 CARBURADOR [EMISSIONS] SISTEMA DE CONTROL DEL MOTOR 1990/94 FUEL INJECTION [EMISSIONS] SISTEMA DE CONTROL DEL MOTOR 1995 [EMISSIONS]

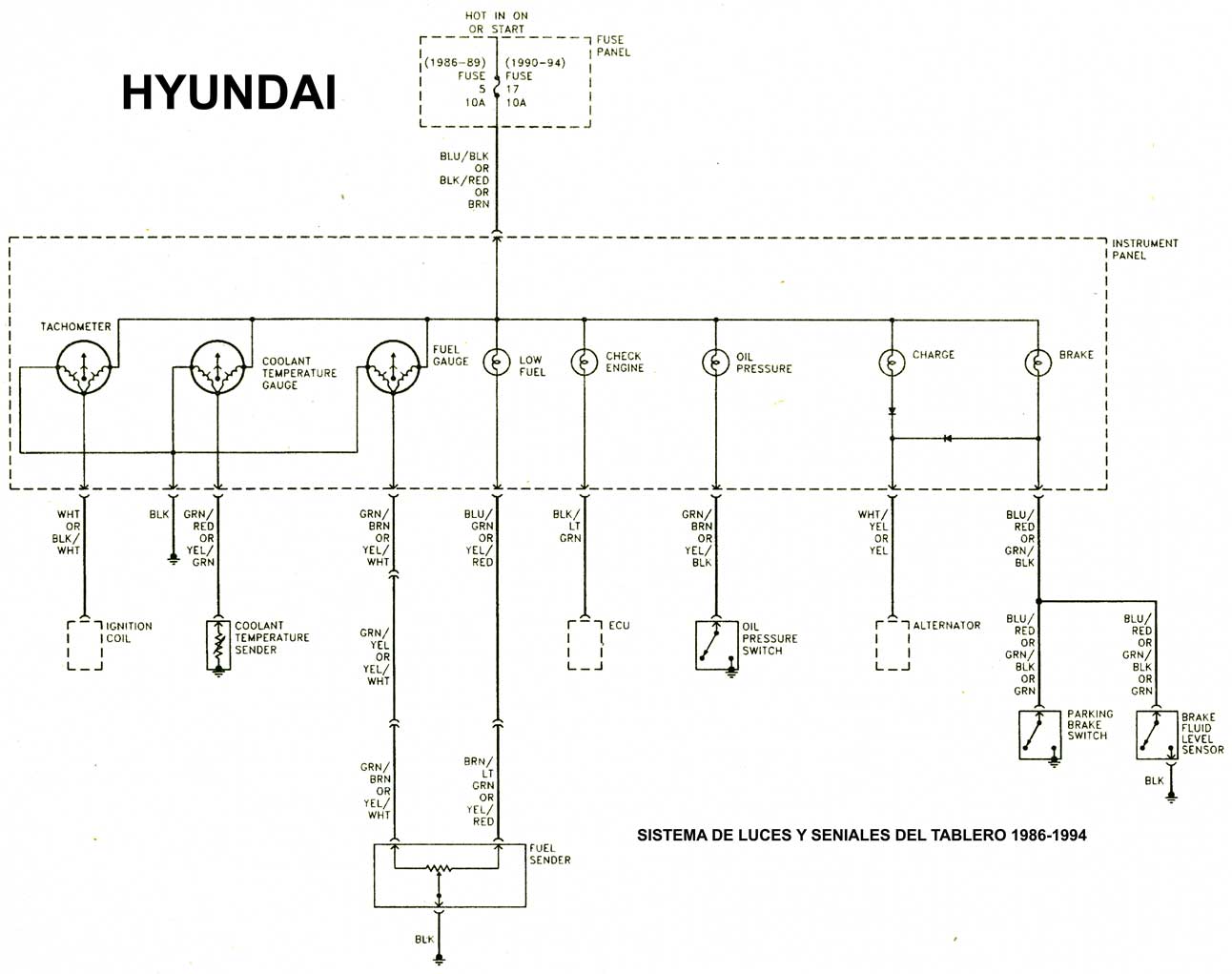

SISTEMA DE CONTROL DEL MOTOR 1996/97 SOHC [EMISSIONS] SISTEMA DE CONTROL DEL MOTOR 1996/97 DOHC [EMISSIONS] SISTEMA DE CONTROL DEL MOTOR 1998 [EMISSIONS] SISTEMA DE LUCES DE ADVERTENCIA [GAUGES]1986/94

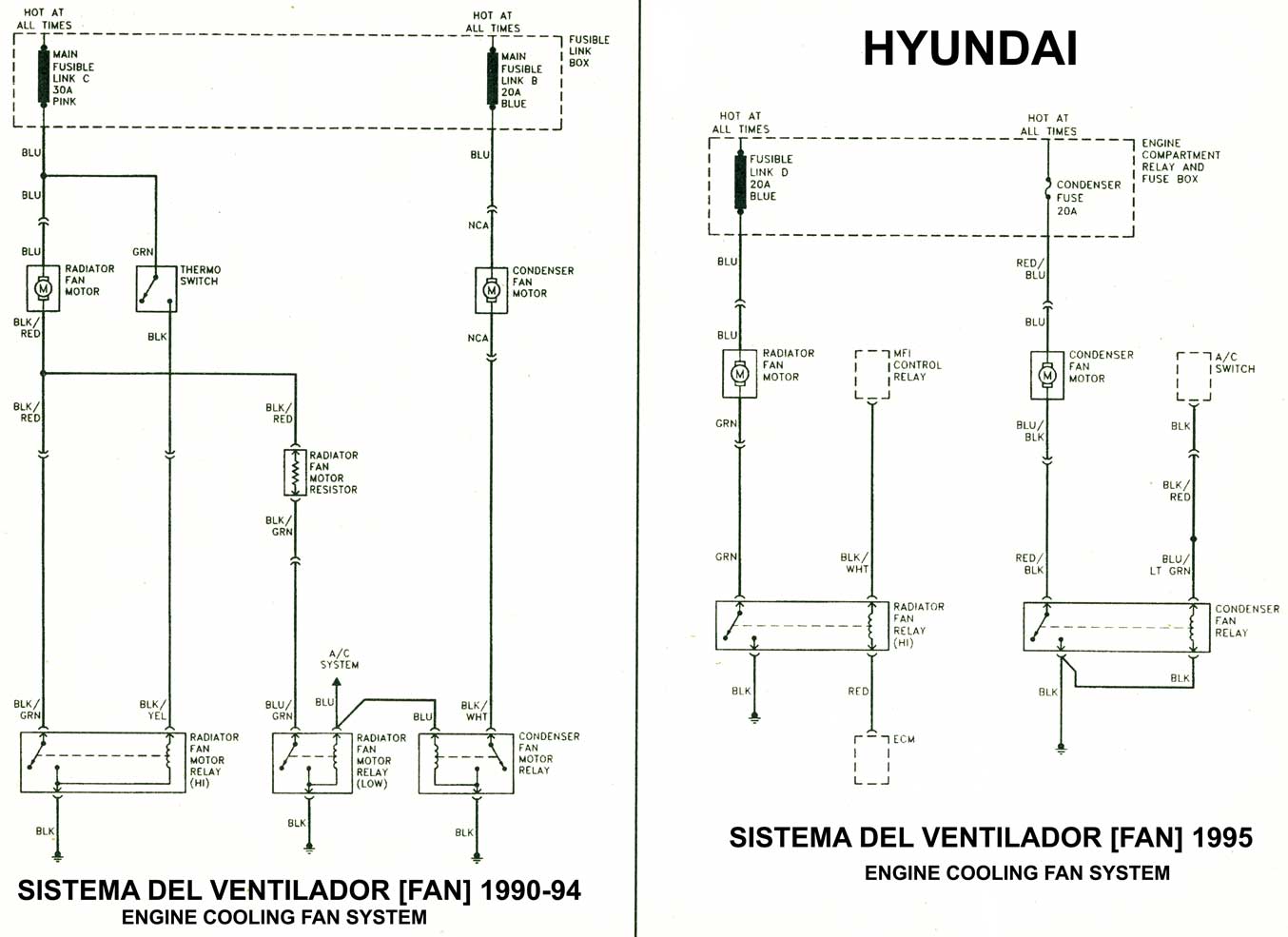

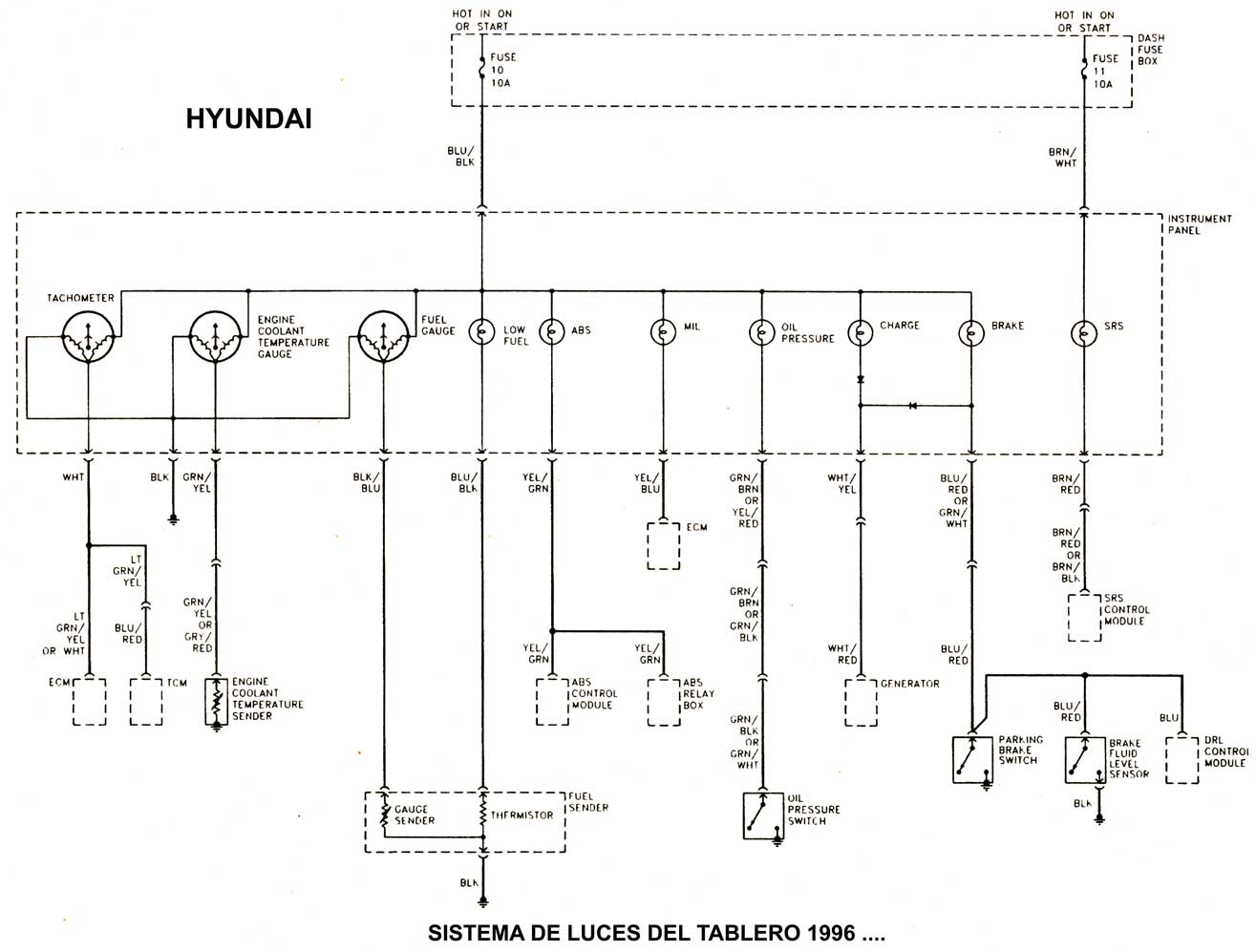

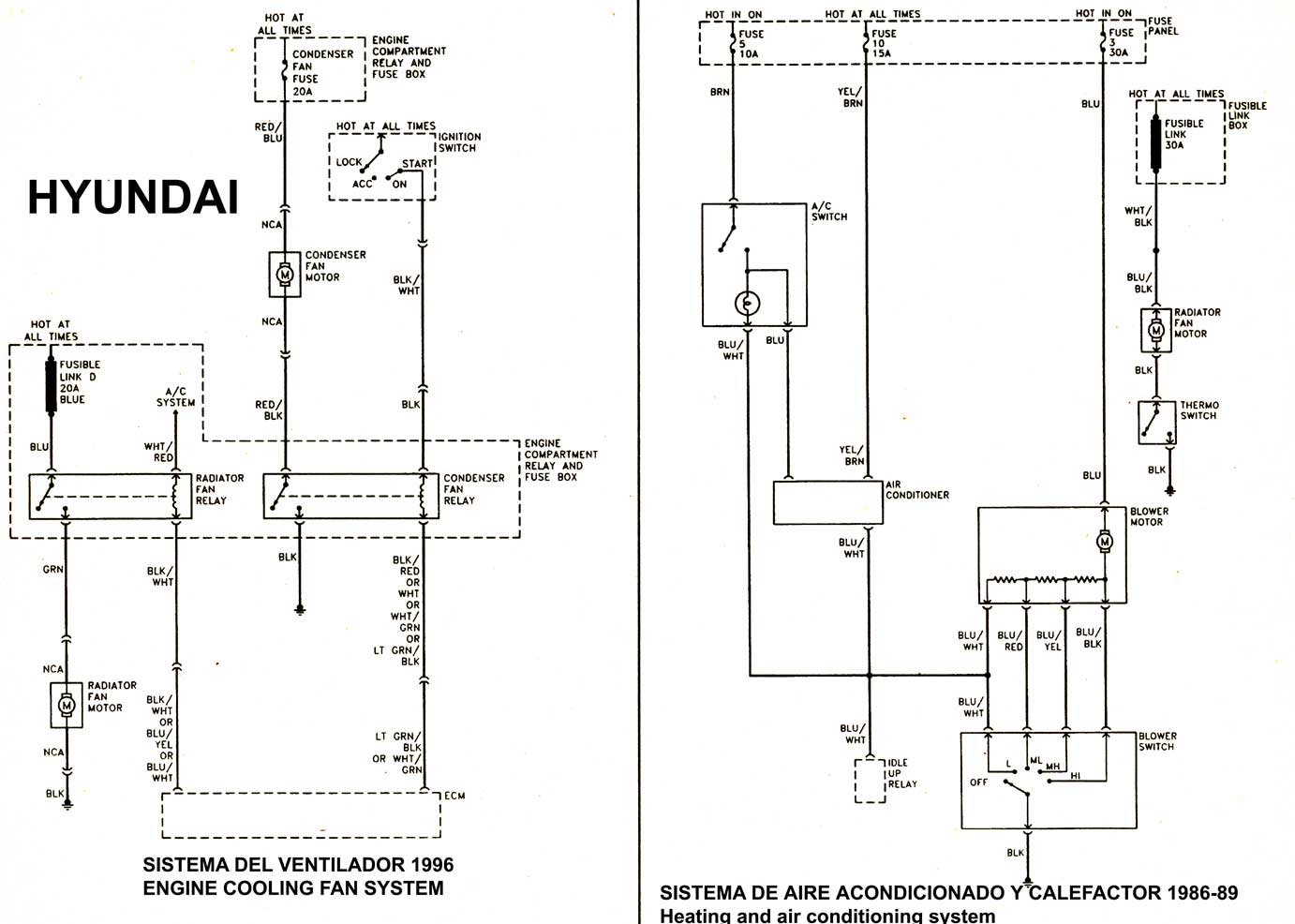

SISTEMA DE LUCES DE ADVERTENCIA [GAUGES]1995/97 SISTEMA ELECTRICO DEL VENTILADOR O ABANICO DEL RADIADOR 1990/94 SISTEMA ELECTRICO DEL VENTILADOR O ABANICO DEL RADIADOR 1995 SISTEMA ELECTRICO DEL VENTILADOR O ABANICO DEL RADIADOR 1996/97

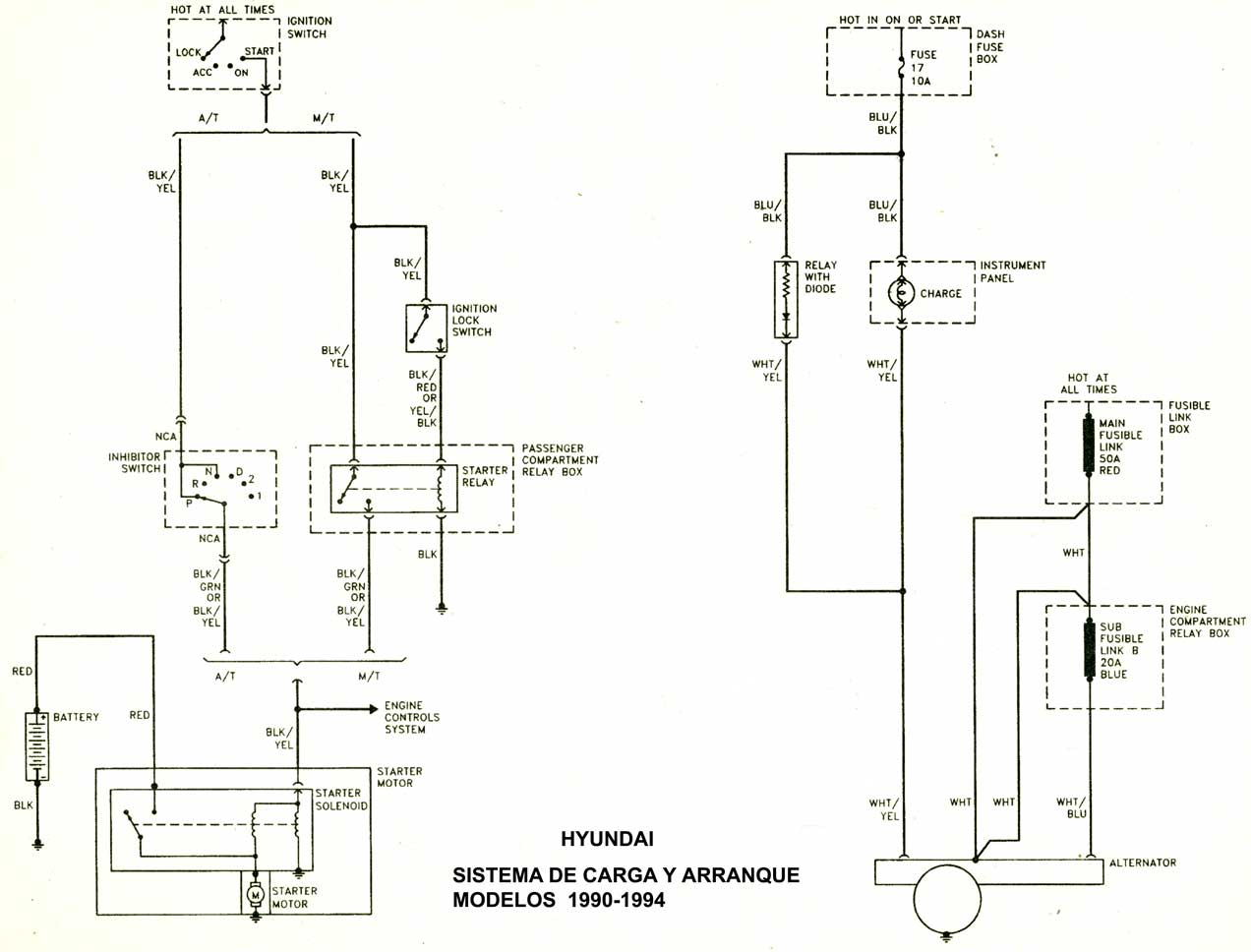

SISTEMA ELECTRICO DEL VENTILADOR O ABANICO DEL RADIADOR1986/89 CALEFACCION Y AIRE ACONDICIONADO 1990/94 CALEFACCION Y AIRE ACONDICIONADO 1995/97 SISTEMA DE ARRANQUE 1990/94

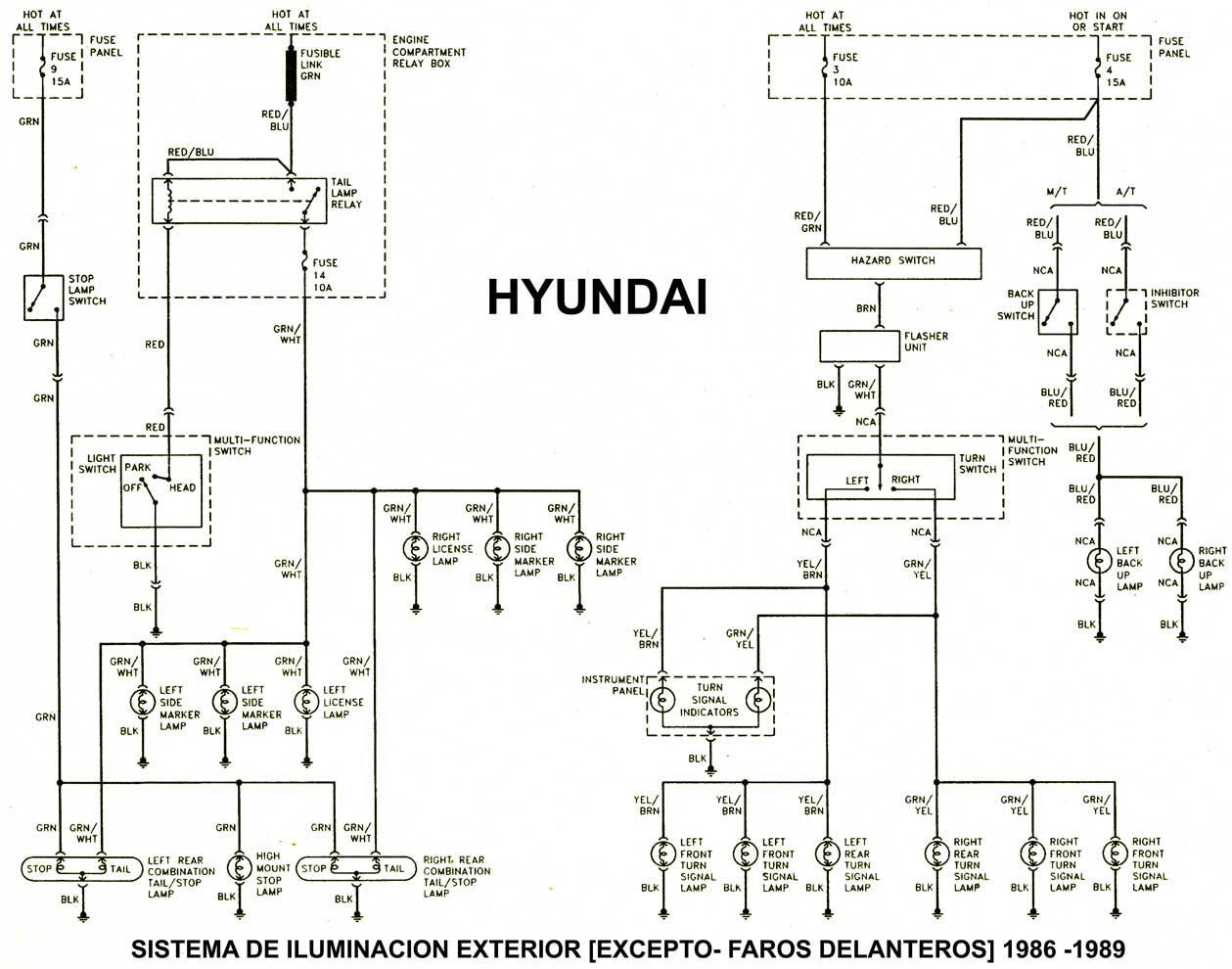

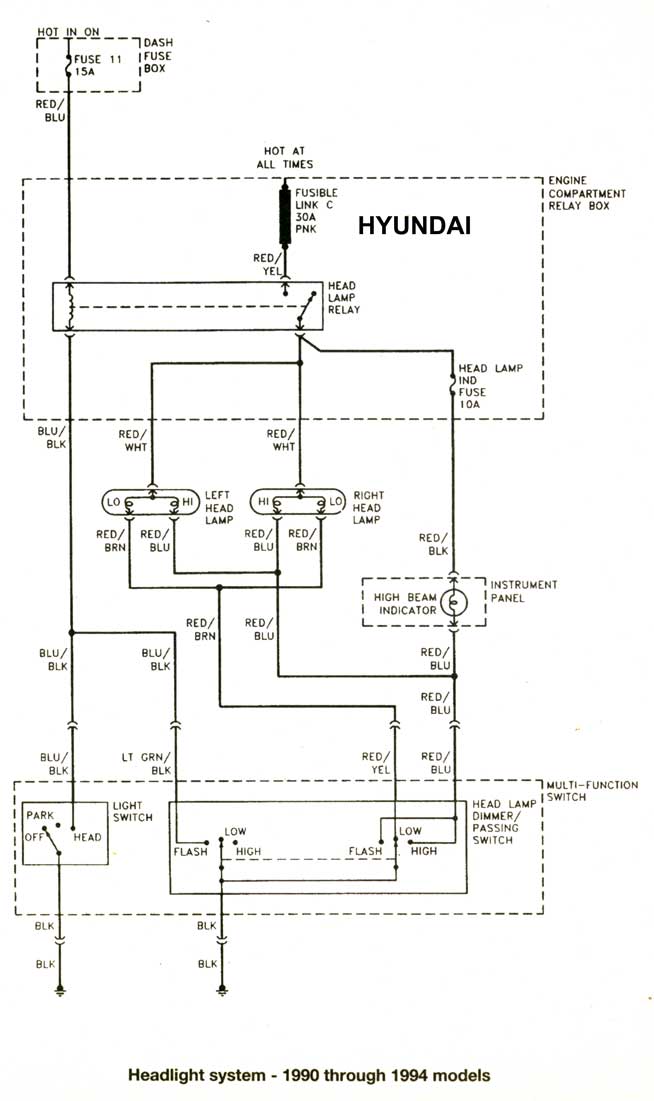

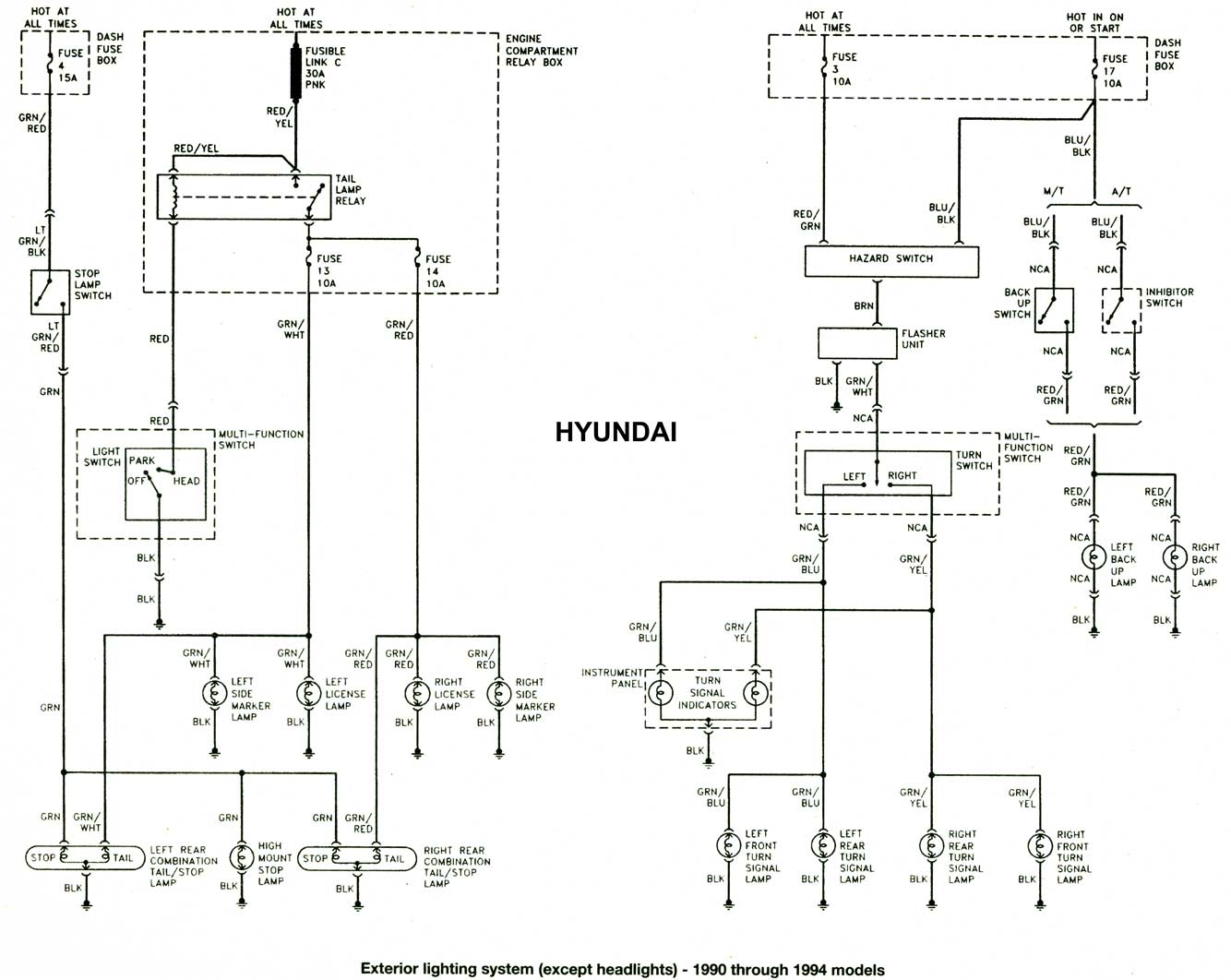

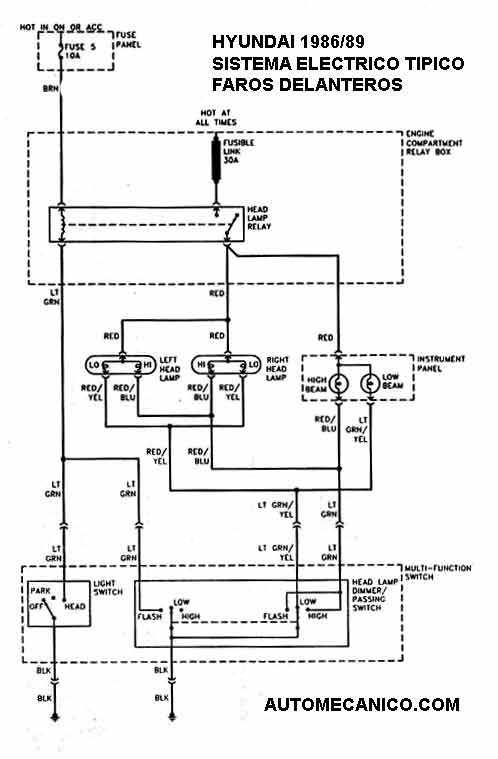

SISTEMA DE LUCES EXTERNAS 1986/89 [EXCEPTO FAROS DELANTEROS] SISTEMA DE LUCES-FAROS DELANTEROS 1986/89 SISTEMA DE LUCES FAROS DELANTEROS 1990/94 SISTEMA DE LUCES EXTERNAS 1990/94 [EXCEPTO FAROS DELANTEROS]

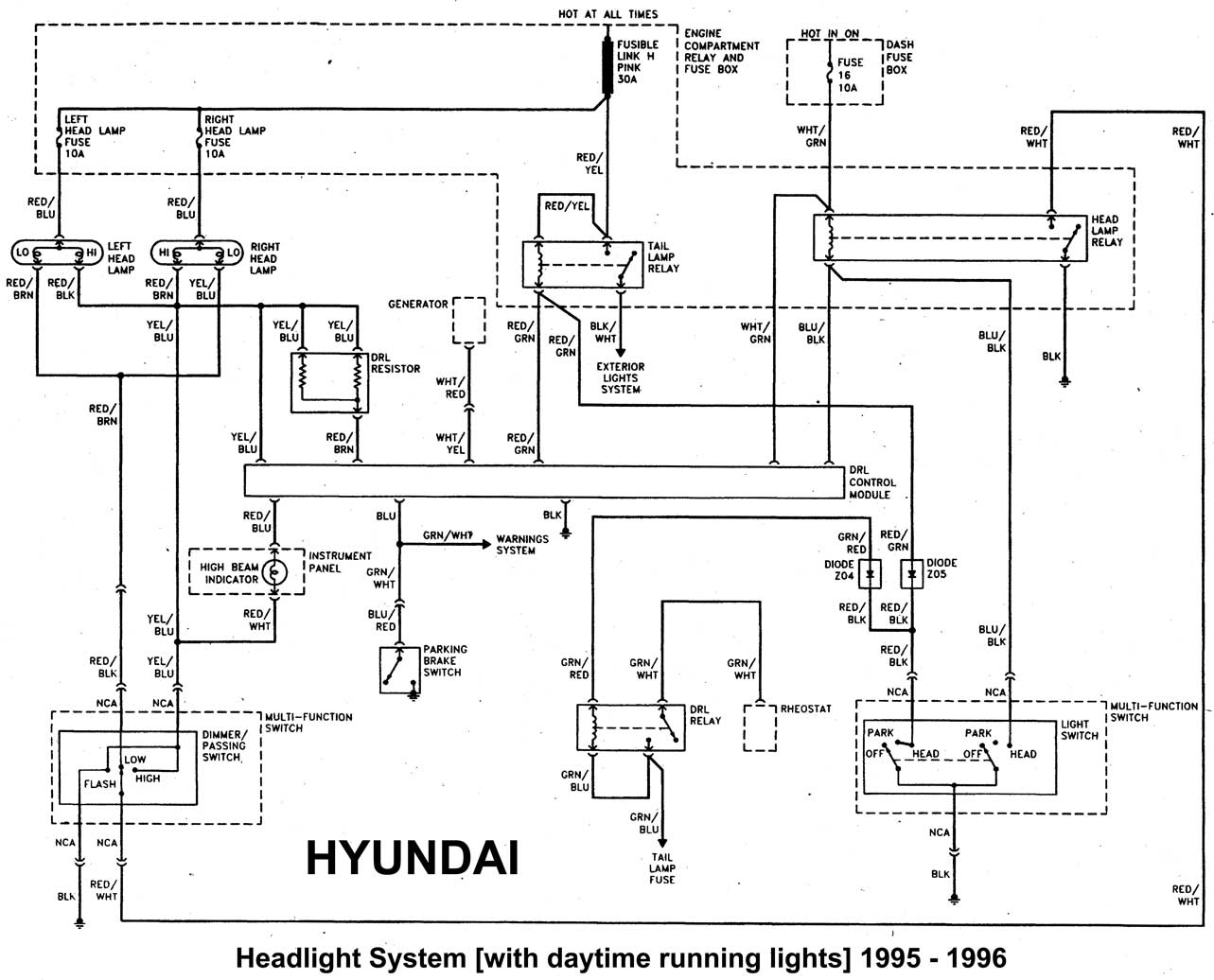

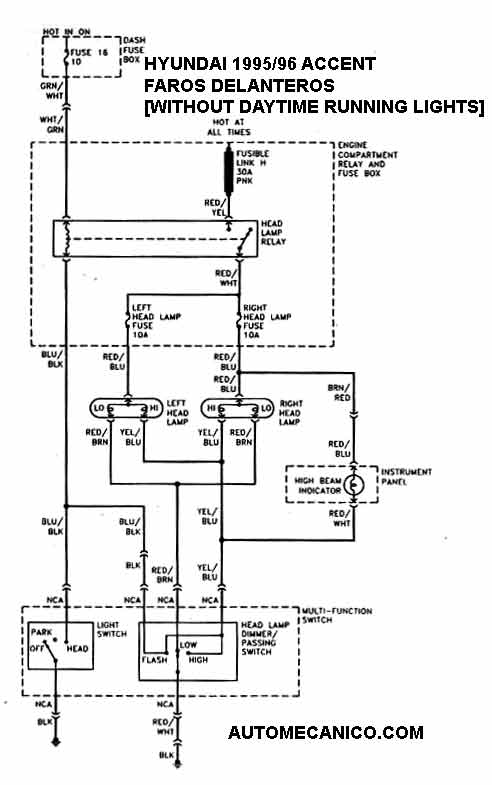

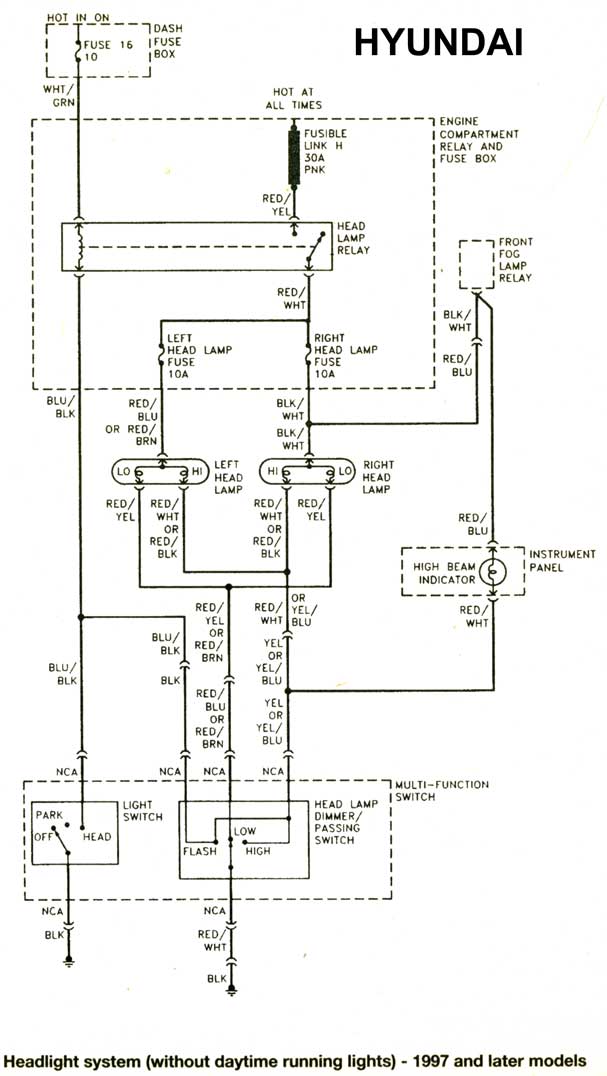

SISTEMA DE LUCES EXTERNAS 1995/97 [EXCEPTO FAROS DELANTEROS, Y DE NEBLINA] SISTEMA DE LUCES DELANTERAS 1995/96.[WITHOUT DAYTIME RUNNING LIGHTS] SISTEMA DE LUCES DELANTERAS .[WITHOUT DAYTIME RUNNING LIGHTS] 1997 SISTEMA DE LUCES DELANTERAS 1995/96.[WITH DAYTIME RUNNING LIGHTS]

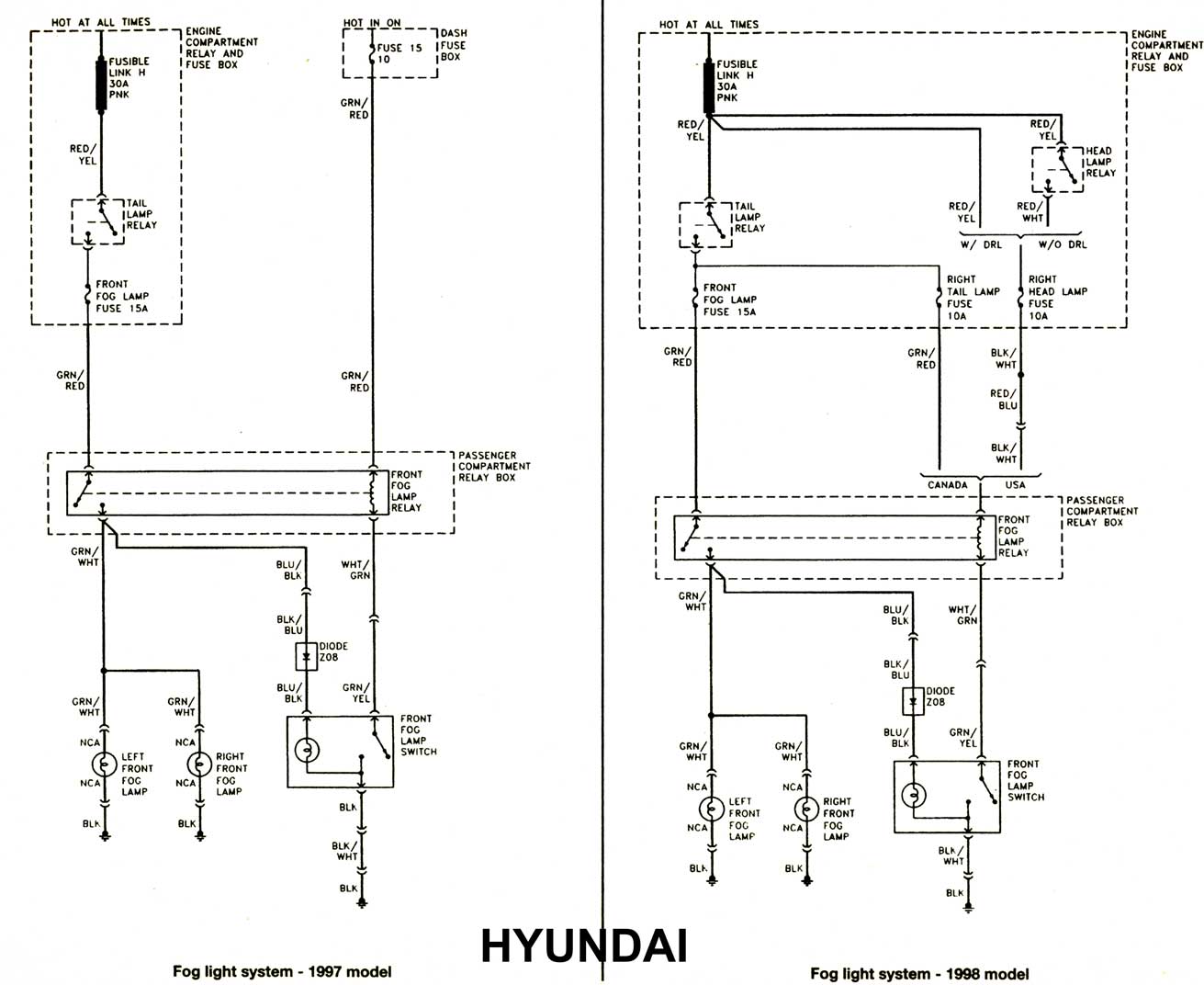

SISTEMA DE LUCES DELANTERAS 1997.[WITH DAYTIME RUNNING LIGHTS] LUCES PARA NEBLINA 1997 LUCES PARA NEBLINA 1998 SISTEMA ELECTRICO INTERIOR 1986/89

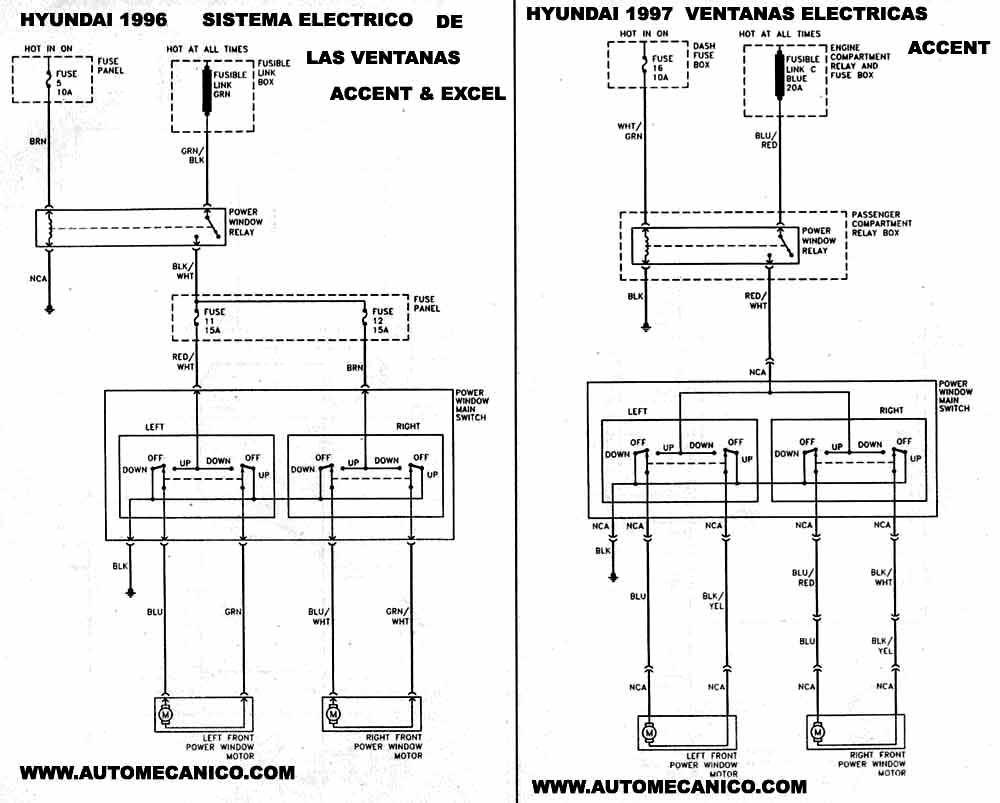

SISTEMA ELECTRICO INTERIOR 1990/94 SISTEMA ELECTRICO INTERIOR 1995/97 SISTEMA ELECTRICO DE LAS VENTANAS 1996 Y ANTERIORES SISTEMA ELECTRICO DE LAS VENTANAS 1997
CIRCUITO ELECTRICO WIPER Y BOMBEO DE AGUA HACIA EL PARABRISAS,1986/89 [WINDSHIELD WIPER AND WASHER SYSTEM] CIRCUITO ELECTRICO WIPER Y BOMBEO DE AGUA EN LA VENTANA O VIDRIO DE ATRAS 1986/89 [REAR WIPER AND WASHER SYSTEM] CIRCUITO ELECTRICO WIPER Y BOMBEO DE AGUA HACIA EL PARABRISAS,1990/94 [WINDSHIELD WIPER AND WASHER SYSTEM] CIRCUITO ELECTRICO WIPER Y BOMBEO DE AGUA EN LA VENTANA O VIDRIO DE ATRAS 1990/94 [REAR WIPER AND WASHER SYSTEM]

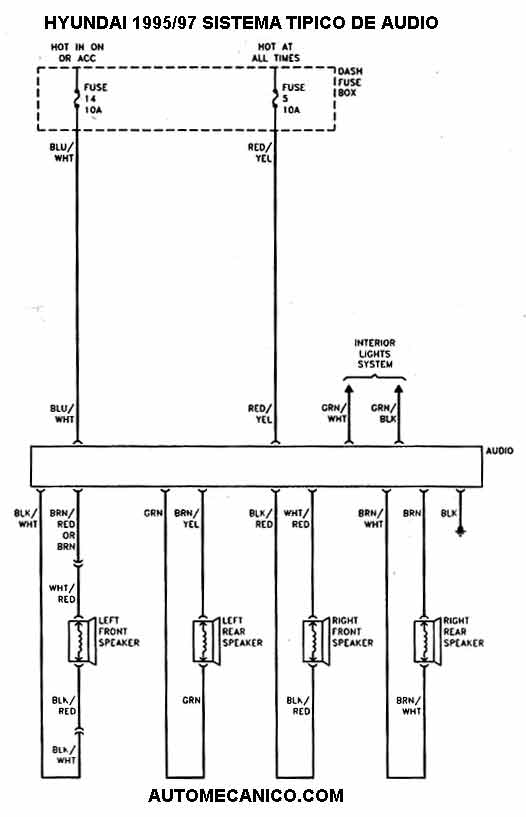

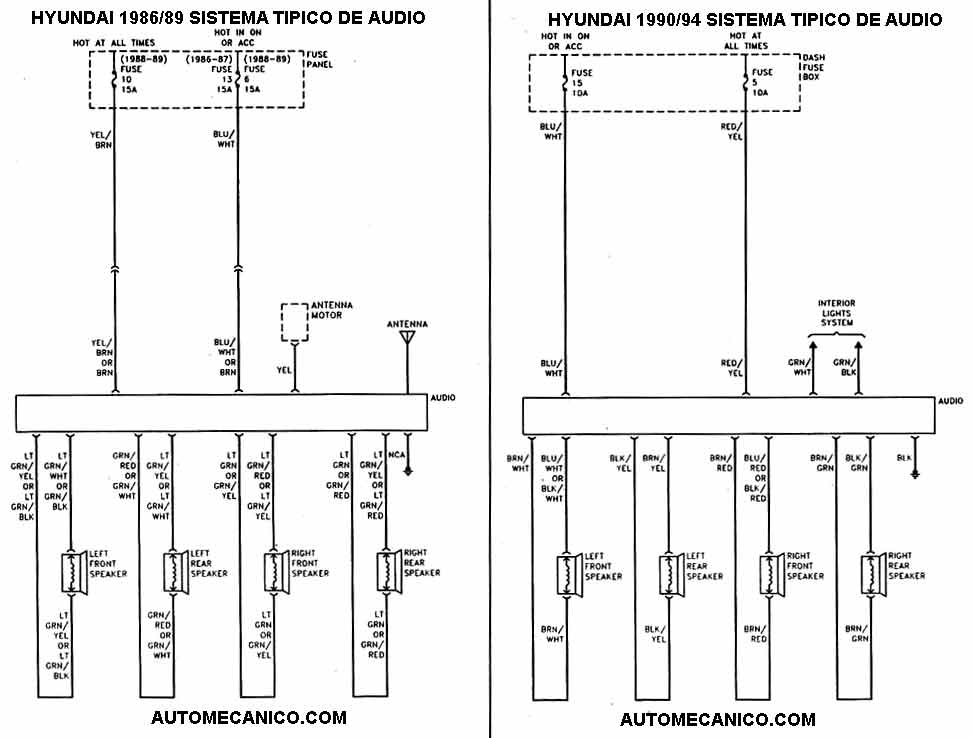

CIRCUITO ELECTRICO WIPER Y BOMBEO DE AGUA HACIA EL PARABRISAS,1995/97 [WINDSHIELD WIPER AND WASHER SYSTEM] CIRCUITO ELECTRICO WIPER Y BOMBEO DE AGUA EN LA VENTANA O VIDRIO DE ATRAS 1995/97 [REAR WIPER AND WASHER SYSTEM] SISTEMA DE AUDIO TIPICO 1986/89 SISTEMA DE AUDIO TIPICO 1995/97
SISTEMA DE AUDIO TIPICO 1990/94
