ESQUEMAS ELECTRICOS

FUEL INJECTION

FORD RANGER

 1993-2000

FORD RANGER     PICK-UPS 1993-1996......

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
En Mecanica: Podemos describir un Diagrama, como:
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico...
..permitiendonos ubicar estos componentes dentro de un circuito.
De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion.
En "automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad.:

FORD RANGER     PICK-UPS 1993-1996......

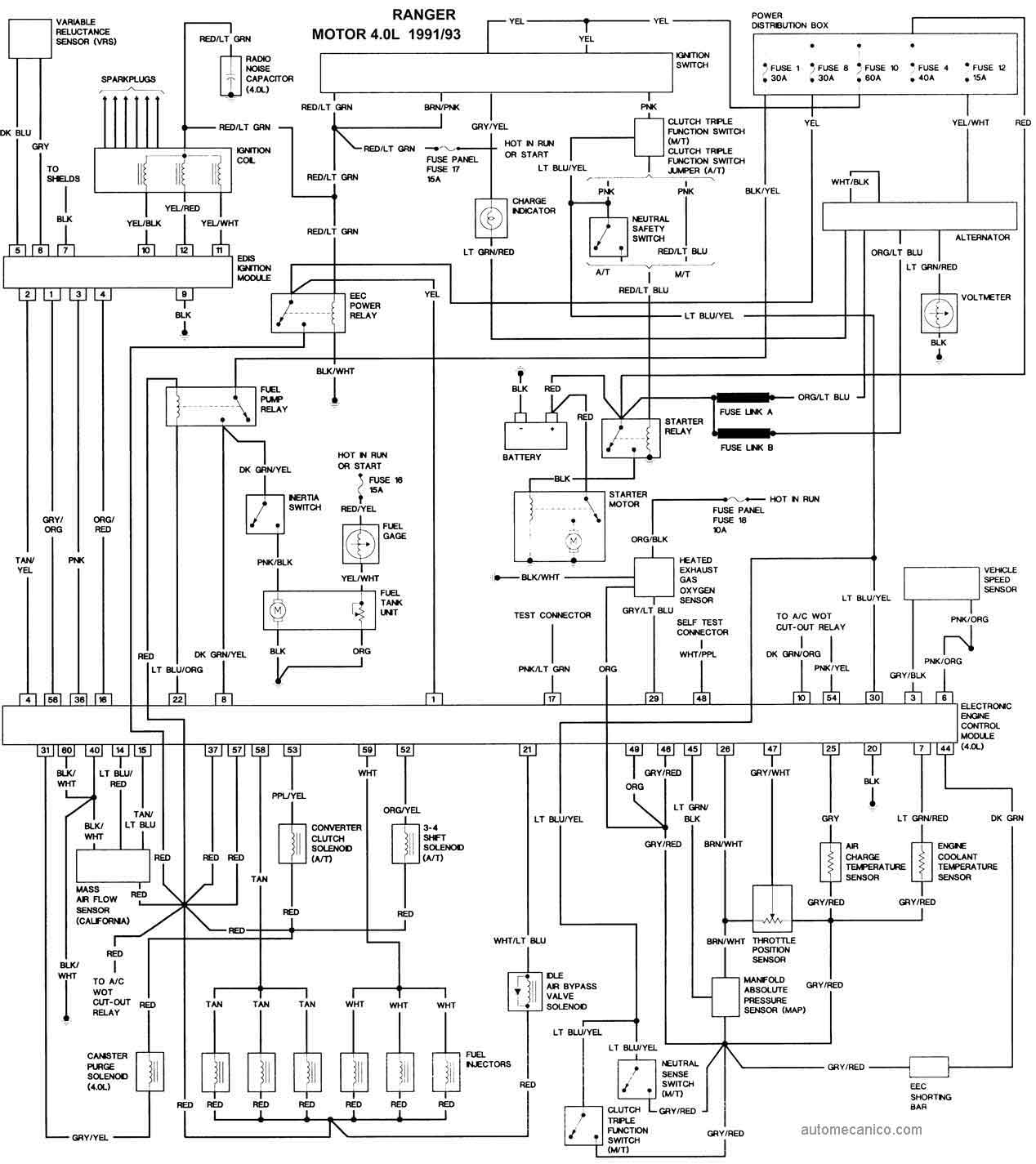

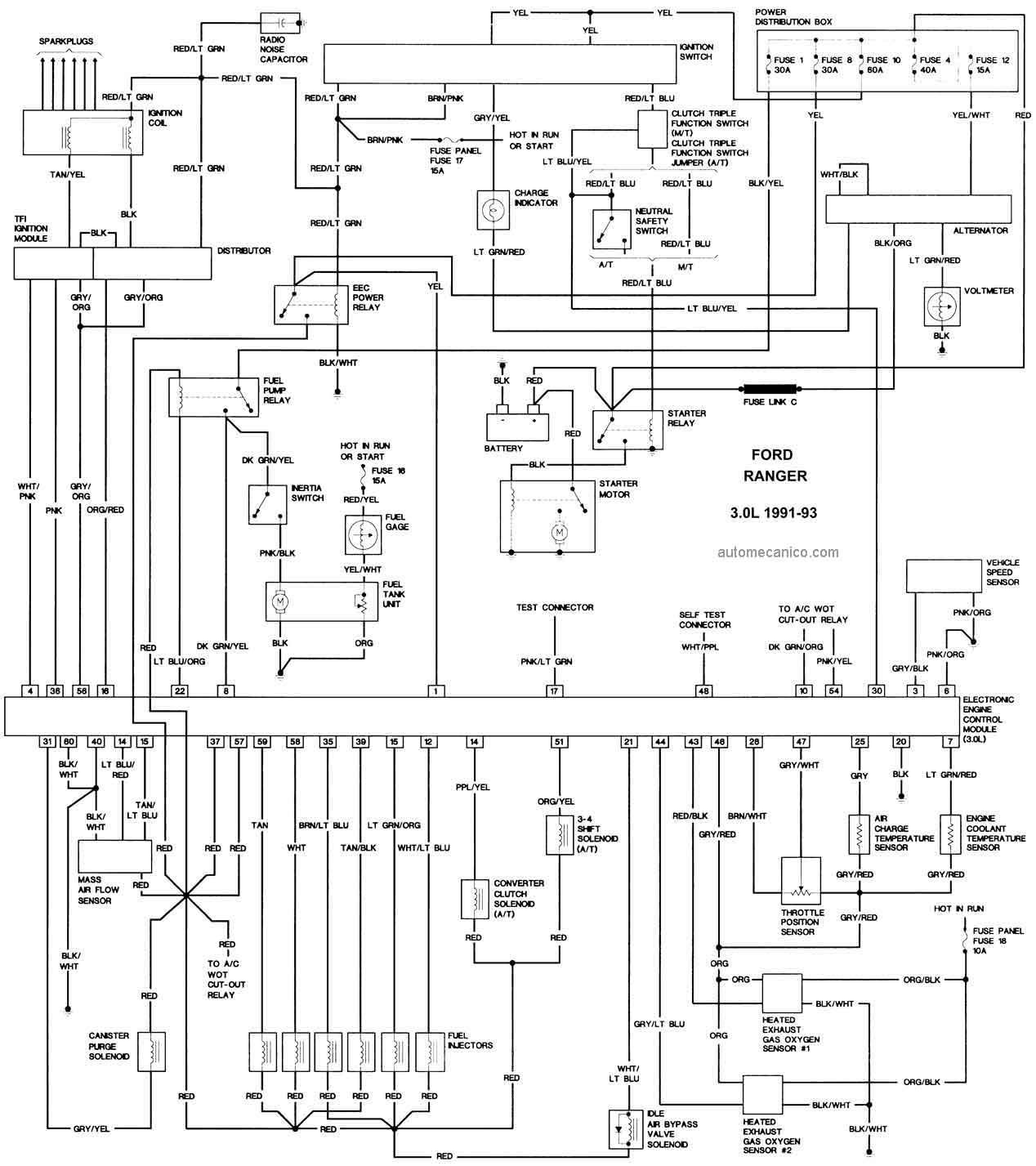

CONTROL DEL MOTOR 2.3L, 2.9L 1991/93 CONTROL DEL MOTOR 4.0L 1991/93 CONTROL DEL MOTOR 3.0L 1991/93

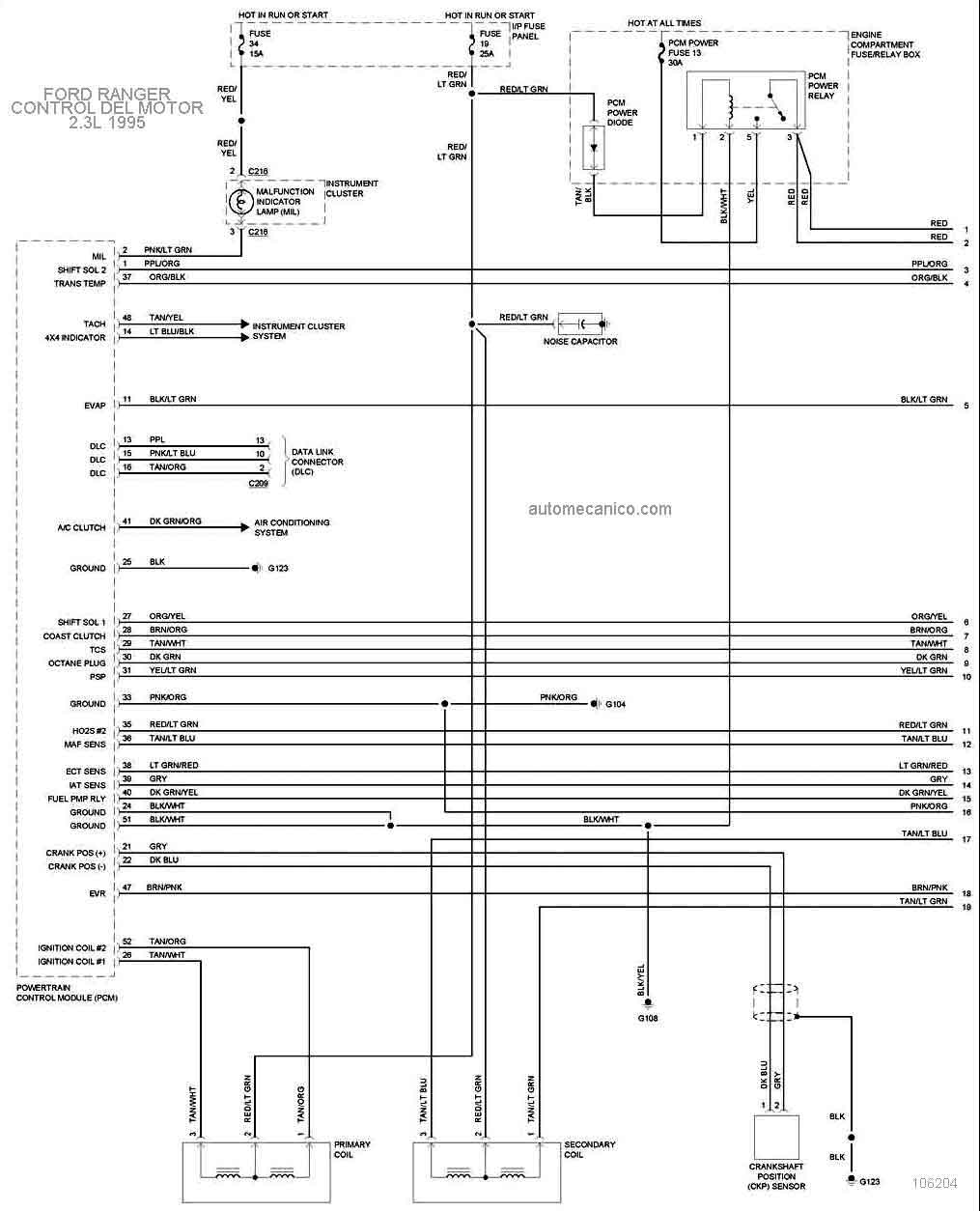

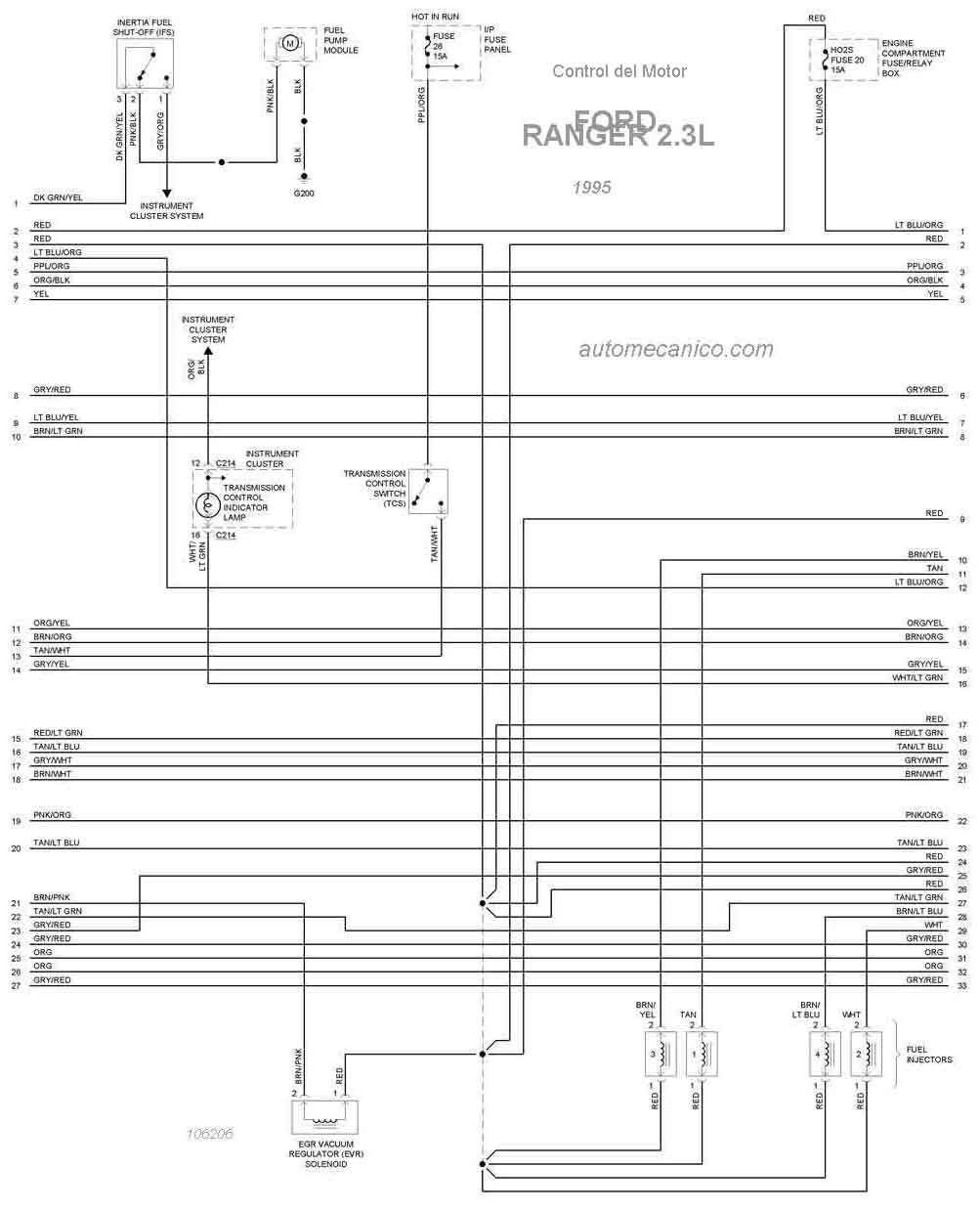

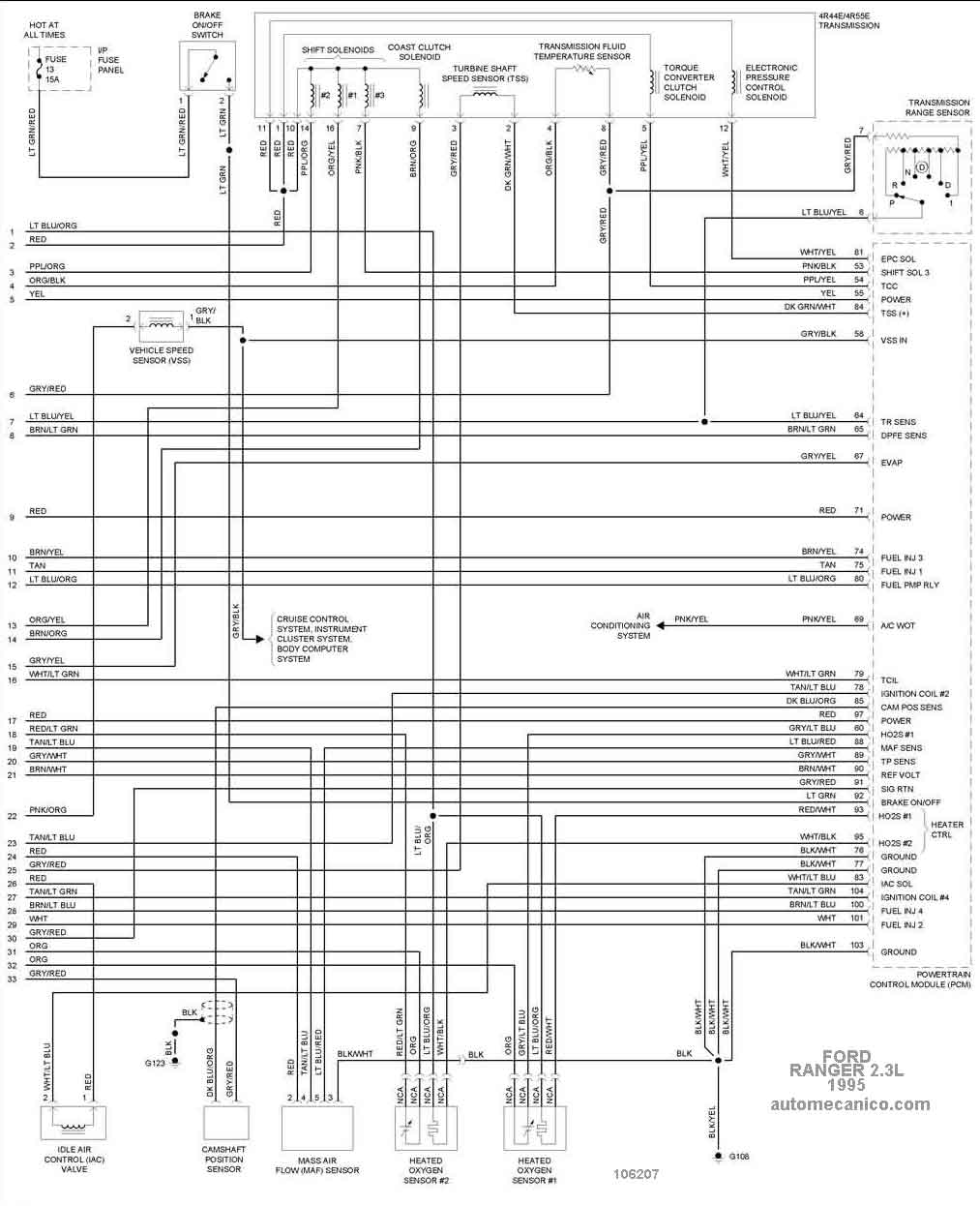

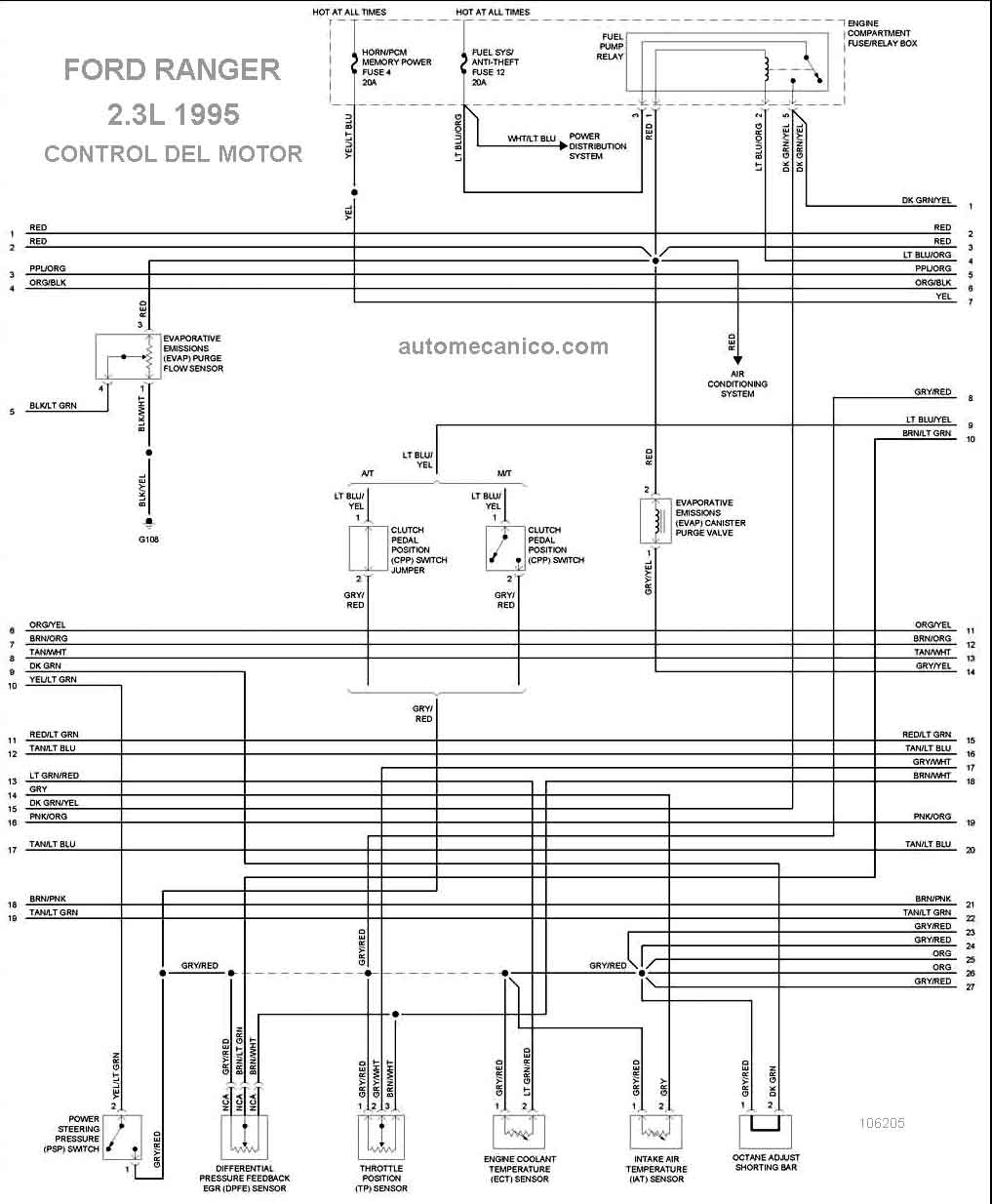

CONTROL DEL MOTOR 2.3L 1995.. CONTROL DEL MOTOR 2.3L 1995.. CONTROL DEL MOTOR 2.3L 1995.. CONTROL DEL MOTOR 2.3L 1995..

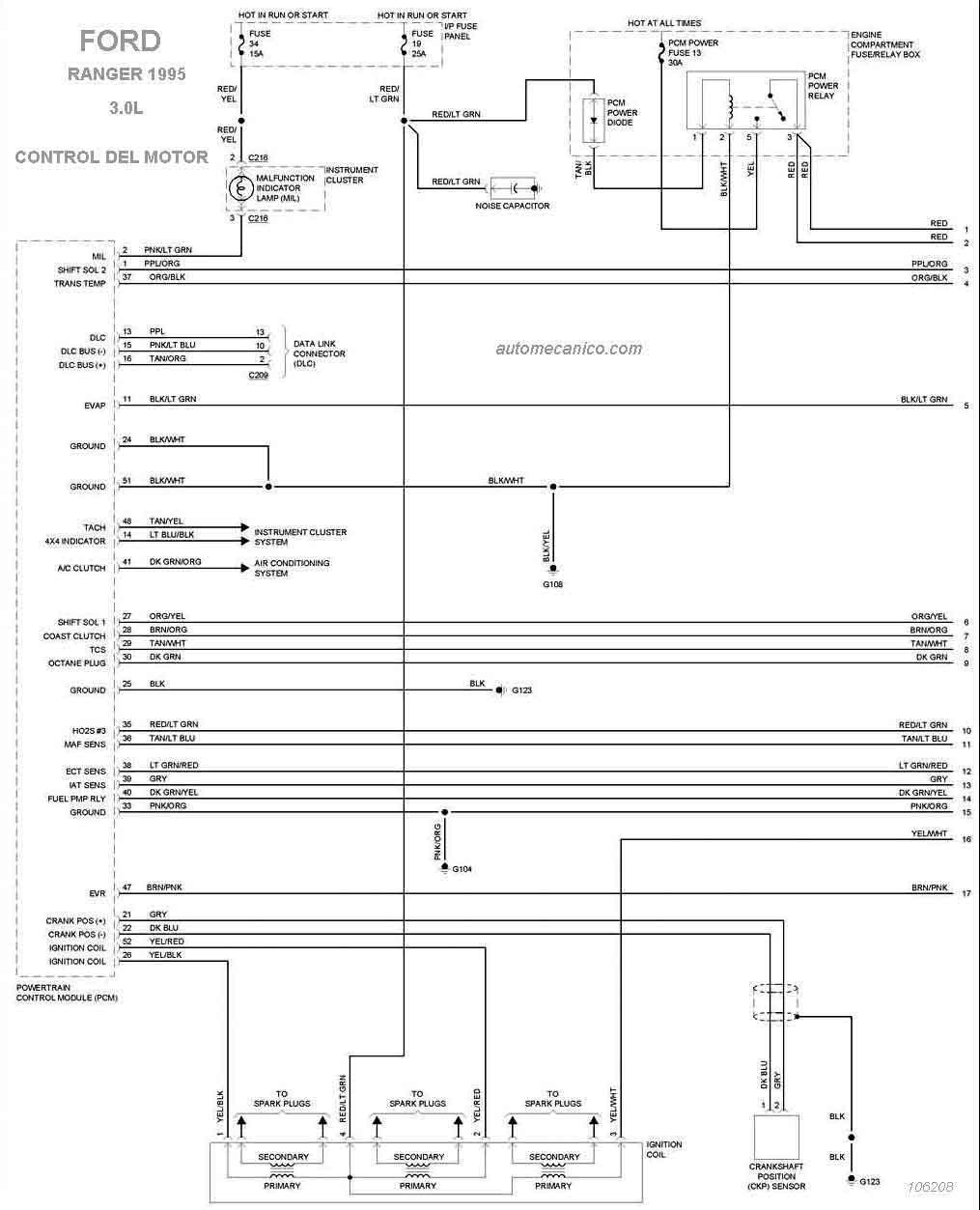

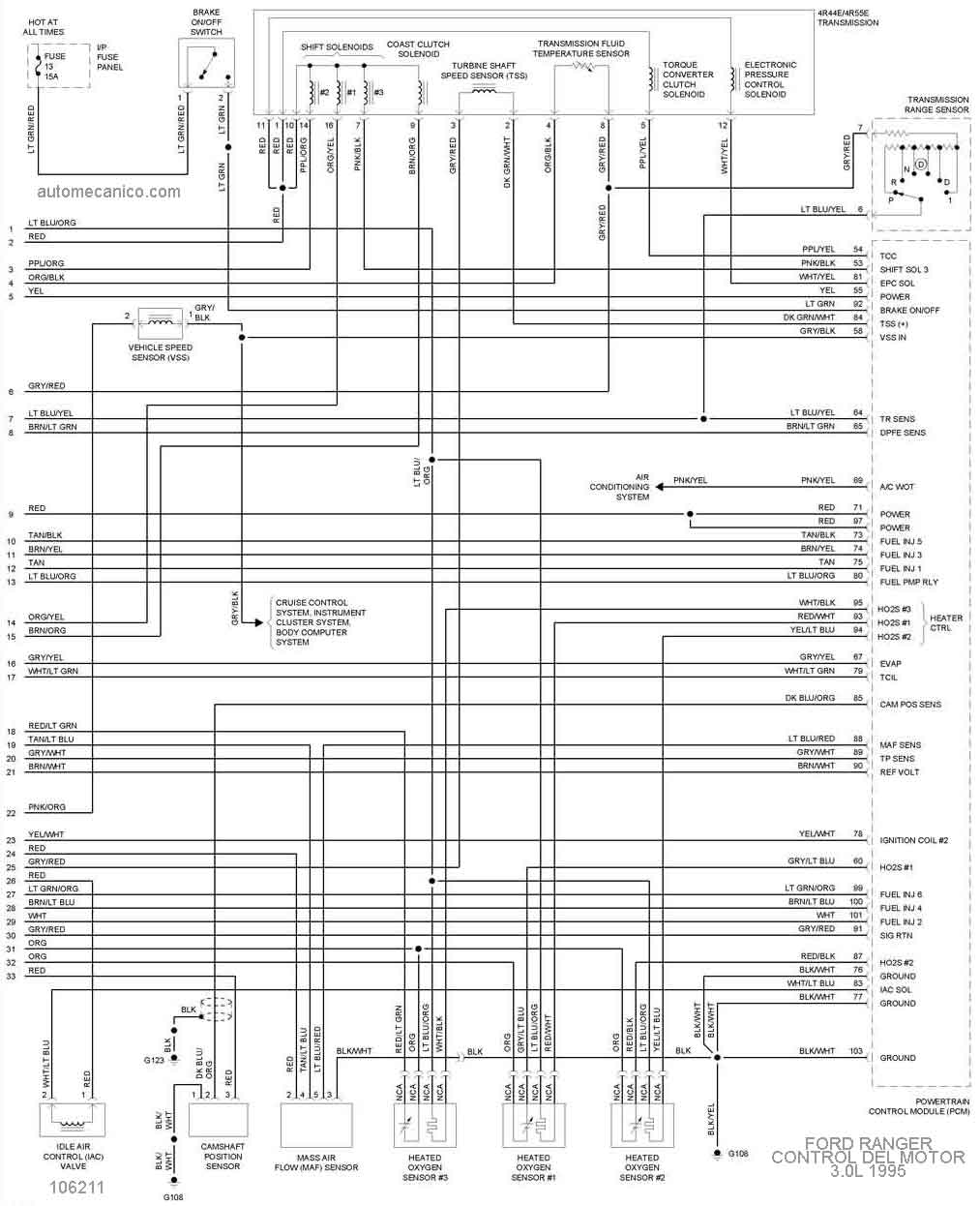

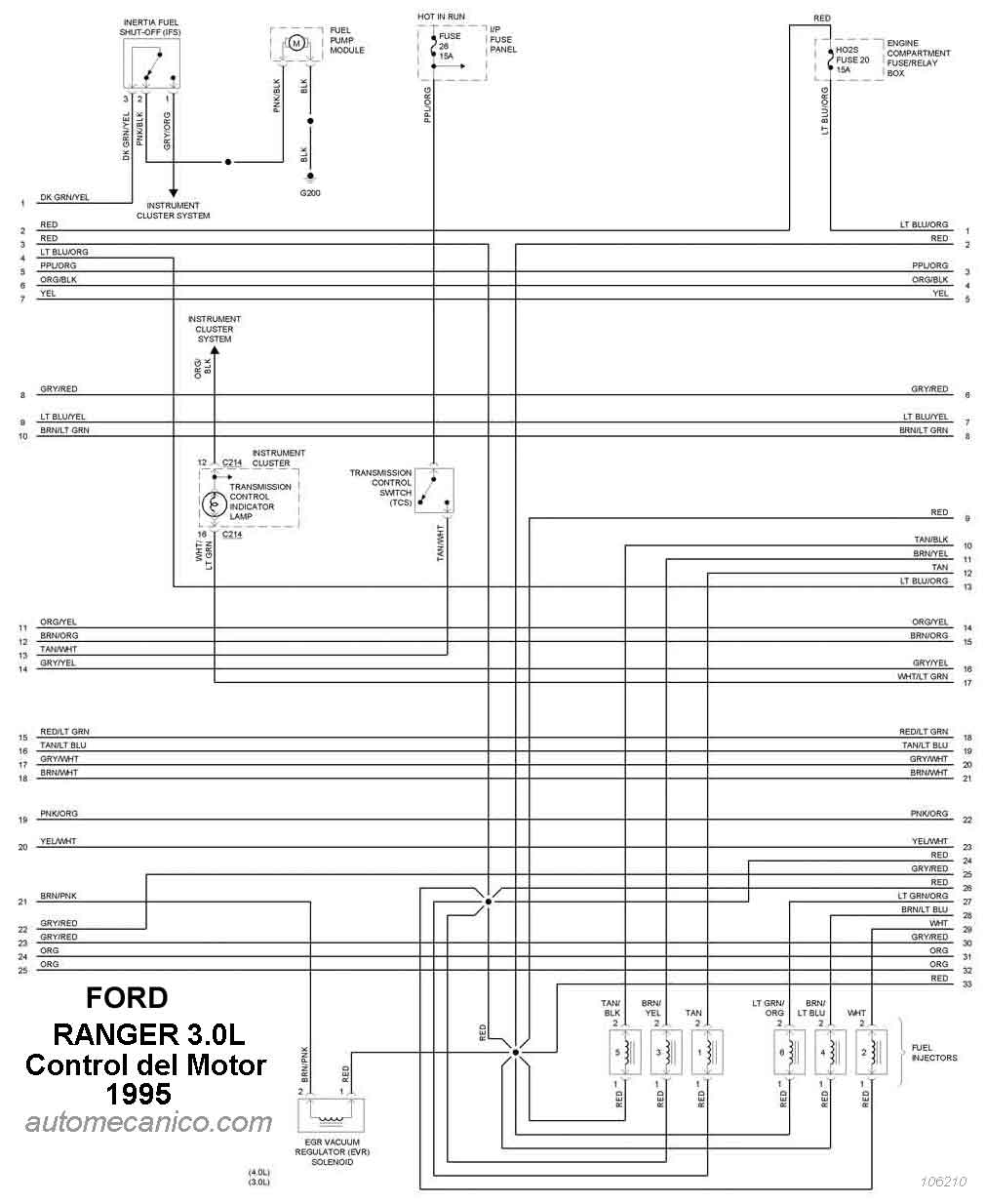

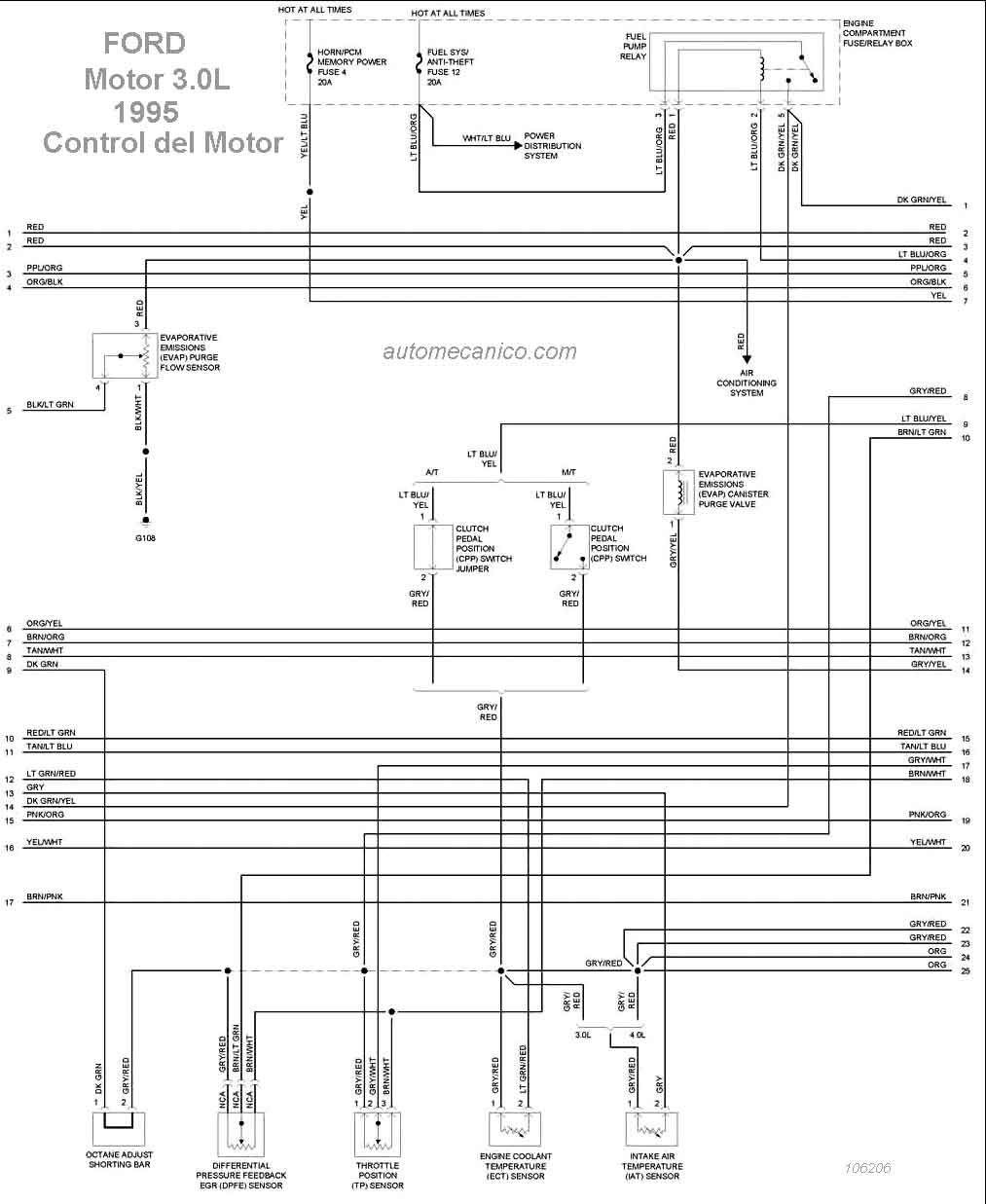

CONTROL DEL MOTOR 3.0L 1995.. CONTROL DEL MOTOR 3.0L 1995.. CONTROL DEL MOTOR 3.0L 1995.. CONTROL DEL MOTOR 3.0L 1995..

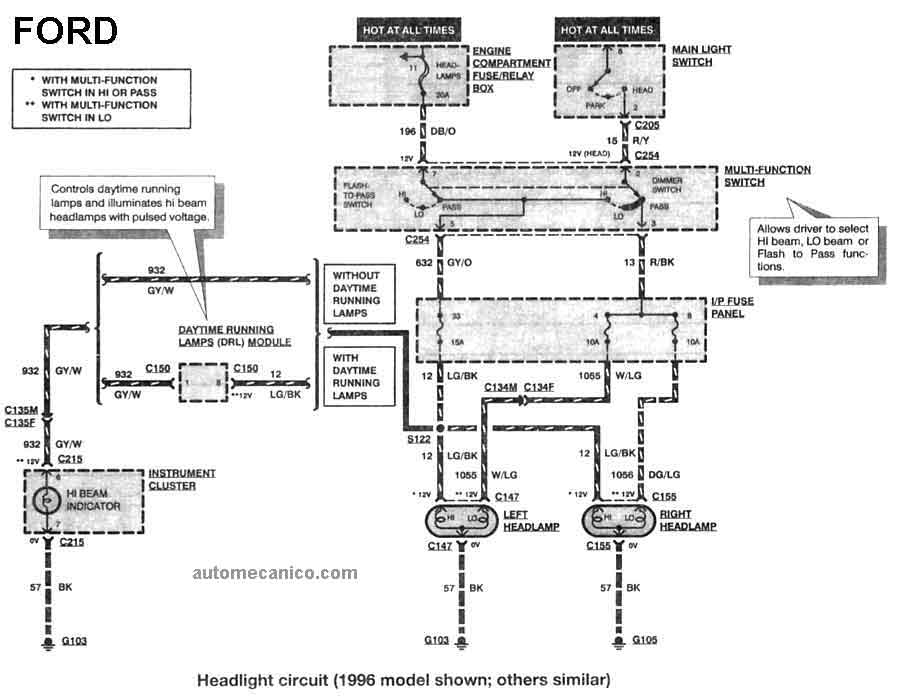

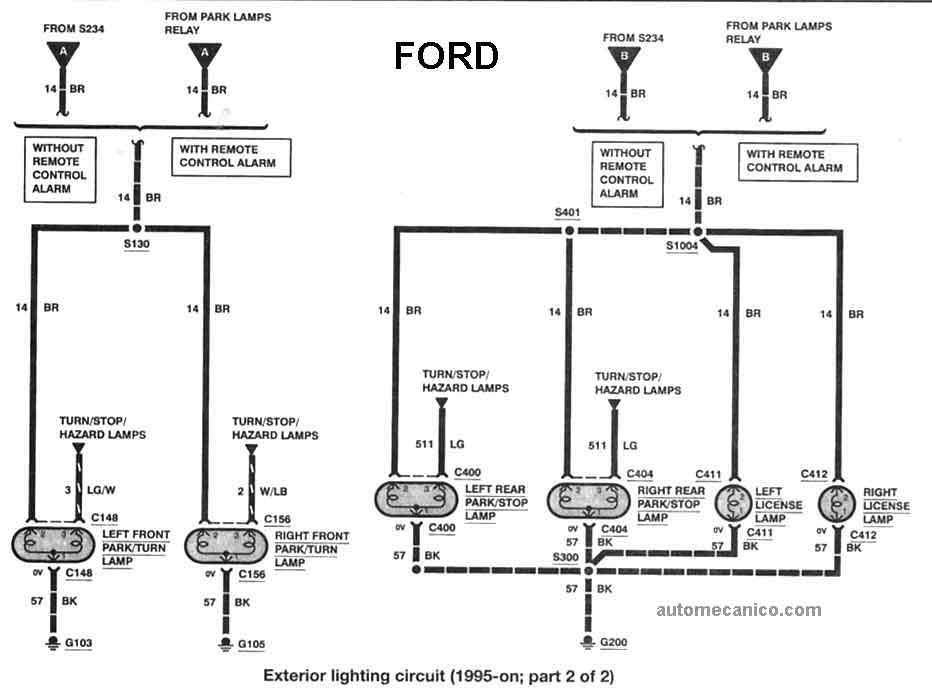

LUCES DELANTERAS LUCES EXTERIORES CIRCUITO LUCES EXTERIORES 1/2 LUCES EXTERIORES 2/2

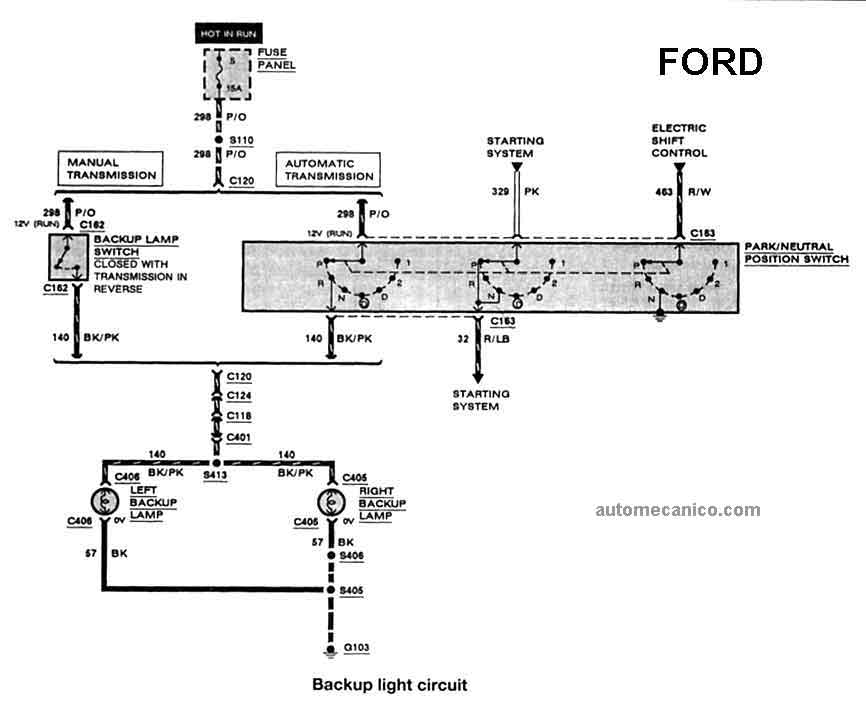

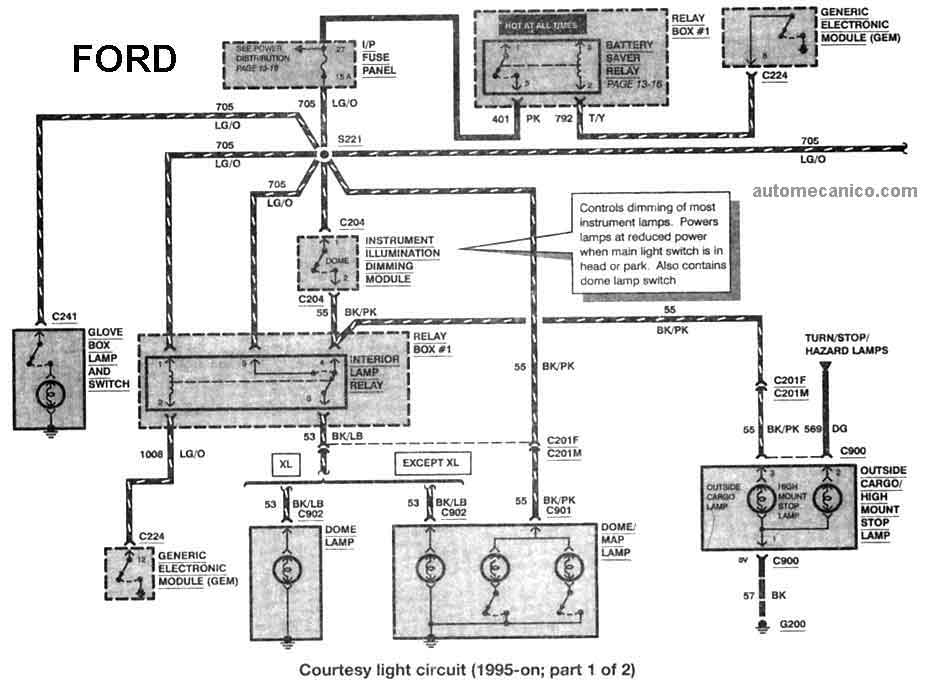

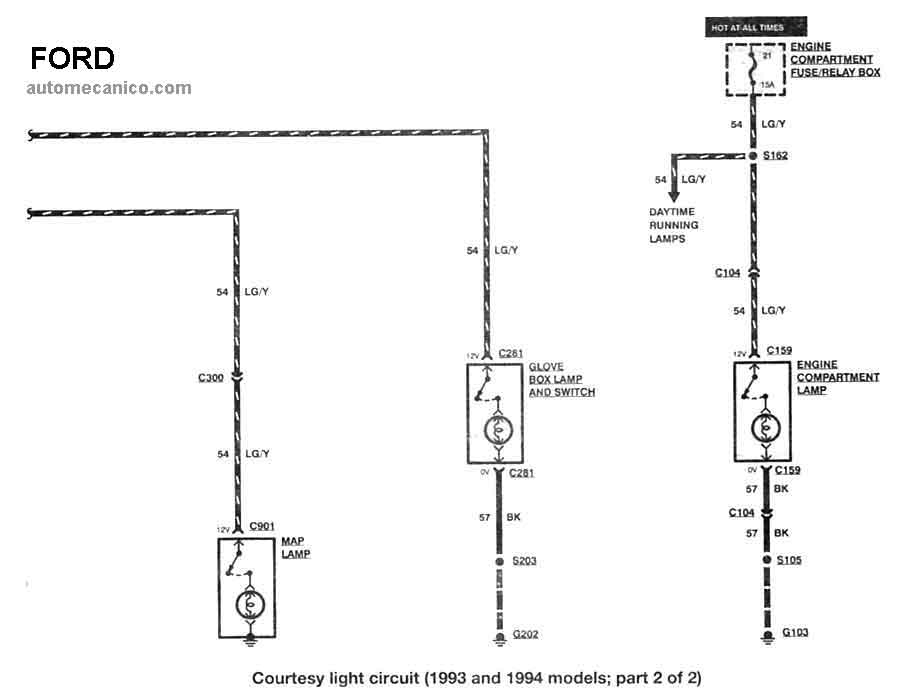

LUZ DE REVERSA COURTESY LIGHT CIRCUIT 1993-94 1/2 COURTESY LIGHT CIRCUIT 1993-94 2/2 COURTESY LIGHT CIRCUIT 1995... 1/2

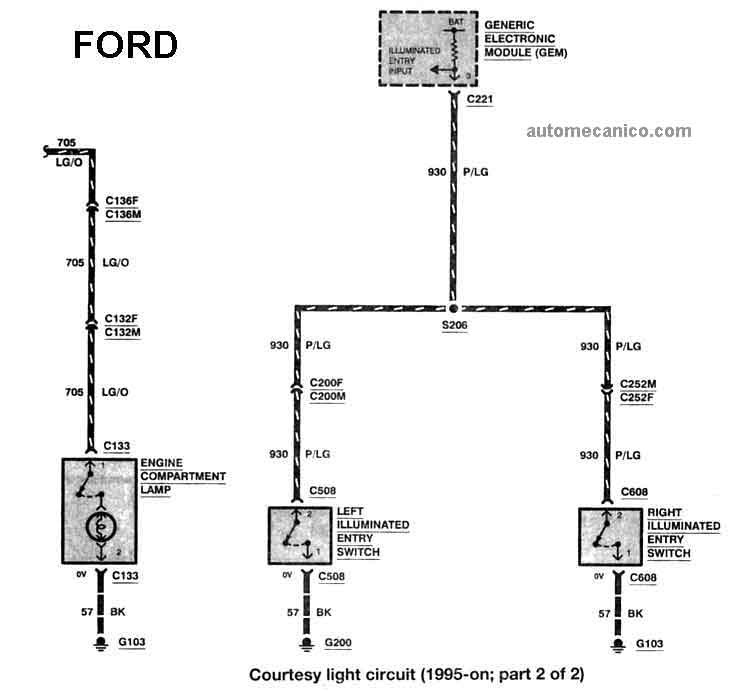

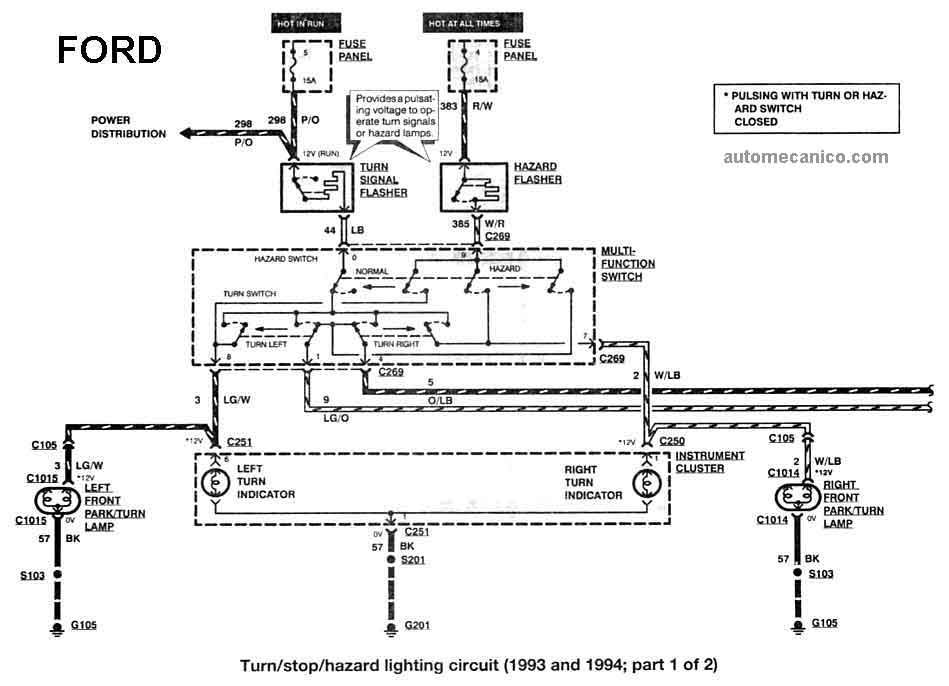

COURTESY LIGHT CIRCUIT 1995... 2/2 DIRECCIONALES
FRENO- 1993-94 1/2

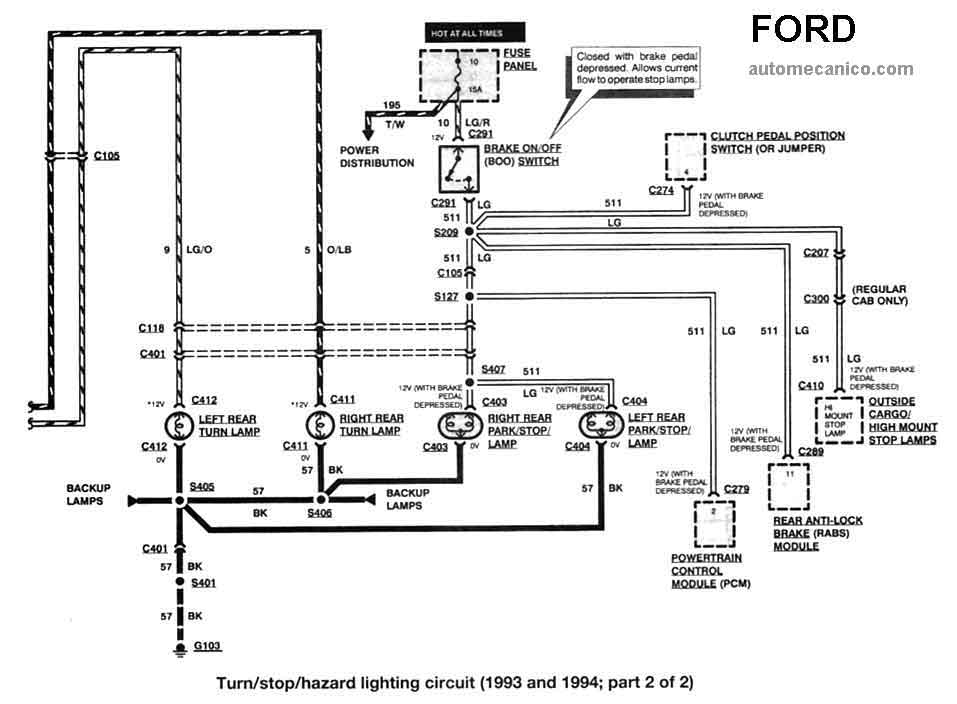

DIRECCIONALES
FRENO- 1993-94 2/2
DIRECCIONALES

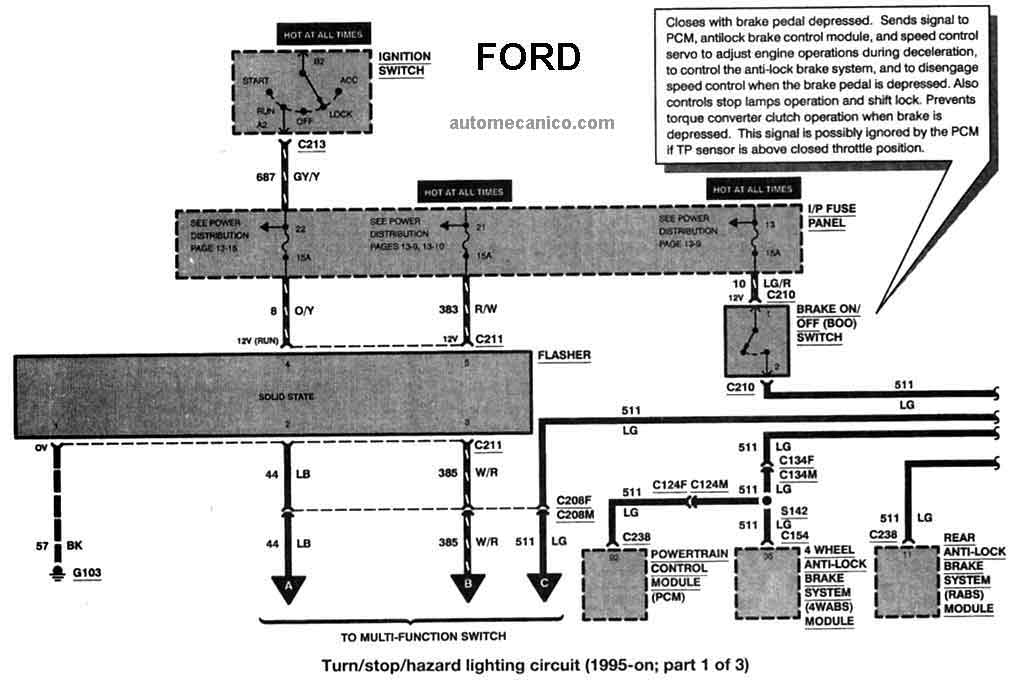

FRENO- 1995... 1/3

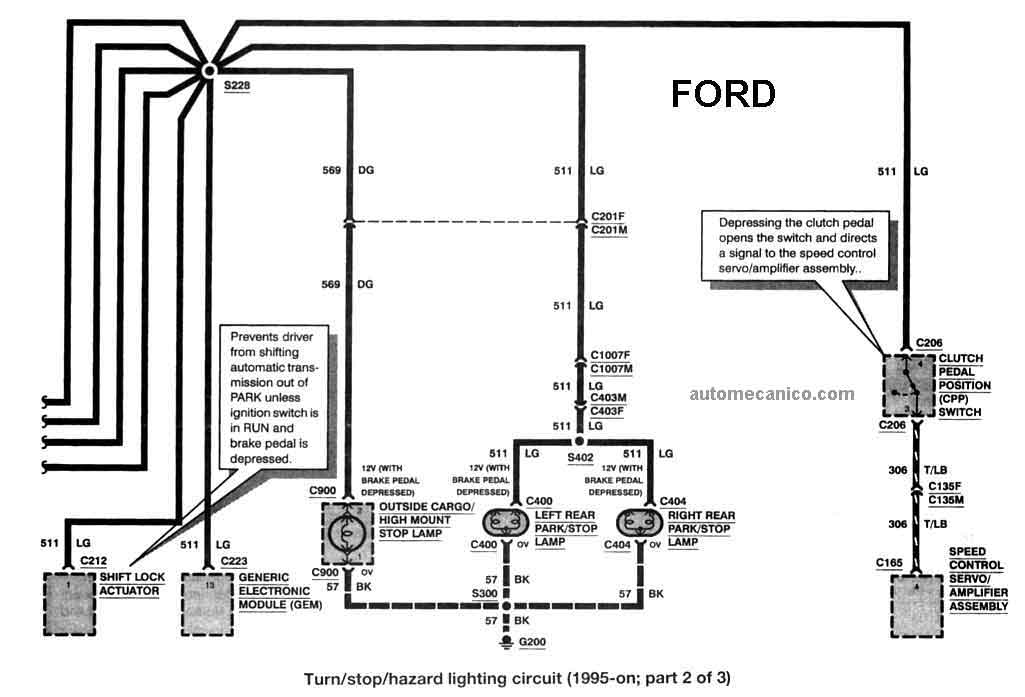

DIRECCIONALES
FRENO- 1995... 2/3

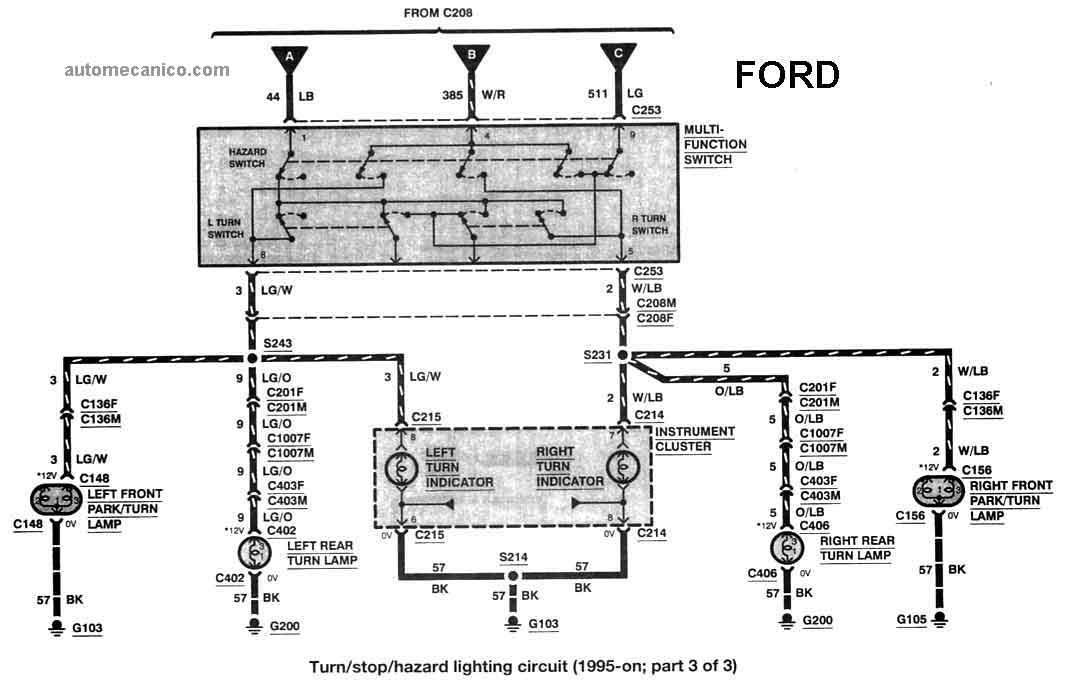

DIRECCIONALES
FRENO- 1995... 3/3

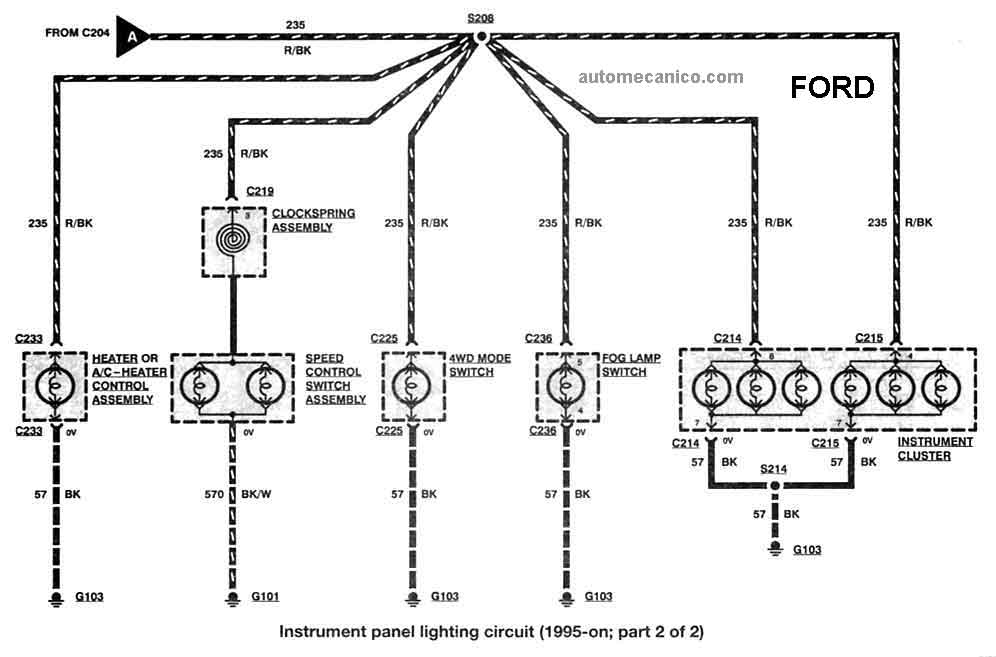

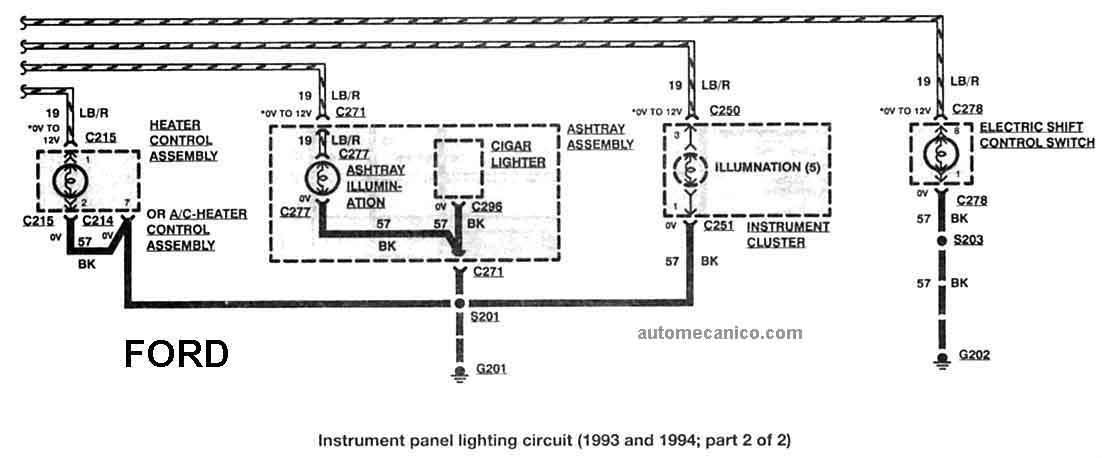

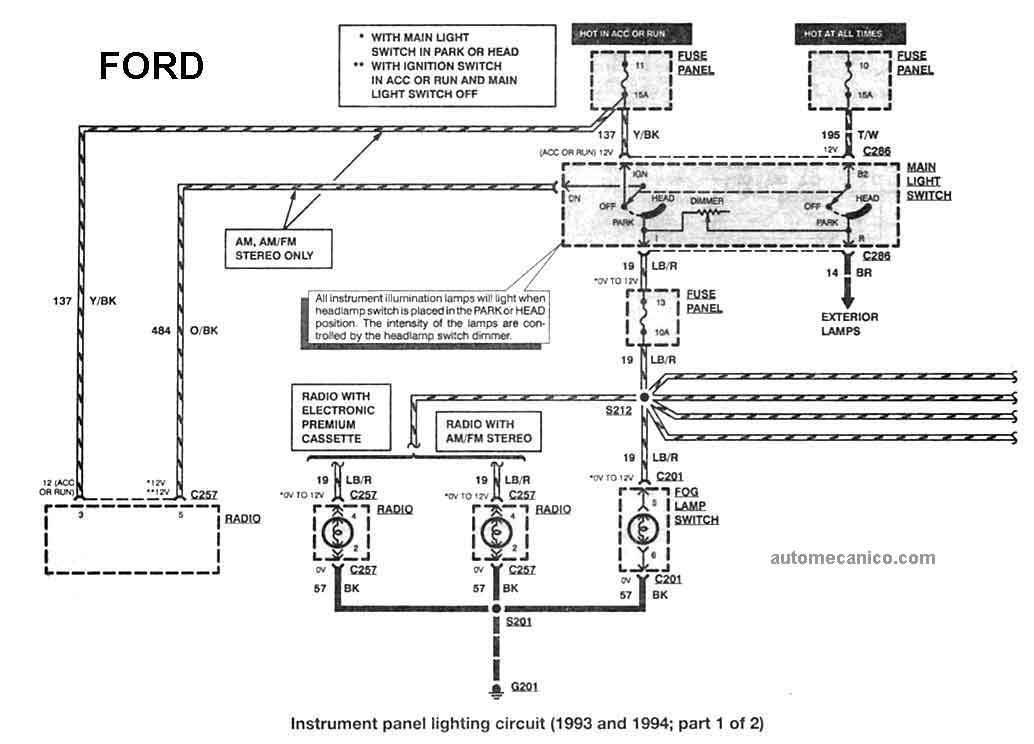

INSTRUMENTOS 1993-94 1/2 INSTRUMENTOS 1993-94 2/2

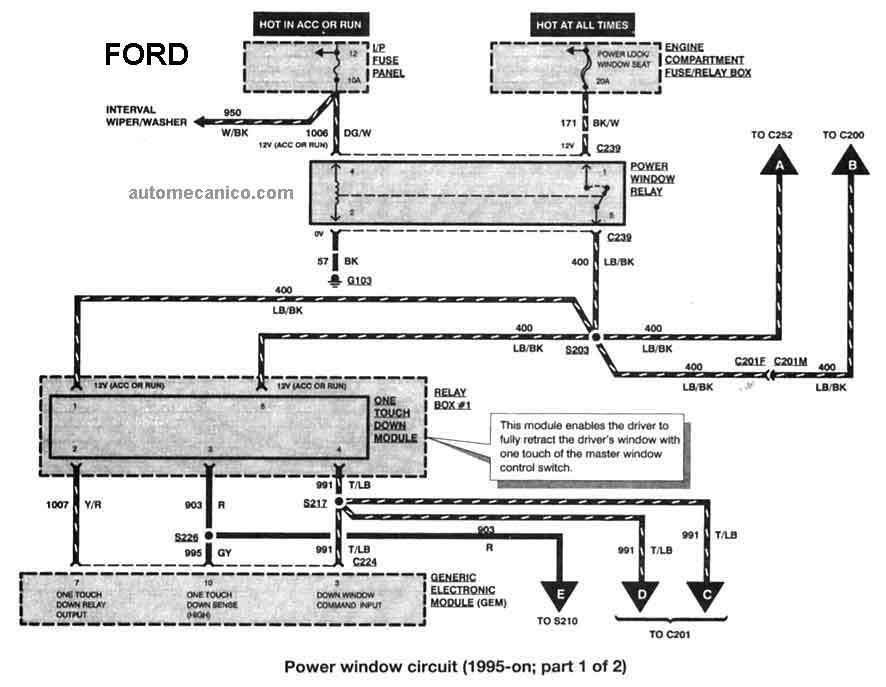

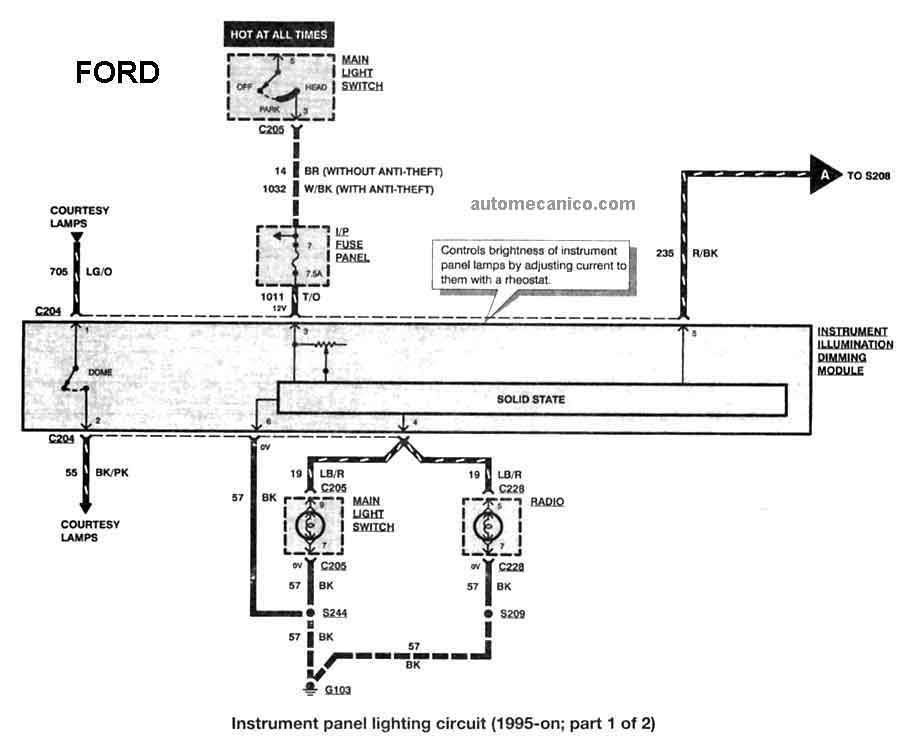

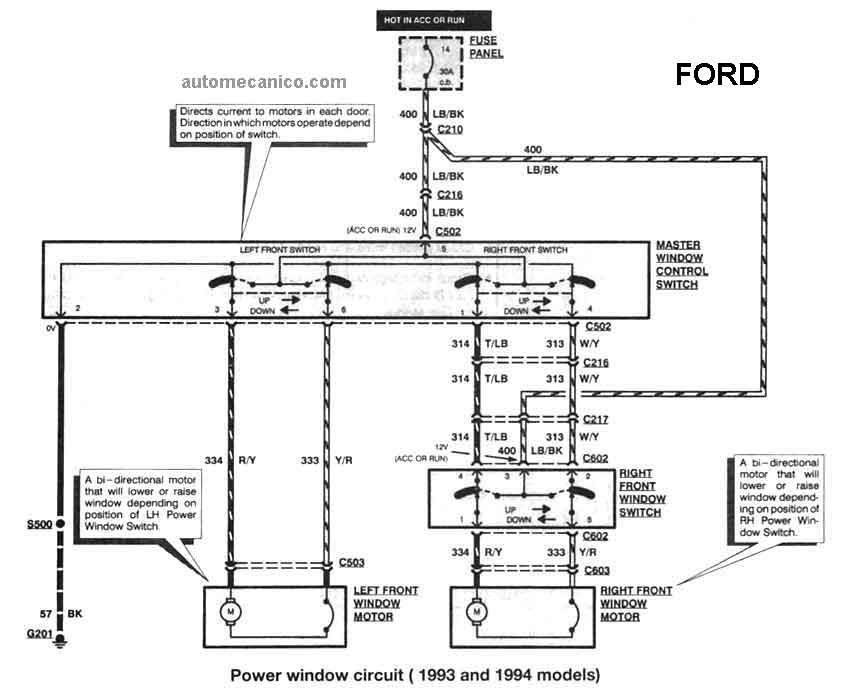

INSTRUMENTOS 1995... 1/2 INSTRUMENTOS 1995...2/2 POWER WINDOW 1993-94 POWER WINDOW 1995.. 1/2

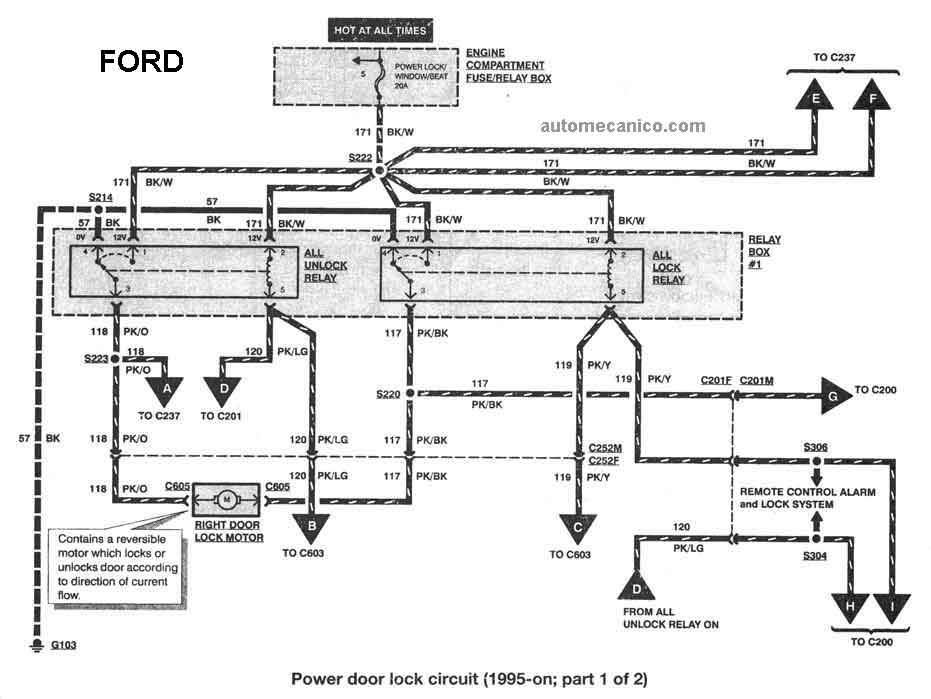

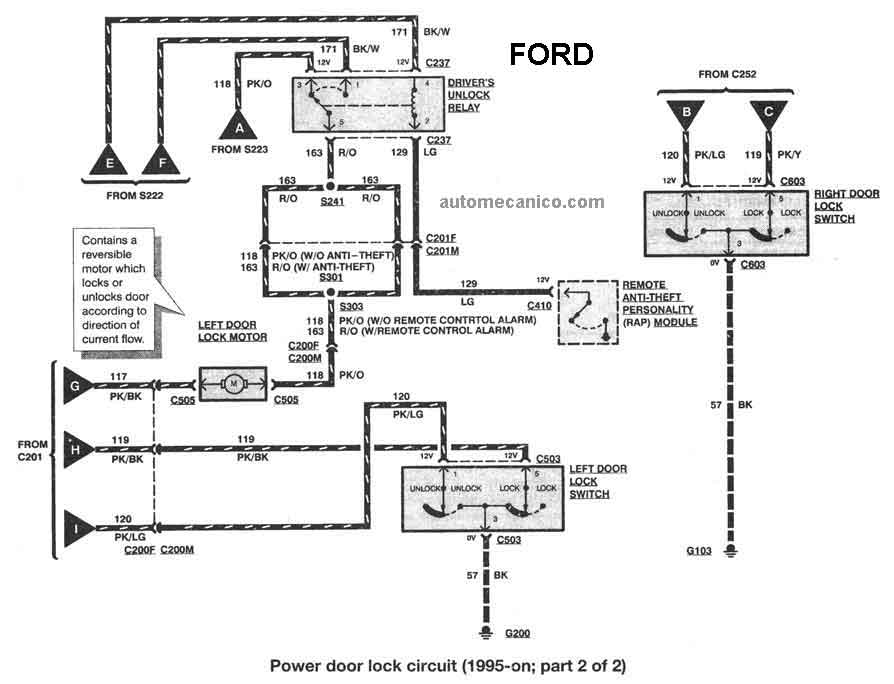

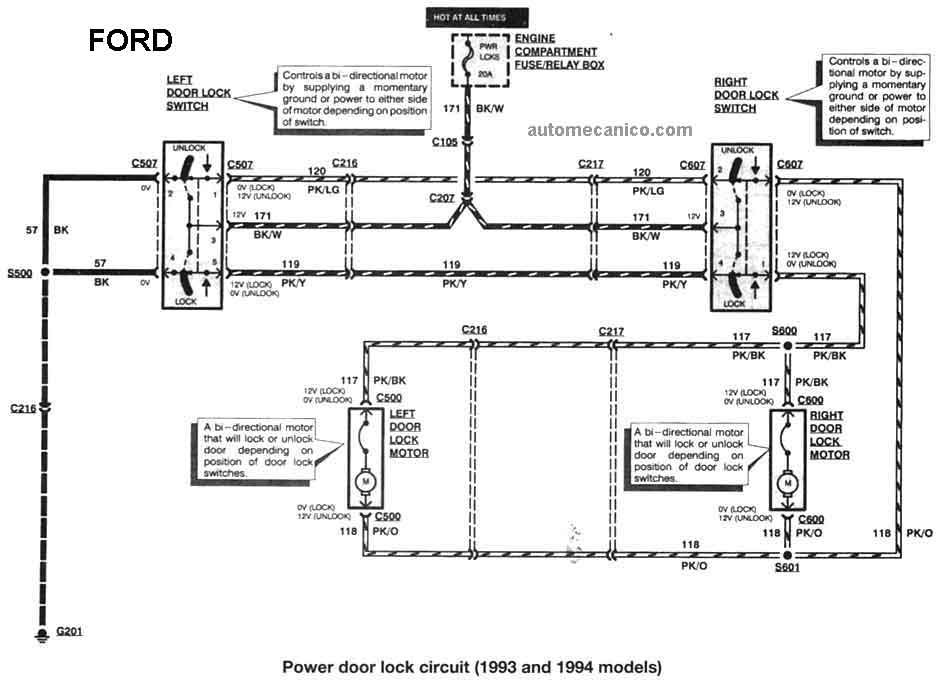

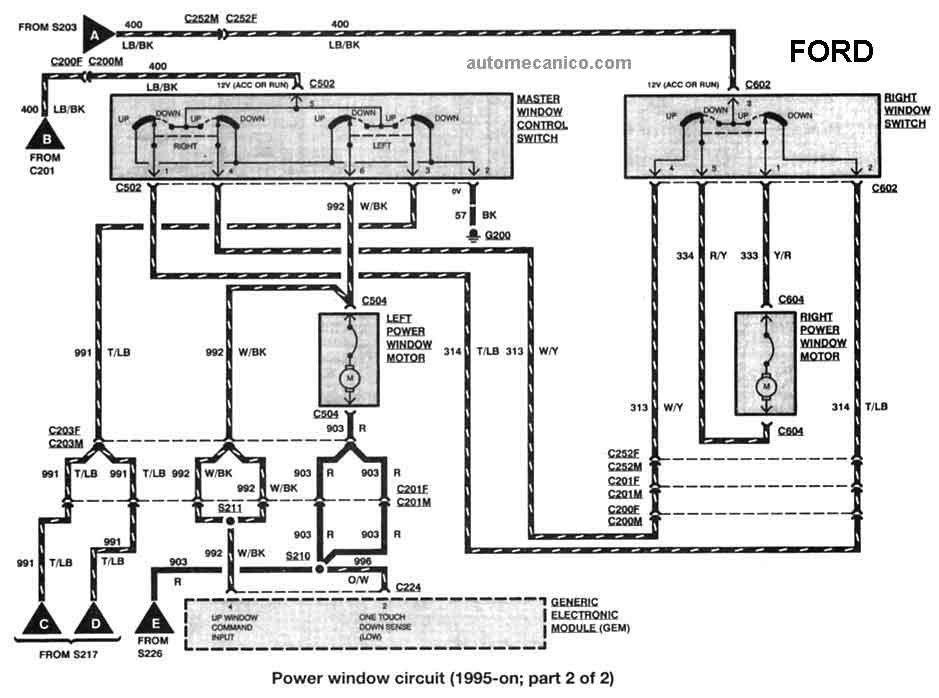

POWER WINDOW 1995.. 2/2 POWER DOOR 1993-94 POWER DOOR 1995 1995..1/2 POWER DOOR 1995 1995..2/2

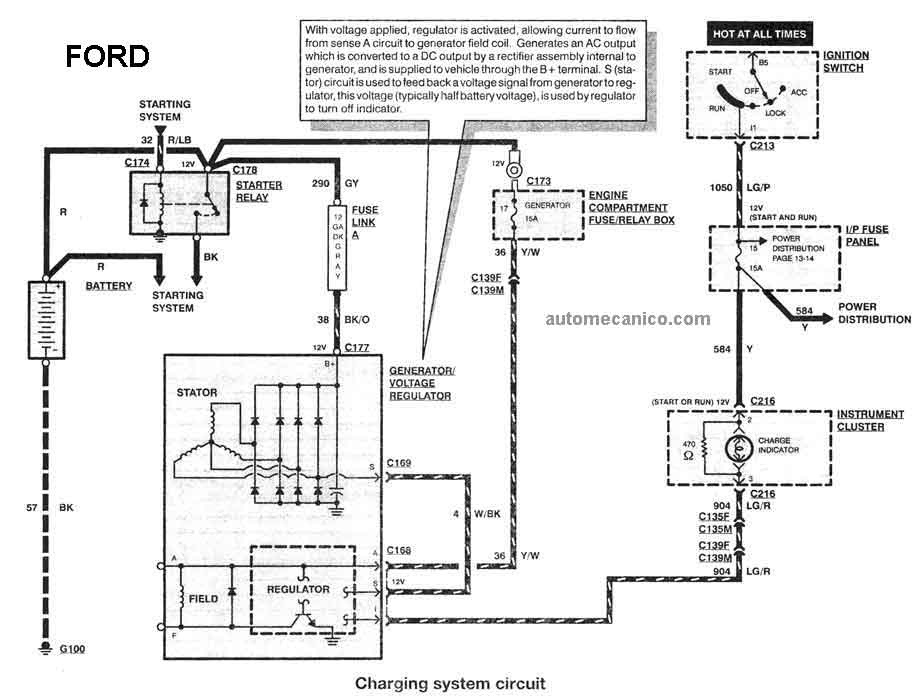

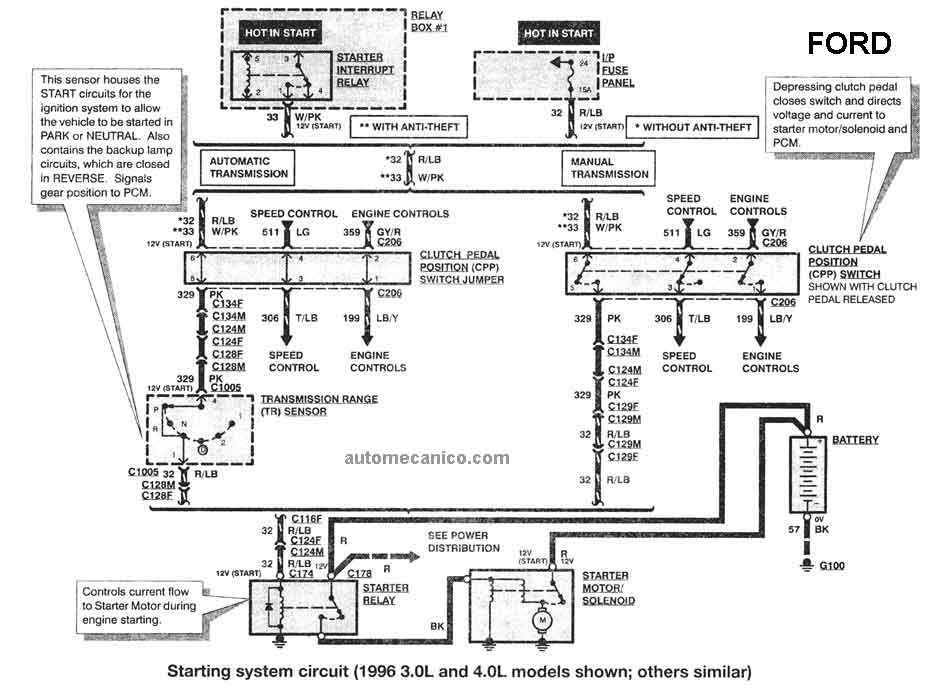

CIRCUITO DE CARGA SISTEMA DE ARRANQUE 1996 3.0L Y 4.0L SISTEMA DE ENCENDIDO 1993/94 2.3L - 1/2 SISTEMA DE ENCENDIDO 1993/94 2.3L - 2/2

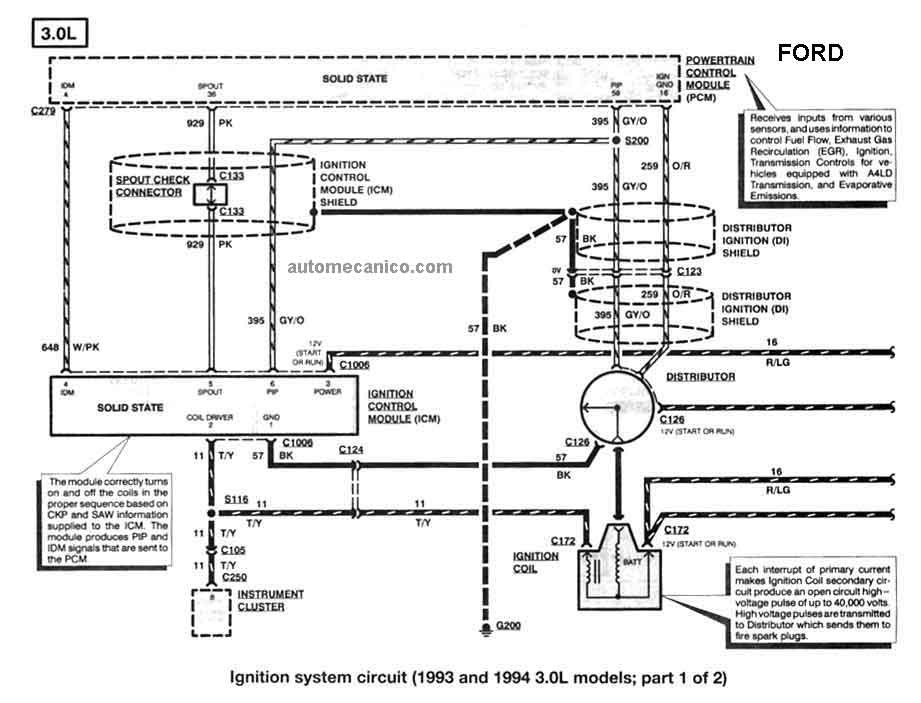

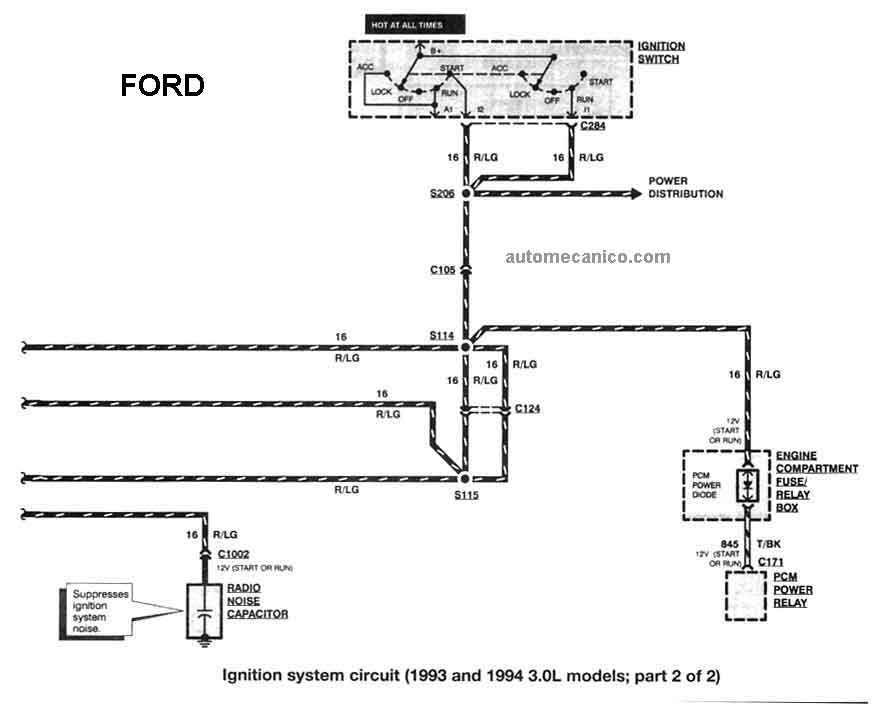

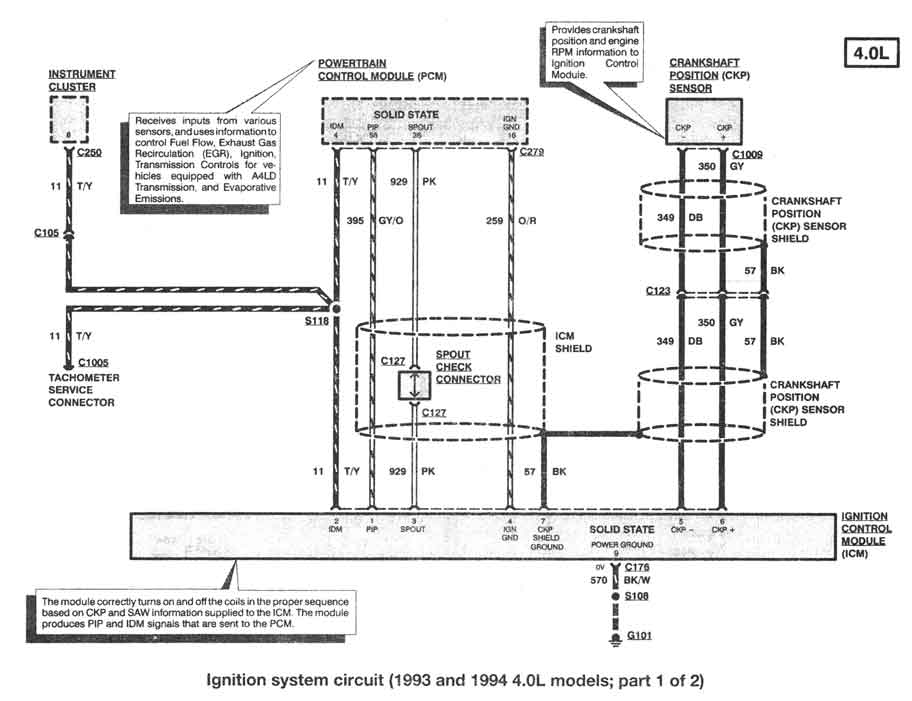

SISTEMA DE ENCENDIDO 1993/94 3.0L - 1/2 SISTEMA DE ENCENDIDO 1993/94 3.0L - 2/2 SISTEMA DE ENCENDIDO 1993/94 4.0L - 1/2 SISTEMA DE ENCENDIDO 1993/94 4.0L - 2/2

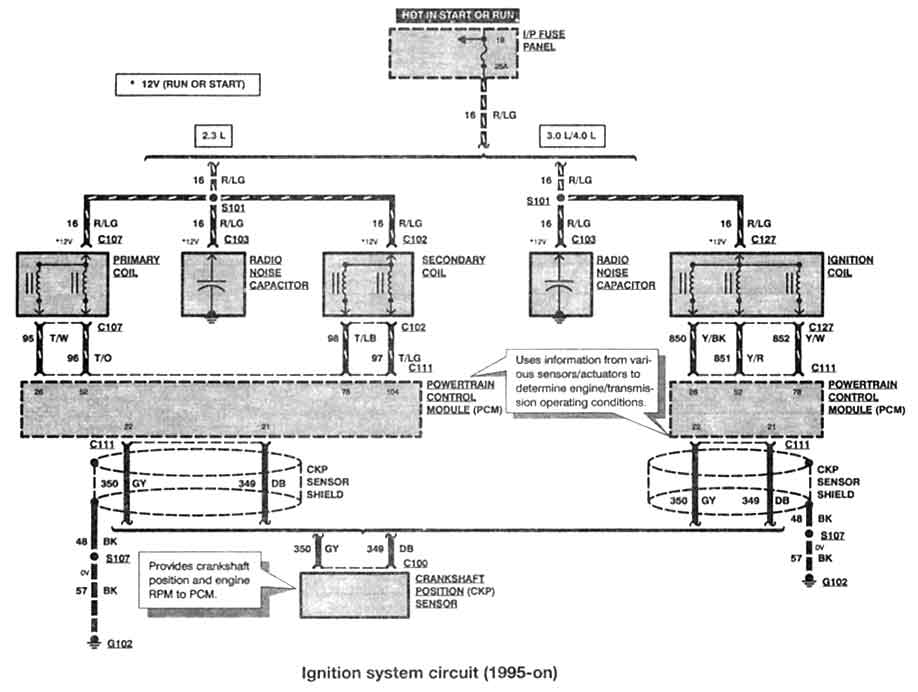

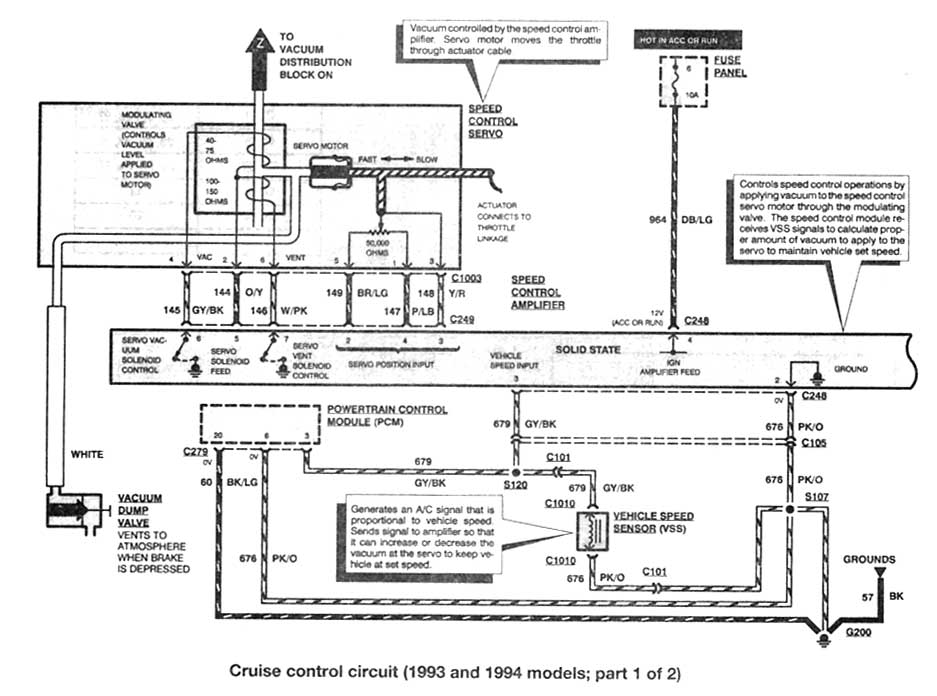

SISTEMA DE ENCENDIDO 1995.. CRUISE CONTROL 1993/94  1/2 CRUISE CONTROL 1993/94  2/2  CRUISE CONTROL 1995... 1/2

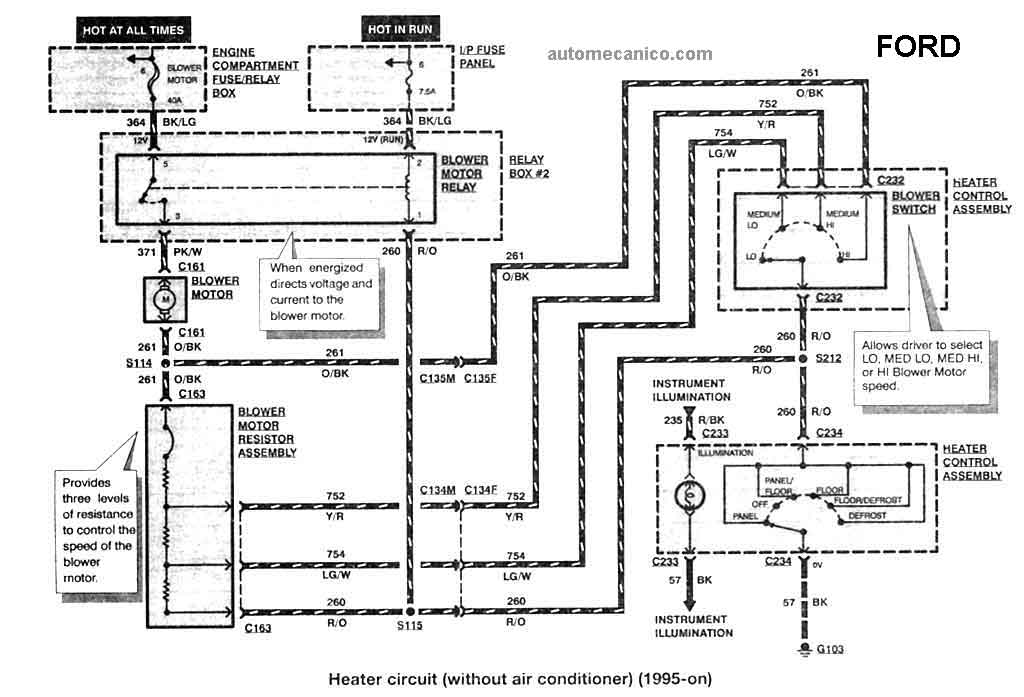

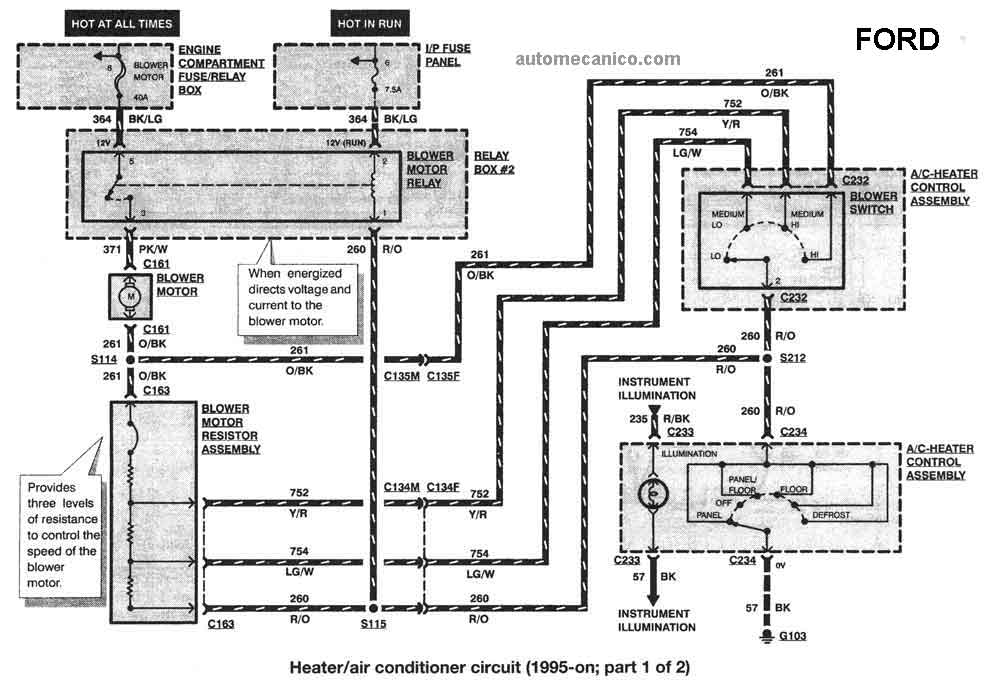

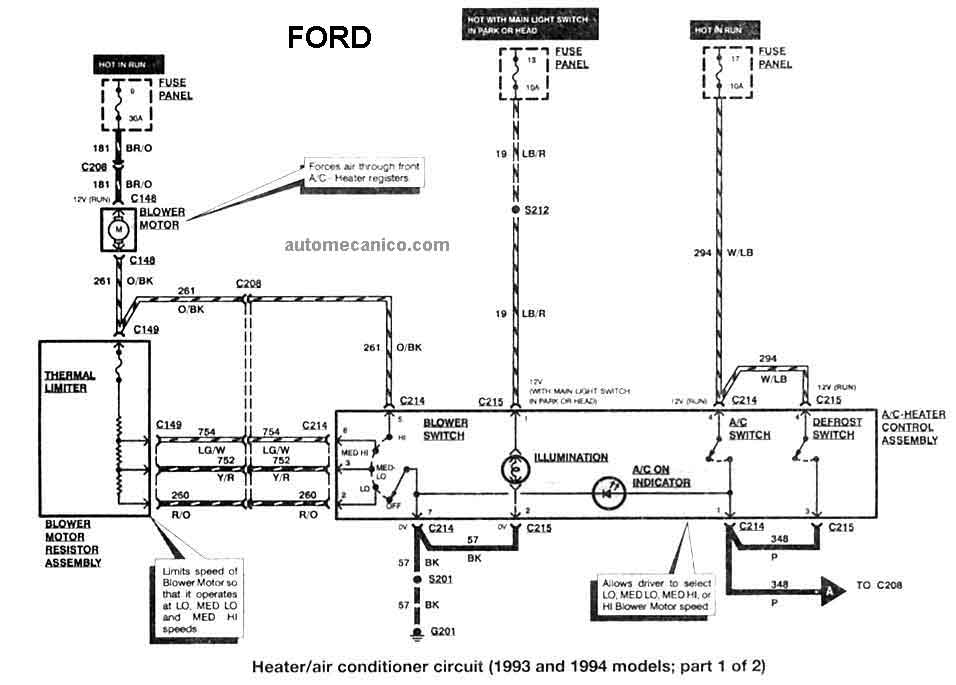

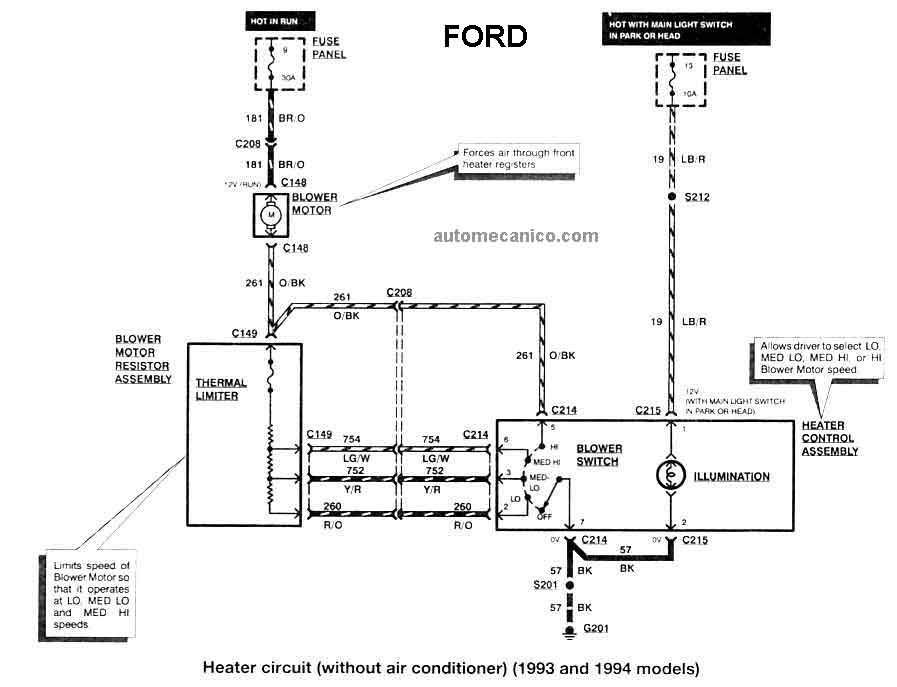

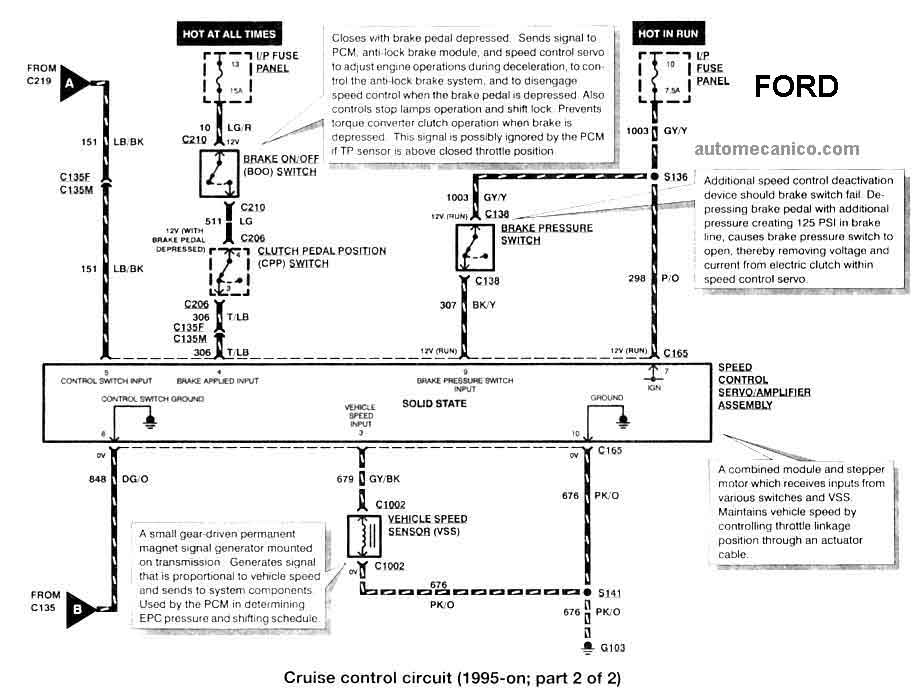

CRUISE CONTROL 1995... 2/2  CALEFACTOR 1993/94 CALEFACTOR 1995... CALEFACTOR - A/C 1993/94  1/2

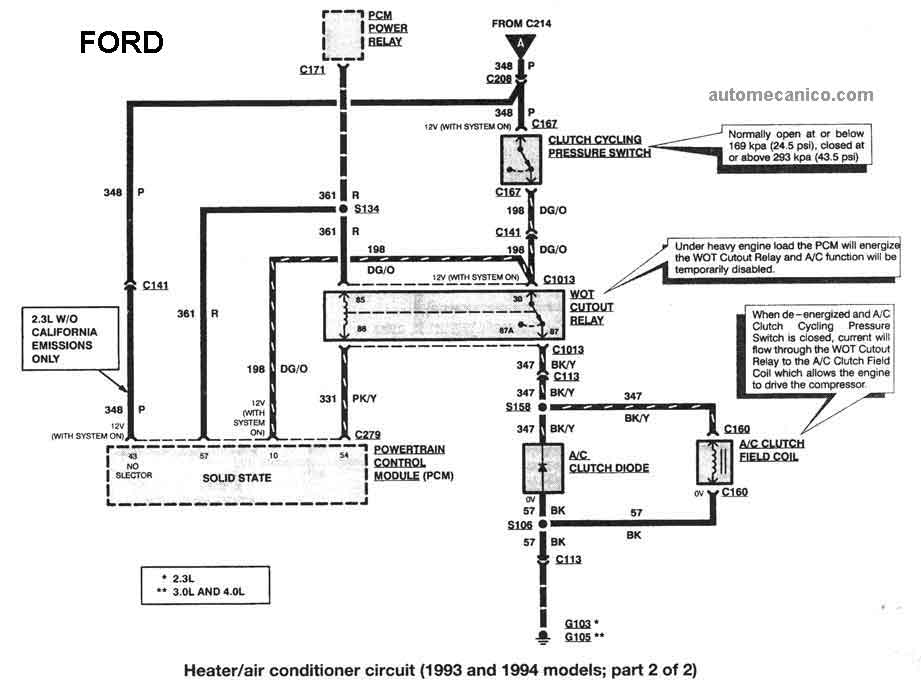

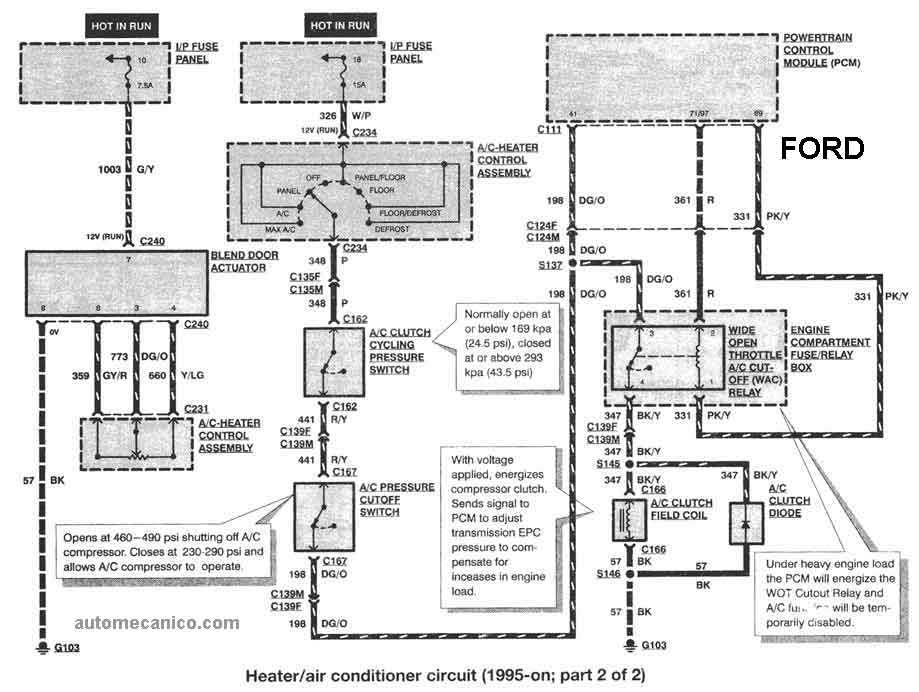

 CALEFACTOR - A/C 1993/94  2/2  CALEFACTOR - A/C 1995...  1/2  CALEFACTOR - A/C 1995... 2/2 RADIO AND SPEAKER

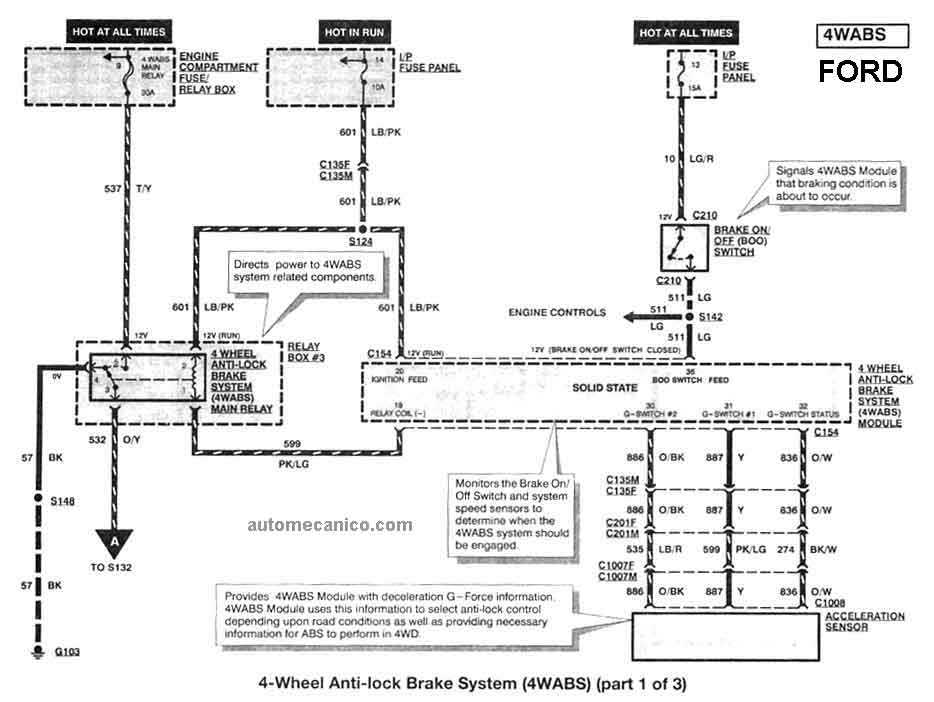

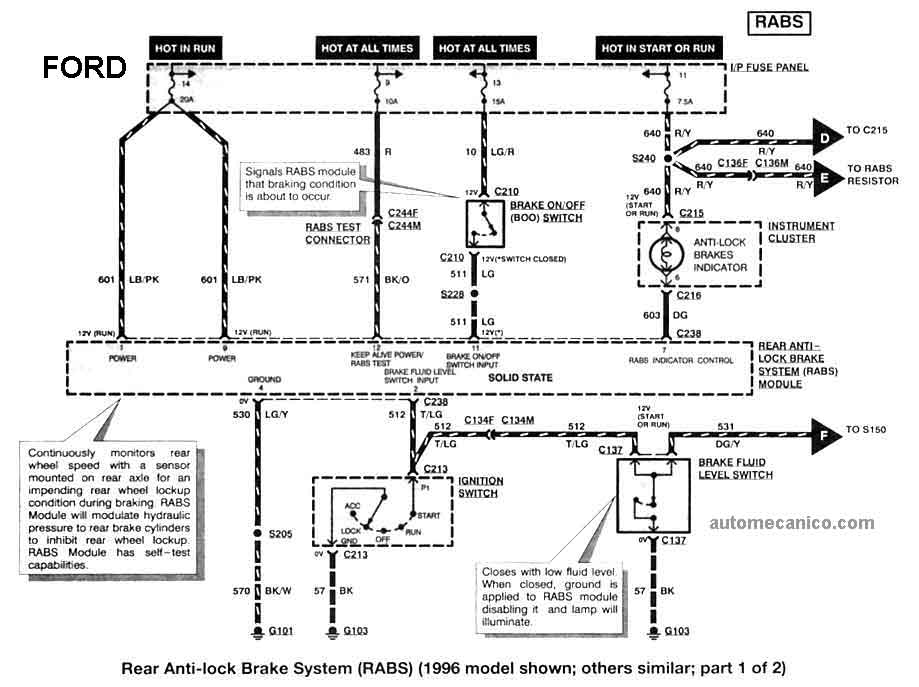

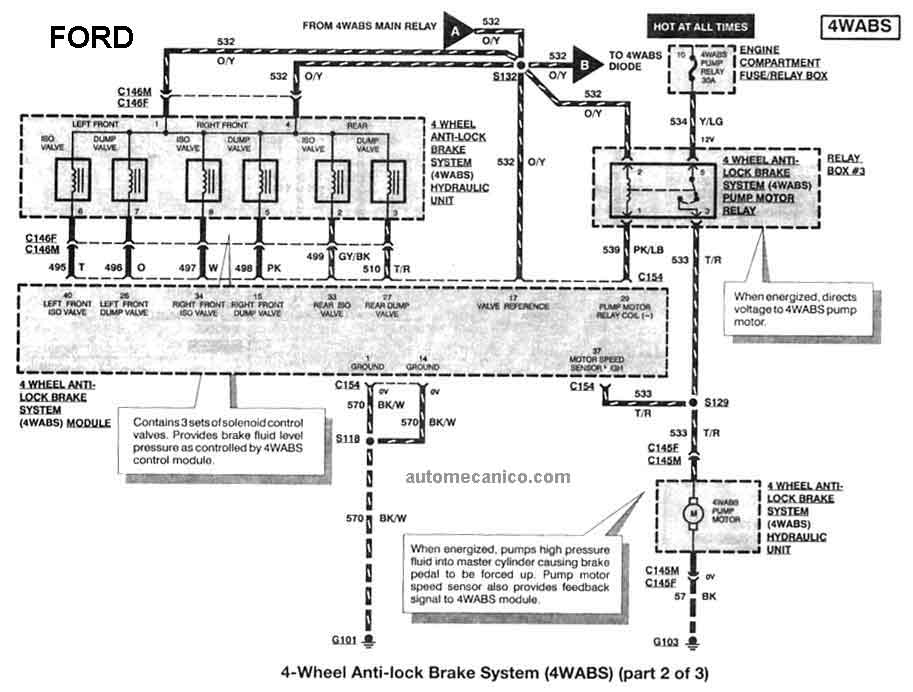

 REAR ANTI-LOCK BRAKE - ABS 1996- 1/2   REAR ANTI-LOCK BRAKE - ABS 1996- 2/2  4 WHEEL ANTI-LOCK BRAKE - 4WABS  1/3 4 WHEEL ANTI-LOCK BRAKE -4WABS 2/3

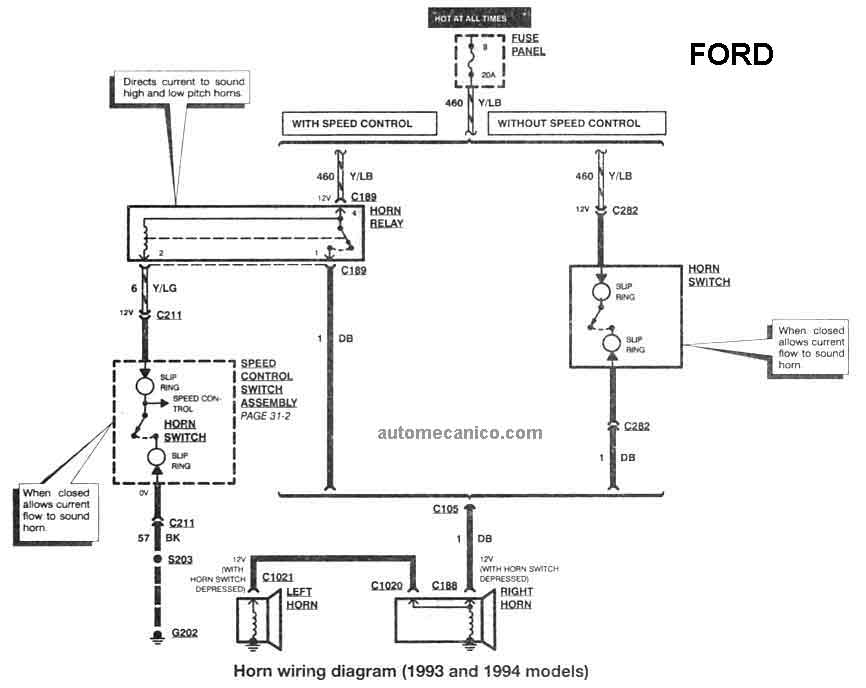

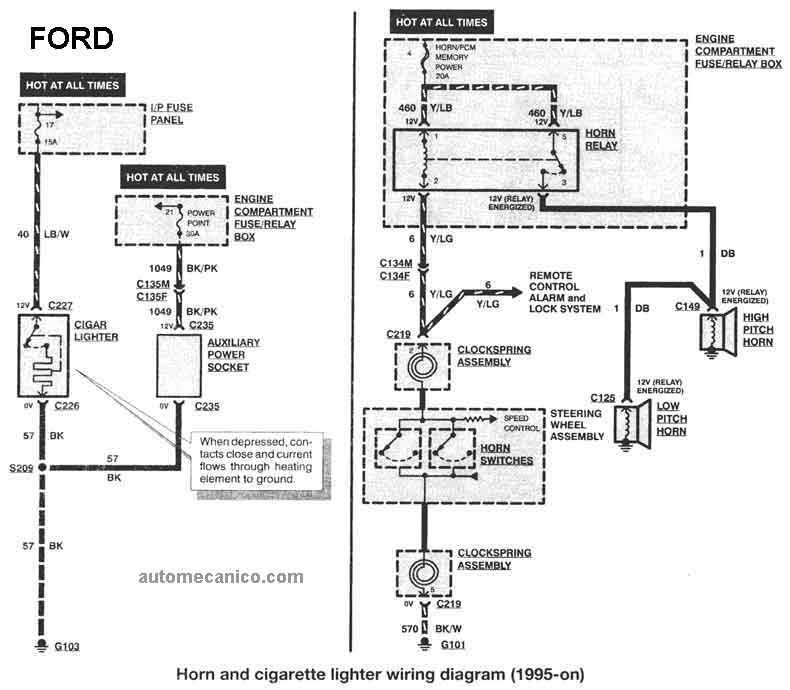

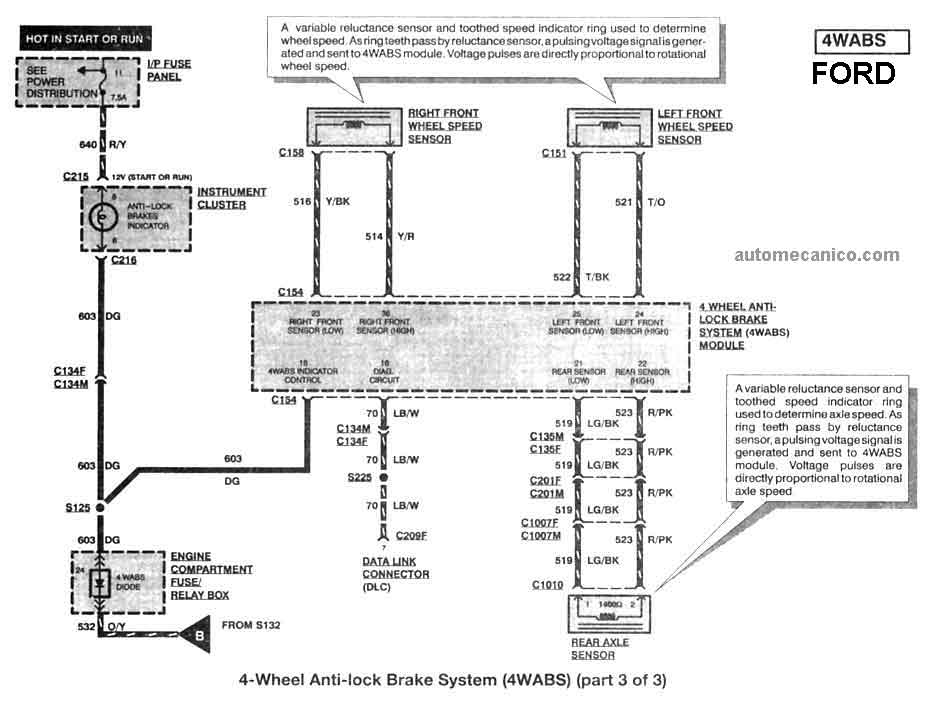

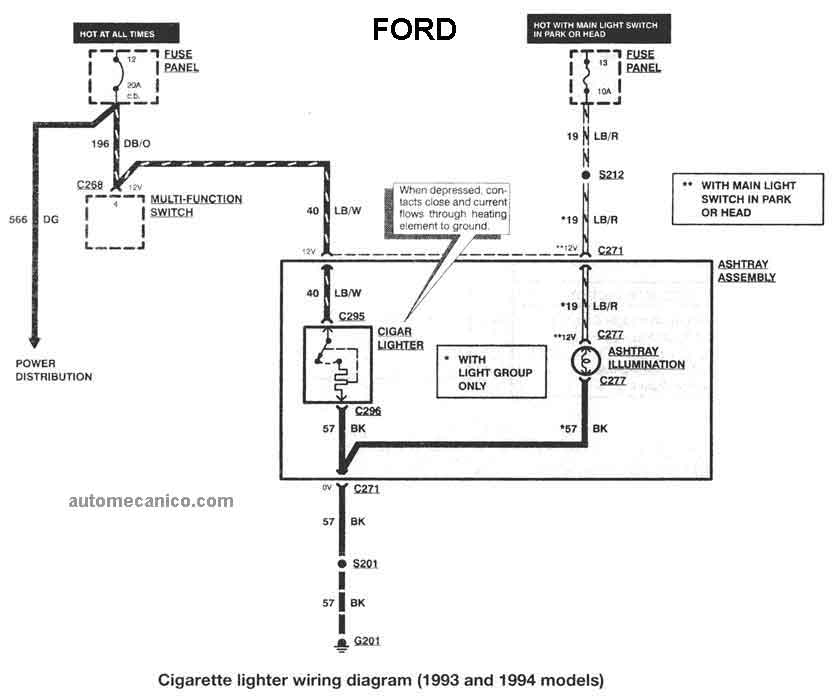

4 WHEEL ANTI-LOCK BRAKE -4WABS  3/3 HORN 1993/94   CIGARETTE LIGHTER 1993-94  CIGARETTE & HORN LIGHTER 1995

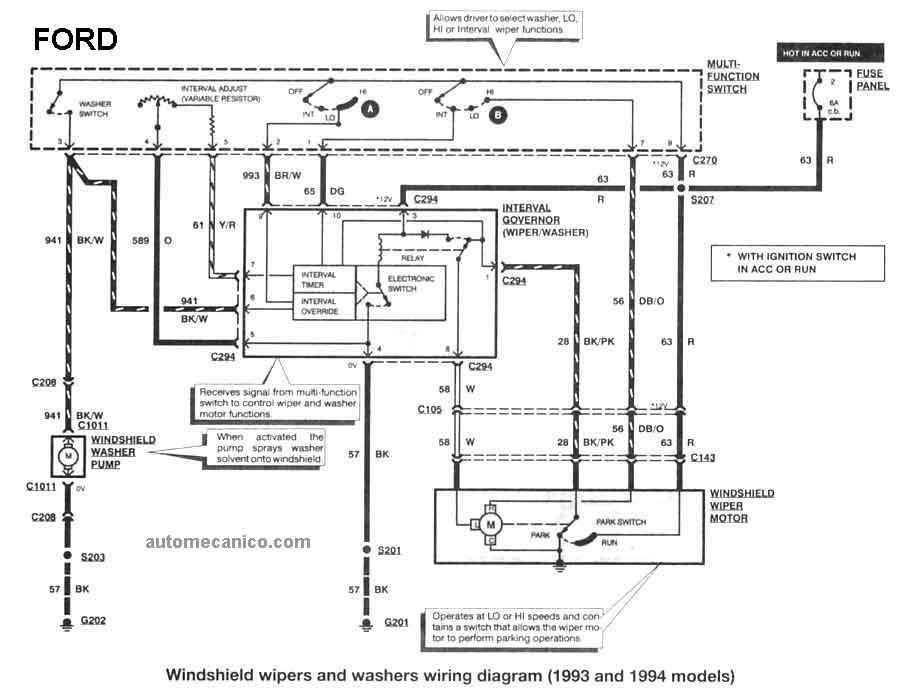

WINDSHIELD WIPERS 1993/94 WINDSHIELD WIPERS 1995... 1/2 WINDSHIELD WIPERS 1995... 2/2 BOMBA DE GASOLINA
