ESQUEMAS ELECTRICOS

FUEL INJECTION

1984/99

JEEP  CHEROKEE

 DIAGRAMAS ELECTRICOS;  modelos- 1984-99  JEEP CHEROKEE - WAGONEER-COMANCHE

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?
En Mecanica: Podemos describir un Diagrama, como:
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico...
..permitiendonos ubicar estos componentes dentro de un circuito.
De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion.

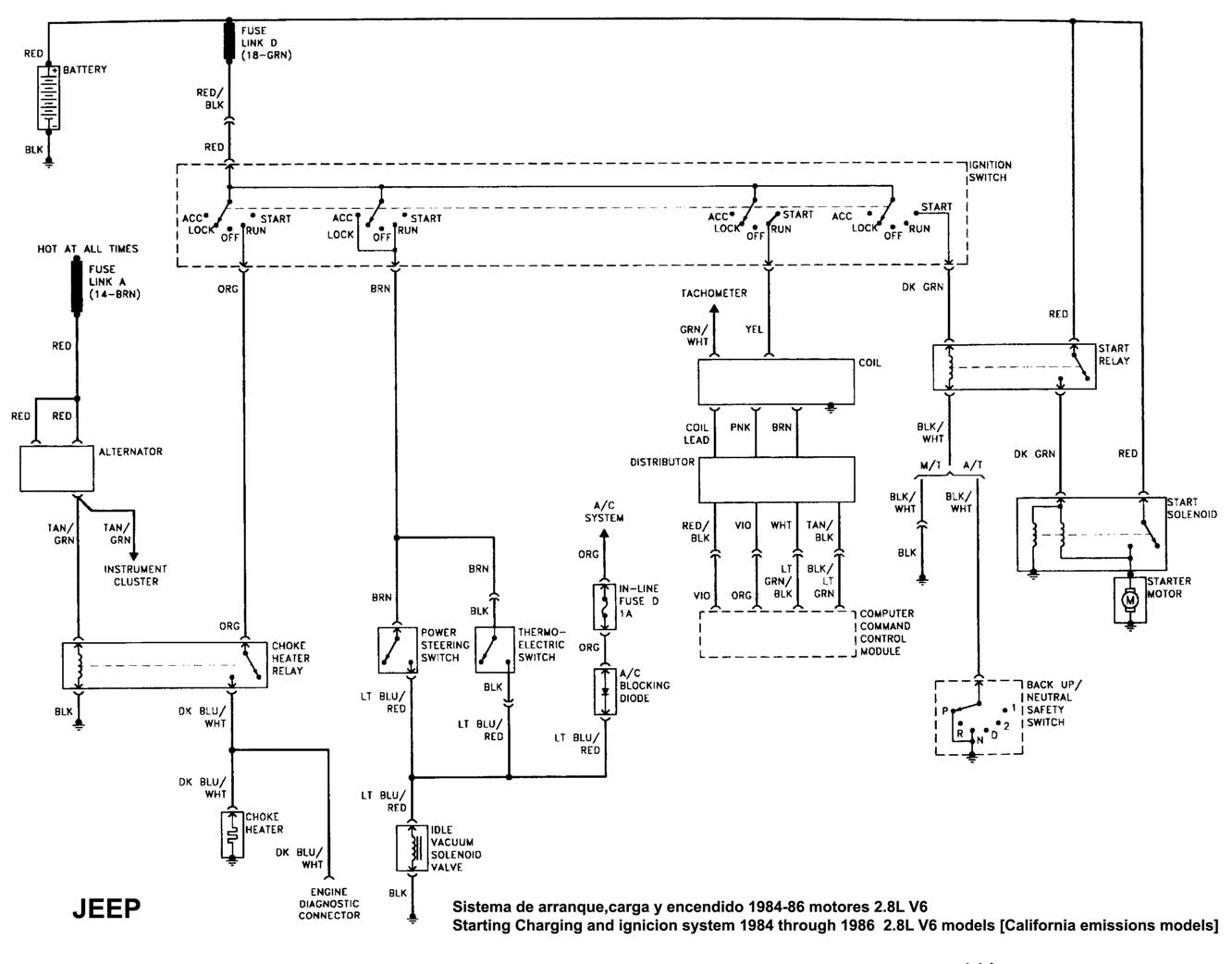

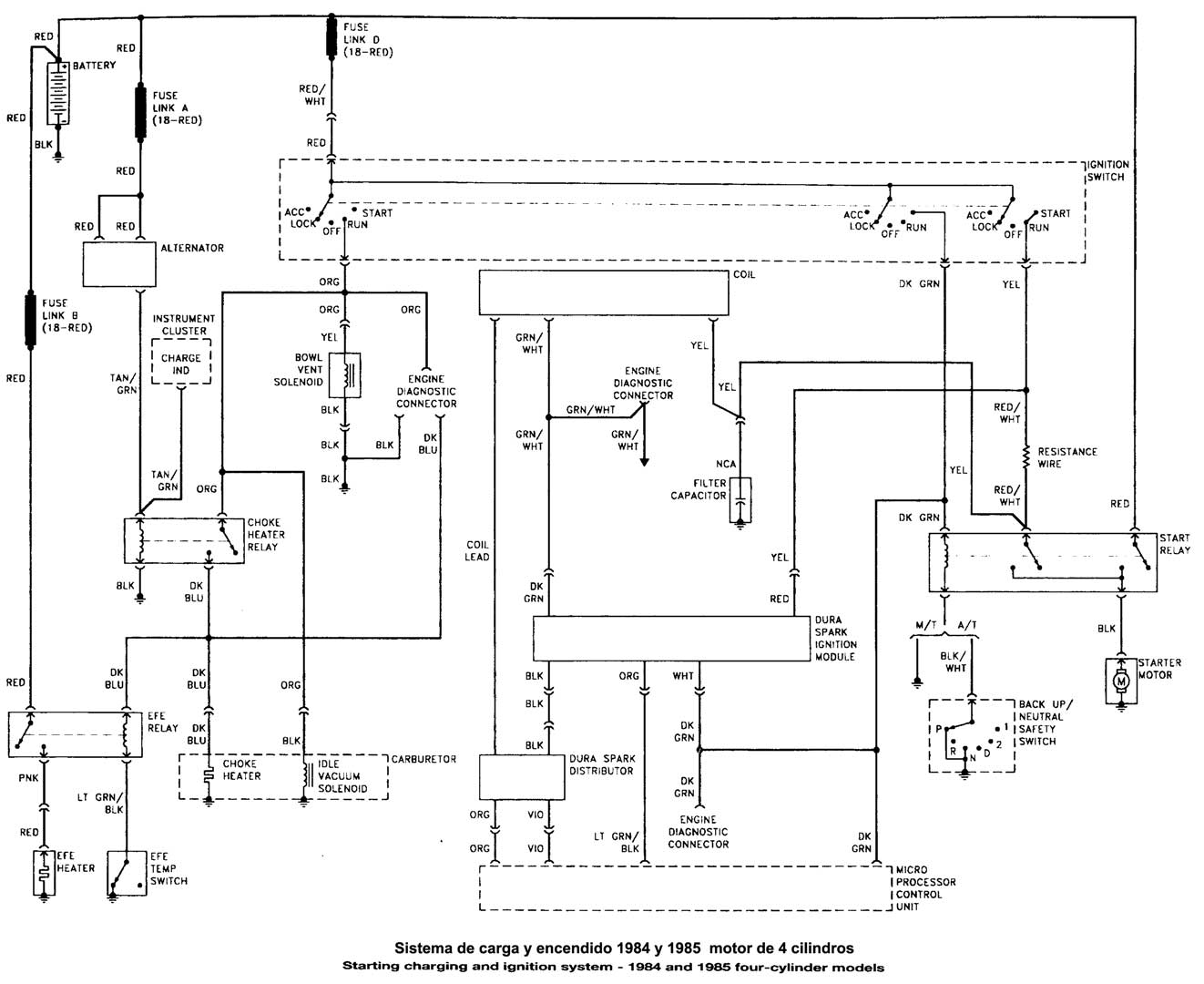

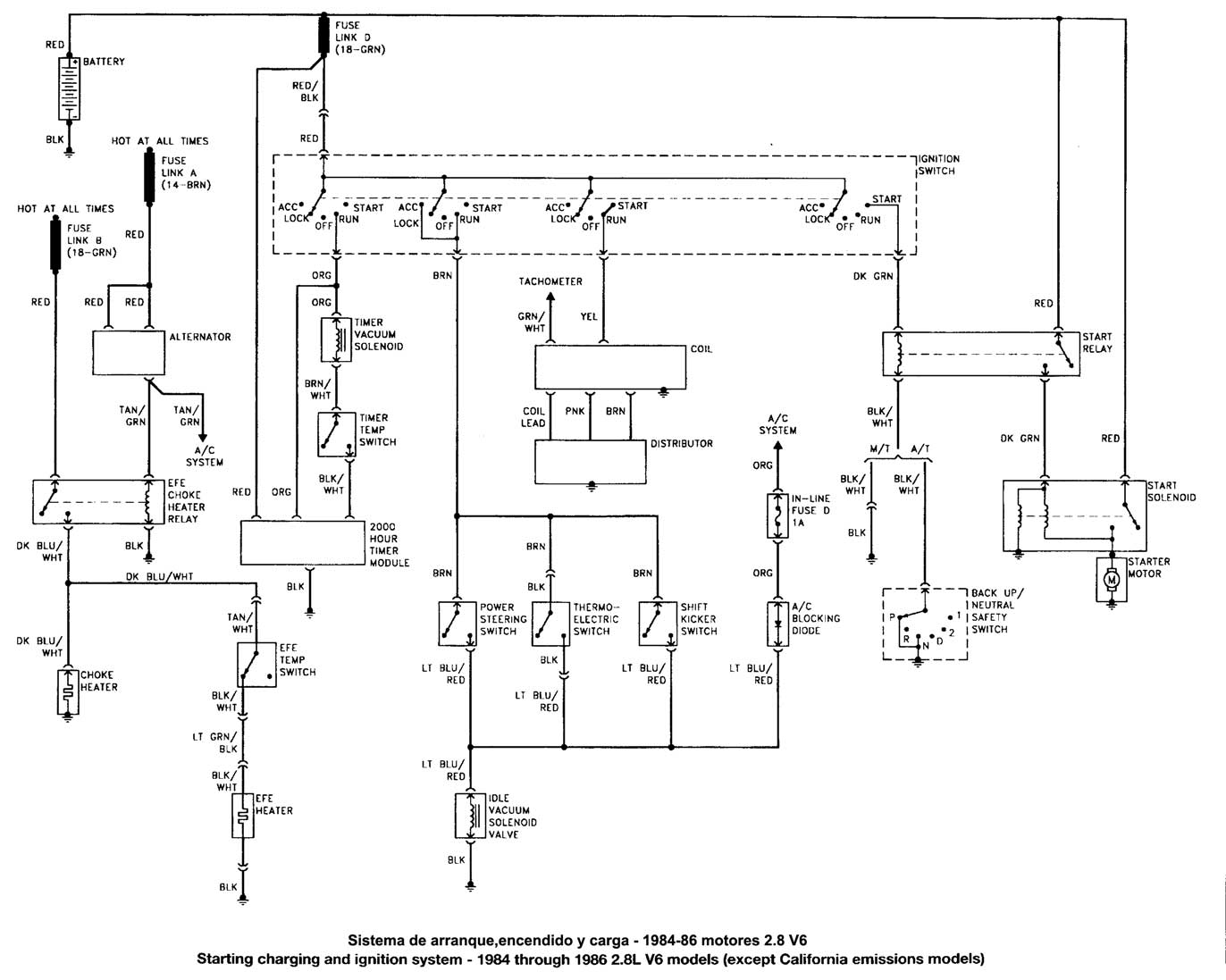

1984-85  4 CIL-SISTEMA DE ARRANQUE-CARGA-ENCENDIDO   1984-86  6 CIL- V6-2.8L SISTEMA DE ARRANQUE-CARGA-ENCENDIDO 1984-86  6 CIL- 2.8-V6-SISTEMA DE ARRANQUE-CARGA-ENCENDIDO 1986-90 4 CIL-SISTEMA DE ARRANQUE-CARGA-ENCENDIDO

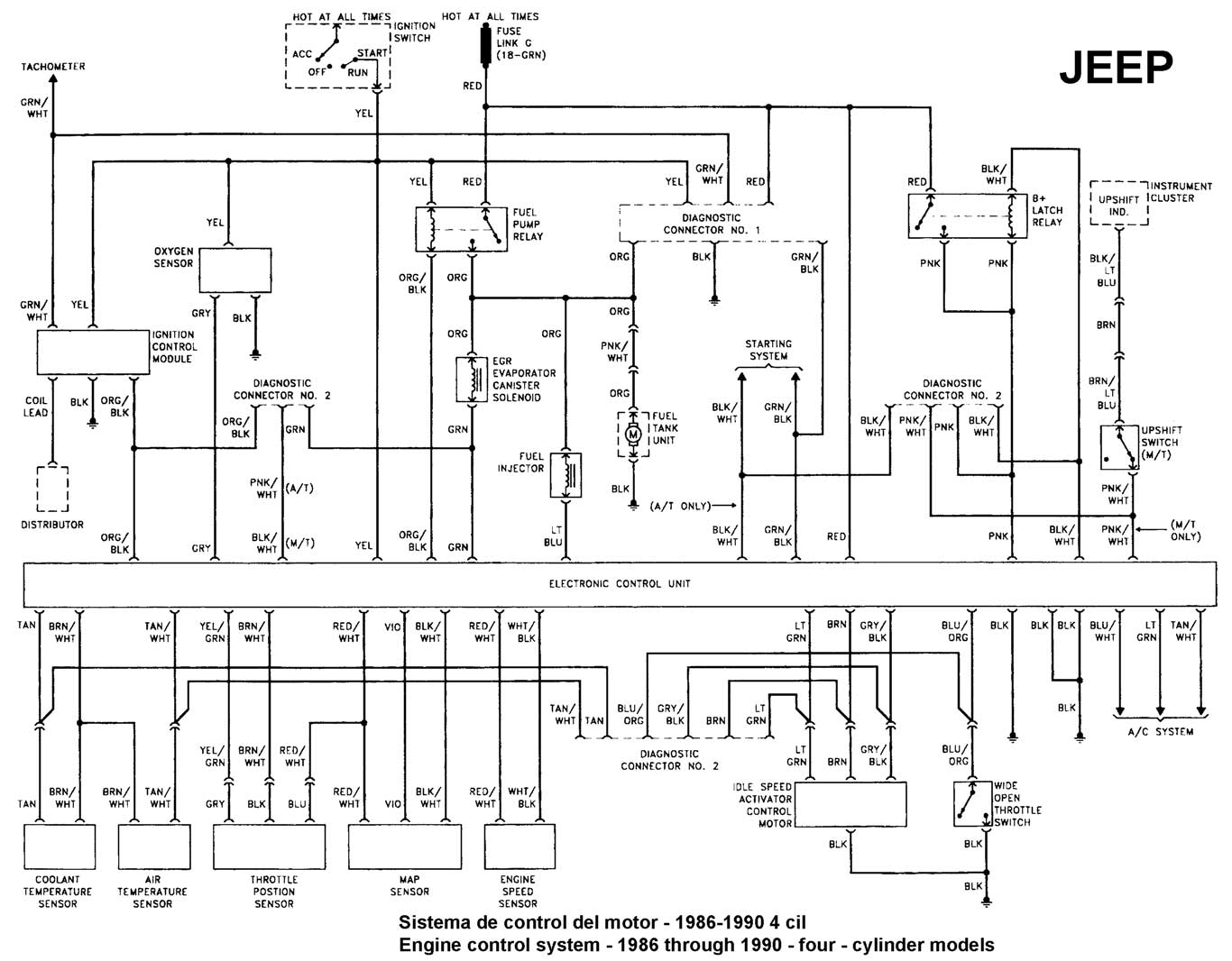

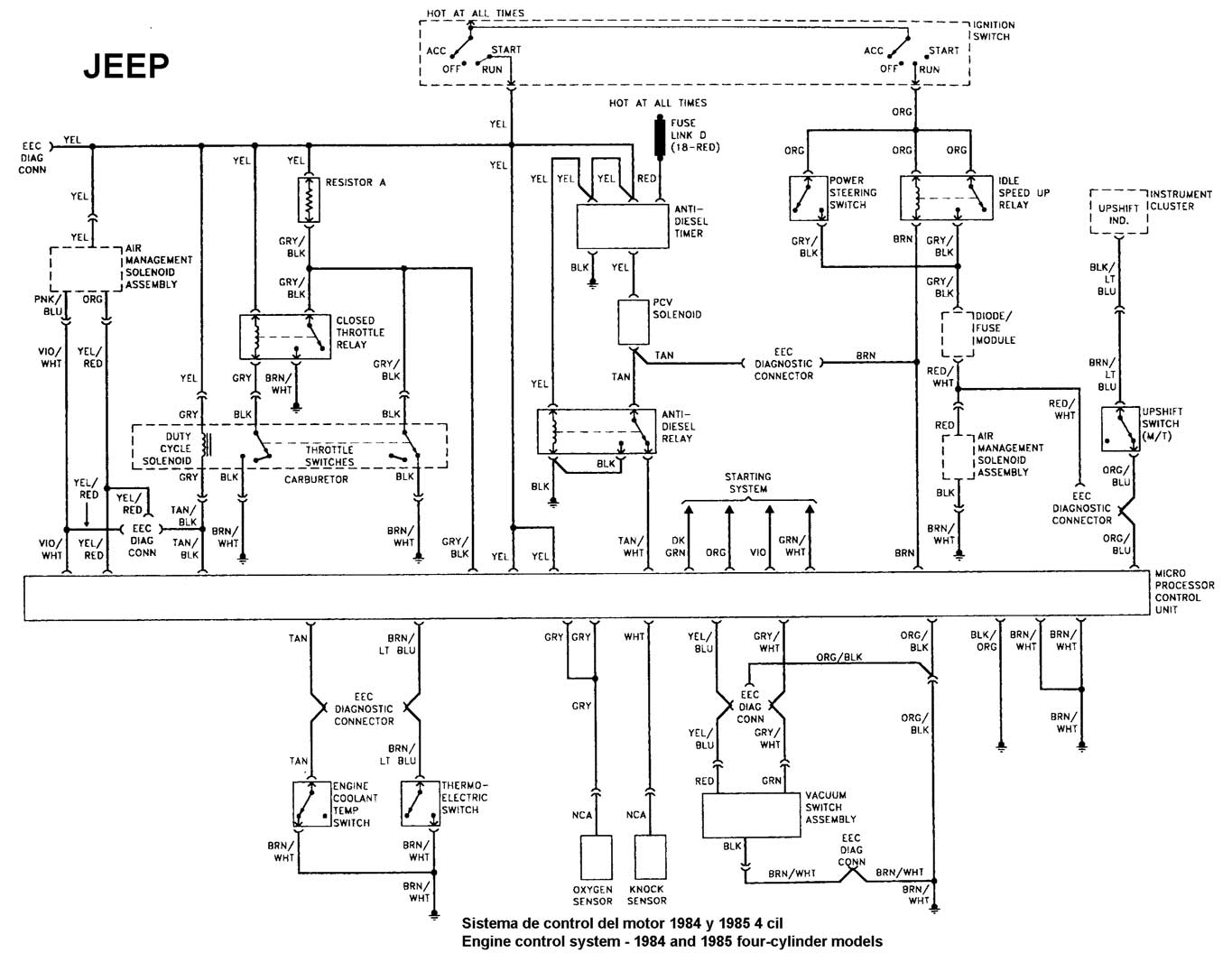

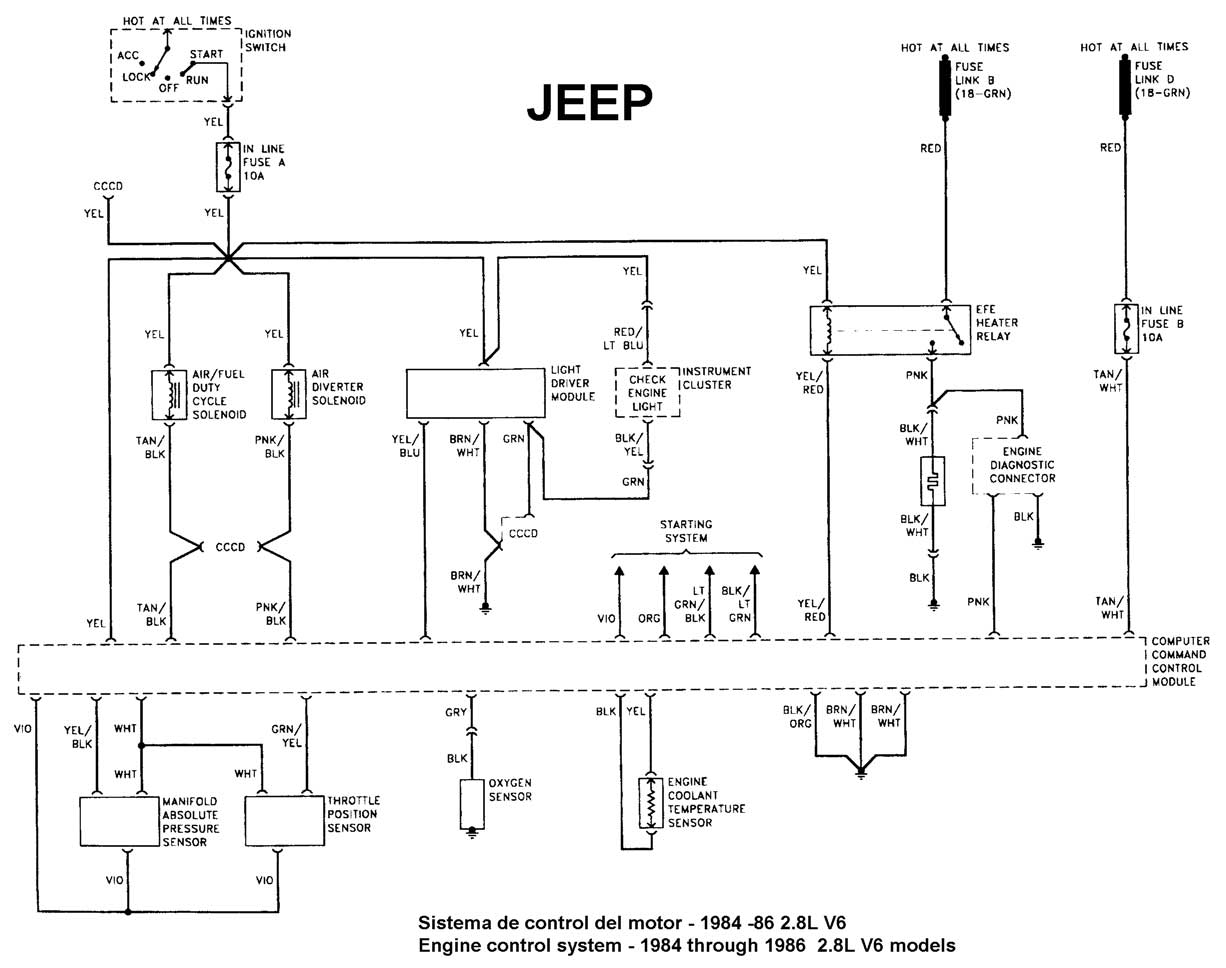

 4.0L 6 CIL-SISTEMA DE ARRANQUE-CARGA-ENCENDIDO 1984-85 4 CIL-SISTEMA DE CONTROL DEL MOTOR 1984-86 2.8 V6 CIL-SISTEMA DE CONTROL DEL MOTOR 1986-90 4 CIL-SISTEMA DE CONTROL DEL MOTOR

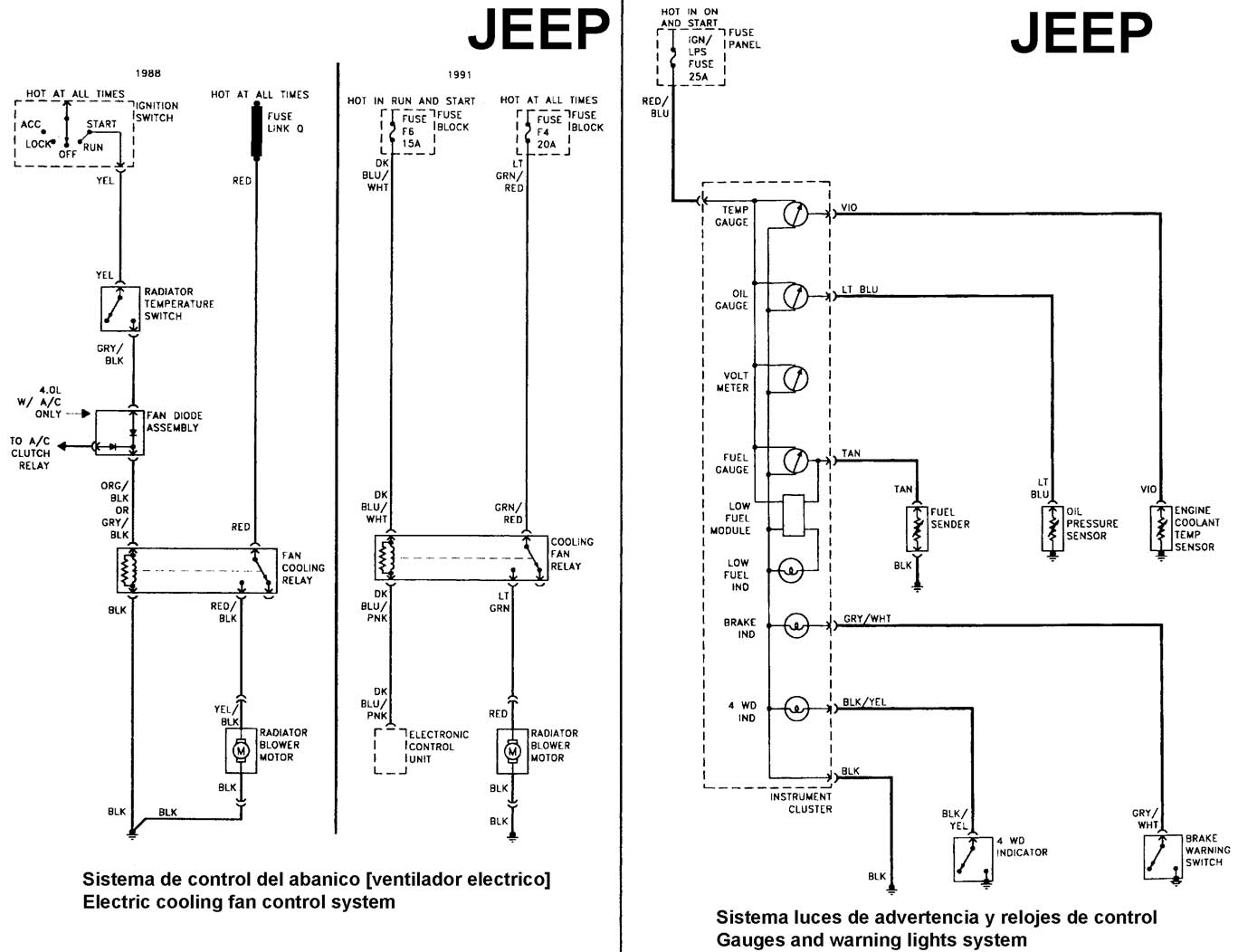

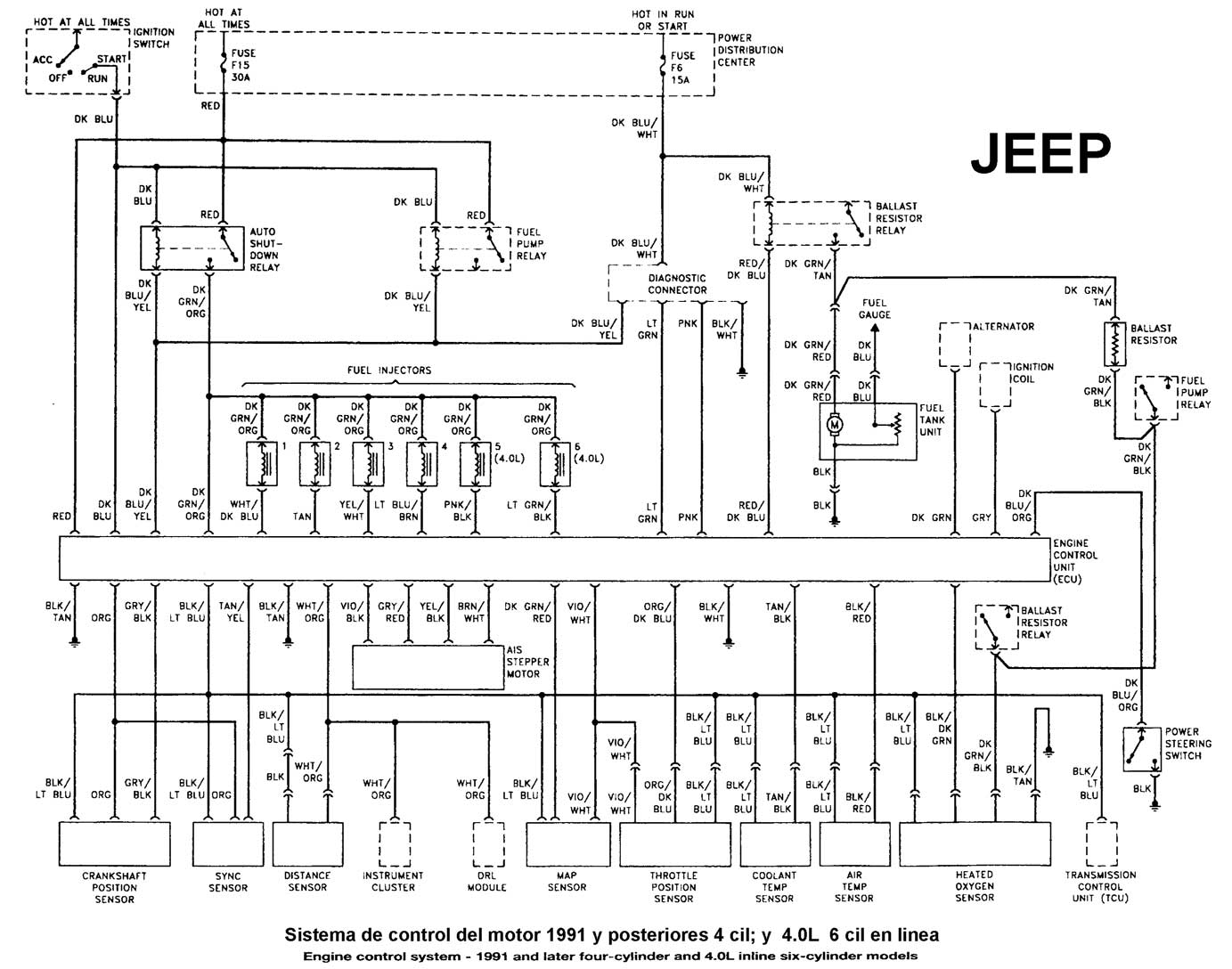

 1987-90 4.0L 6 CIL-SISTEMA DE CONTROL DEL MOTOR 1991 4 CIL Y 4.0L 6 CIL-SISTEMA DE CONTROL DEL MOTOR SISTEMA DE CONTROL DEL ABANICO LUCES DE ADVERTENCIA Y RELOJS

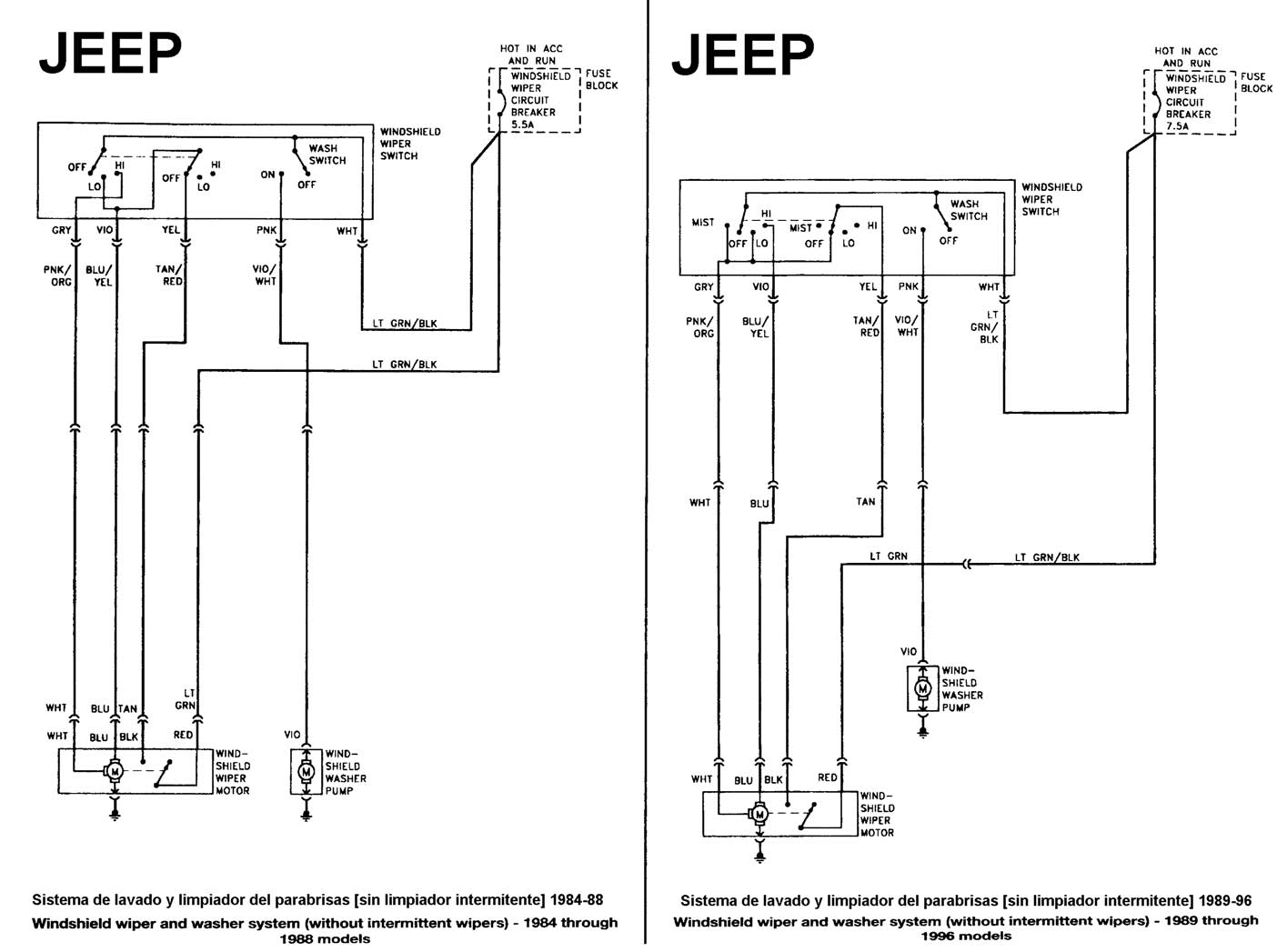

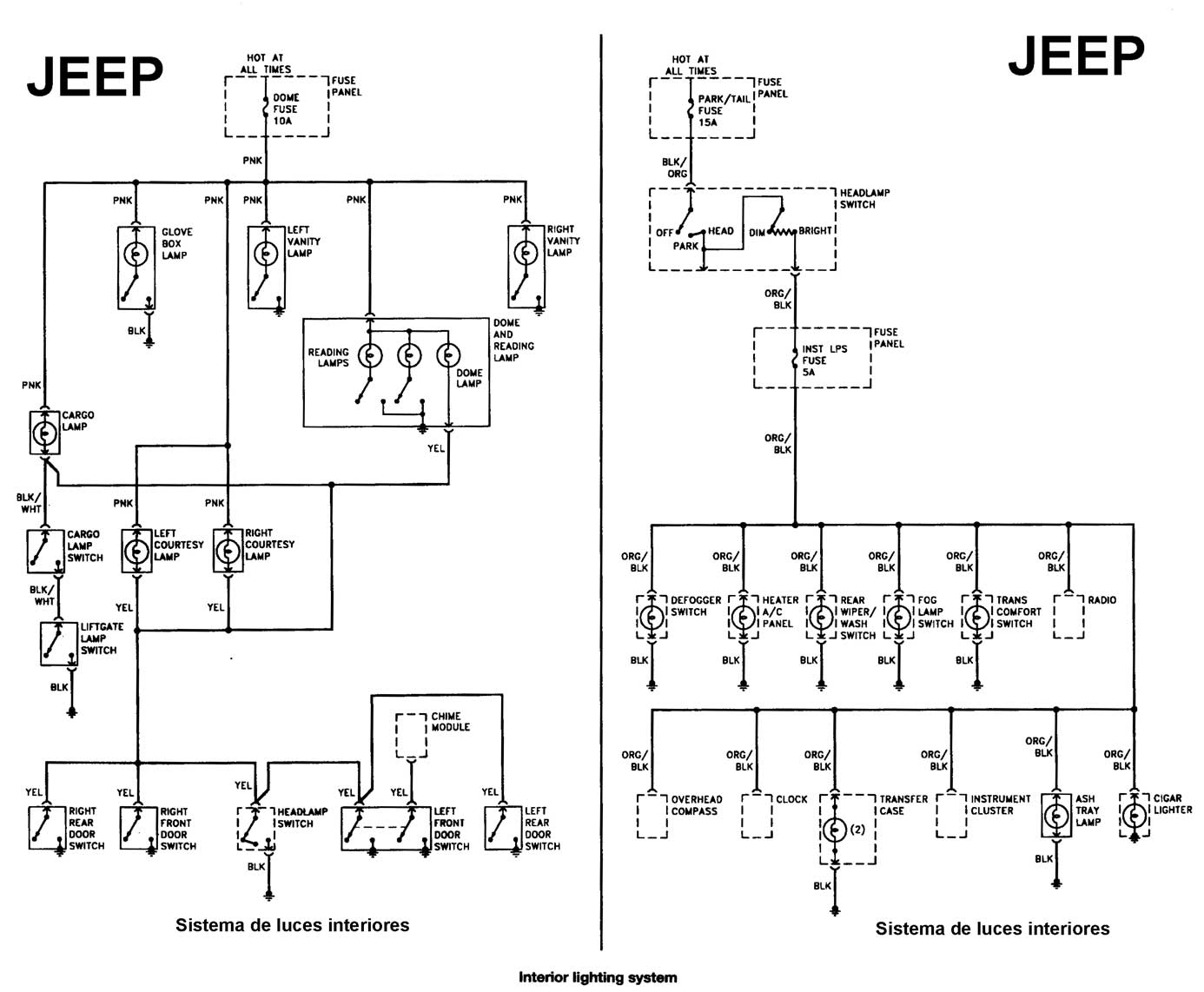

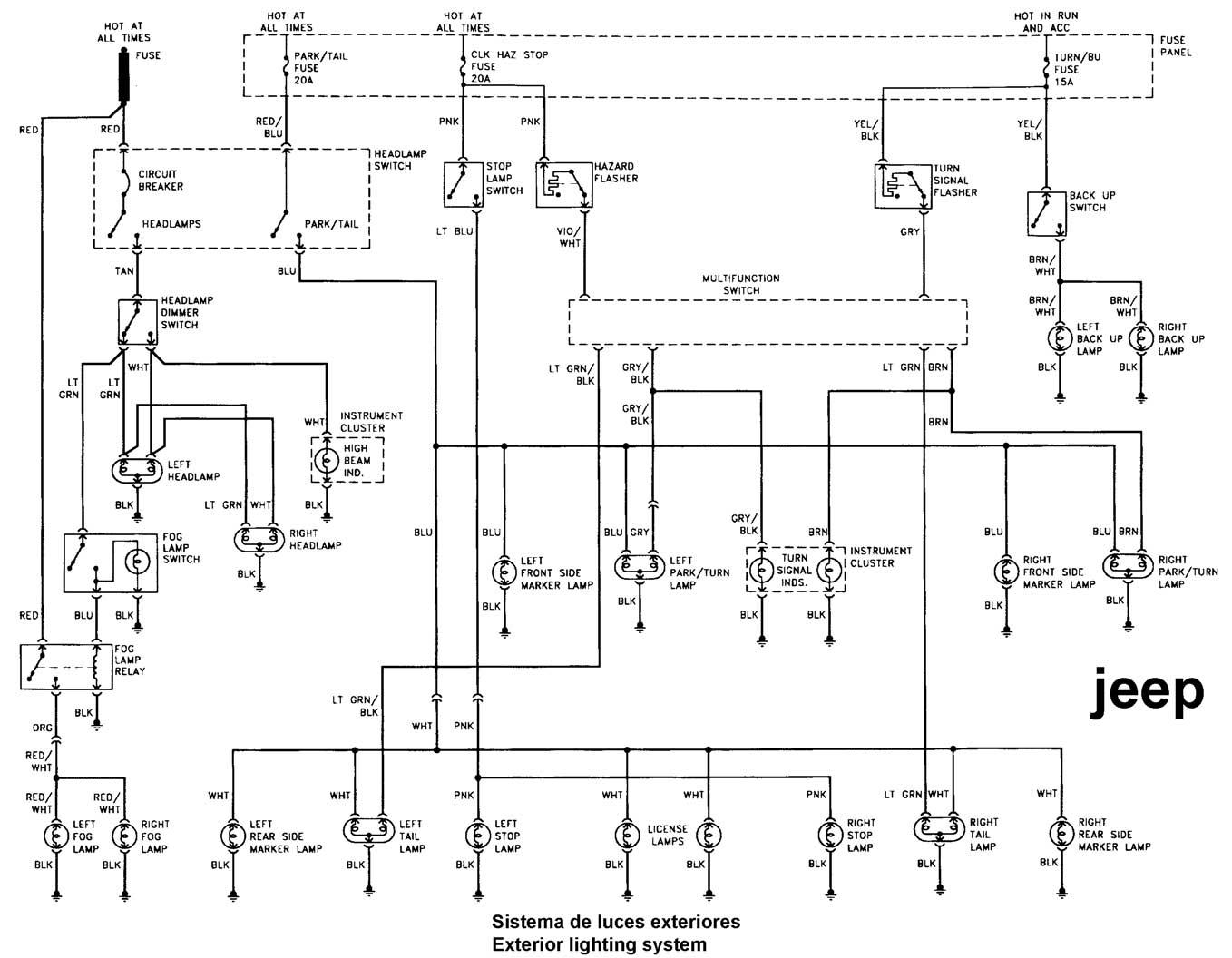

SISTEMA DE LUCES EXTERIORES SISTEMA DE LUCES INTERIORES 1984-88 LIMPIADOR DEL PARABRISAS 1989-96LIMPIADOR DEL PARABRISAS

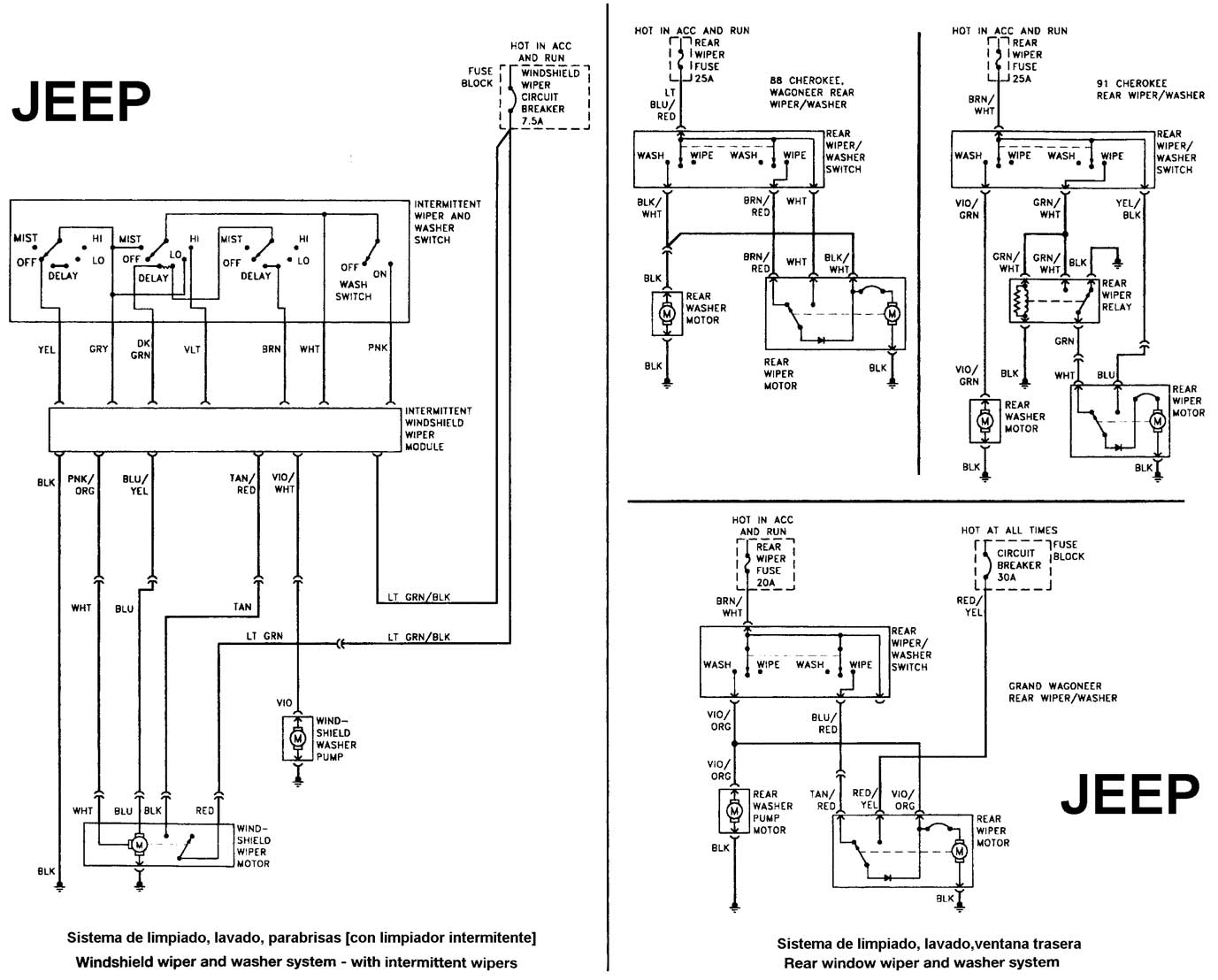

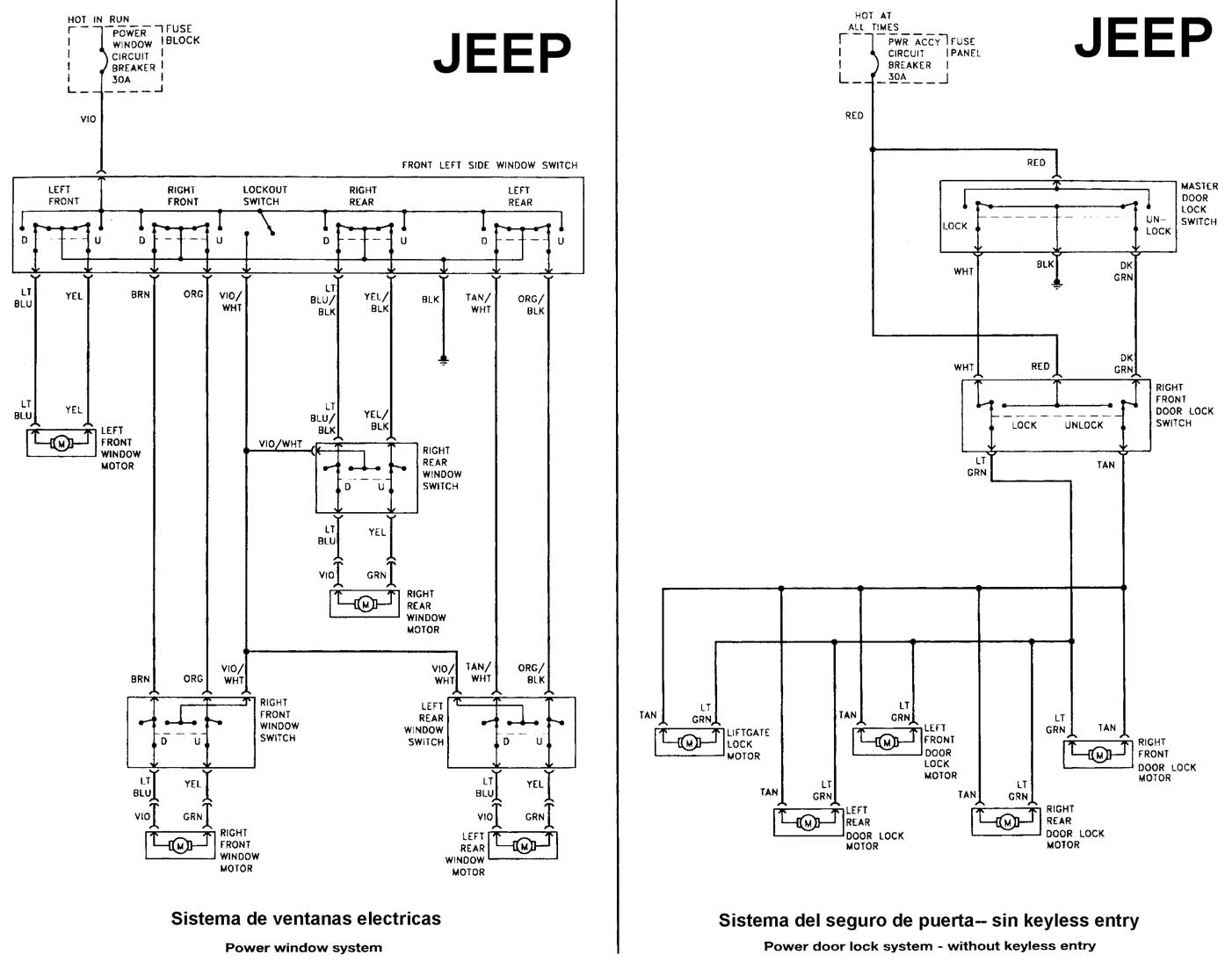

LIMPIADOR DEL PARABRISAS LIMPIADOR DE VENTANA TRASERA VENTANA ELECTRICA CONTROL PUERTAS

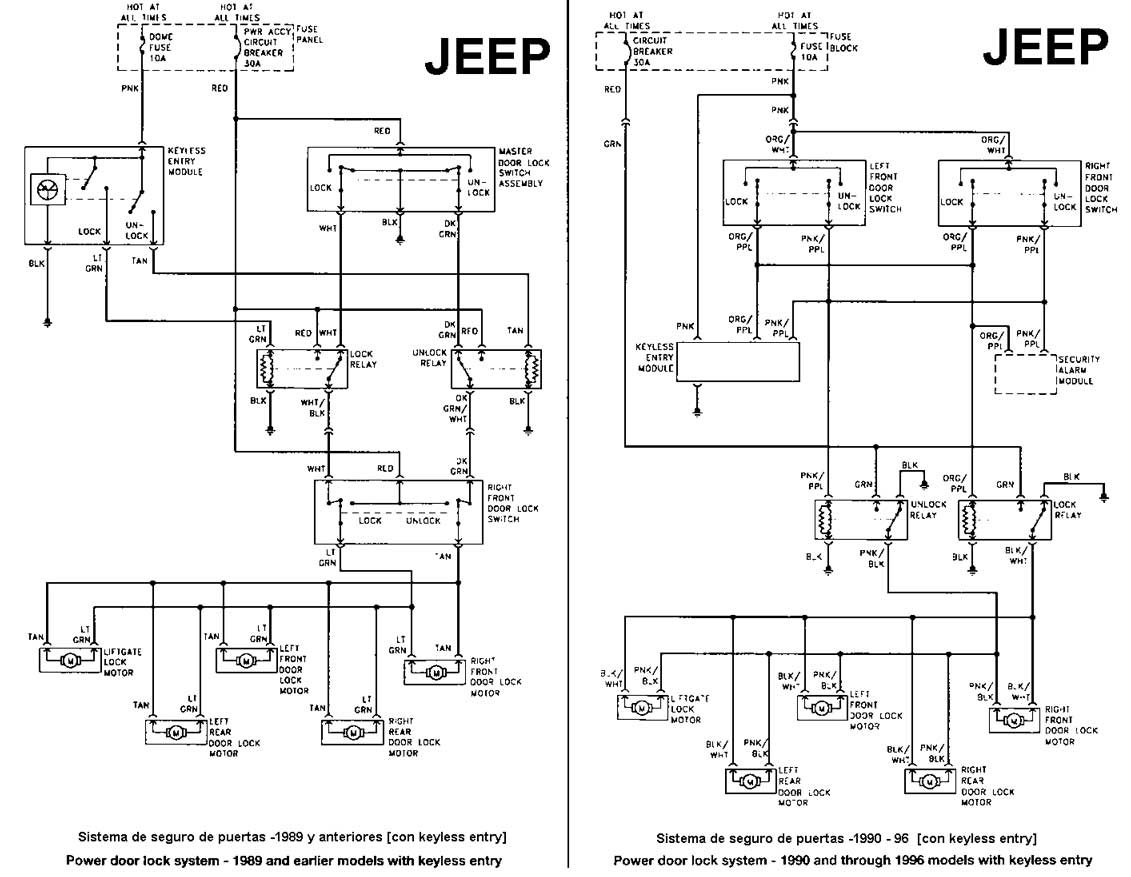

1989 SISTEMA DE SEGUROS DE PUERTAS  SISTEMA DE SEGUROS DE PUERTAS  1990-96 SISTEMA DE CALEFACTOR Y AIRE ACONDICIONADO 1984-86 SISTEMA DE CALEFACTOR Y AIRE ACONDICIONADO 1987-90

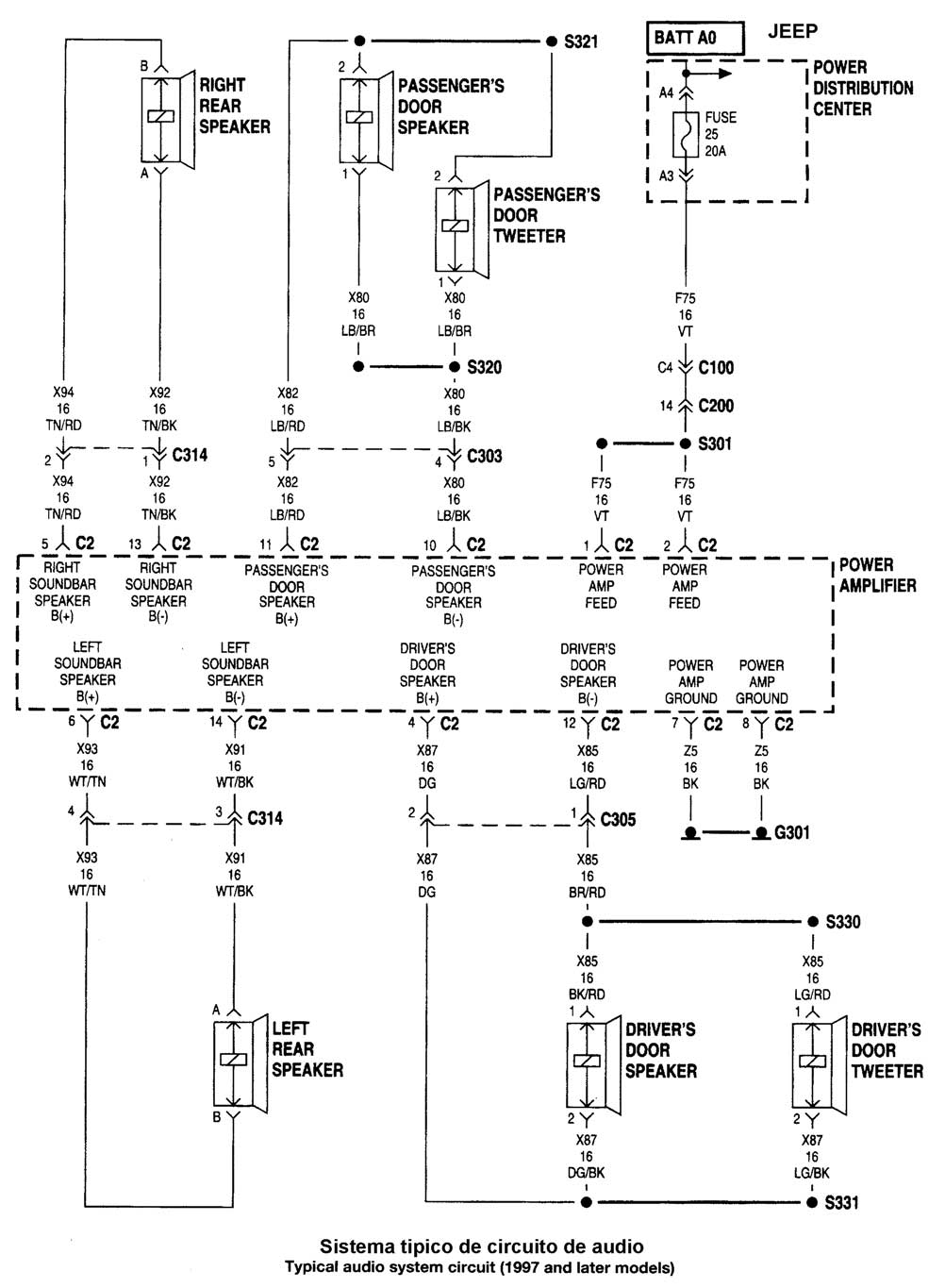

1991-96 SISTEMA DE CALEFACTOR Y AIRE ACONDICIONADO 1984-88 SISTEMA DE CONTROL DE CRUCERO 1989-96 SISTEMA DE CONTROL DE CRUCERO 1984-96 SISTEMA TIPICO DE AUDIO

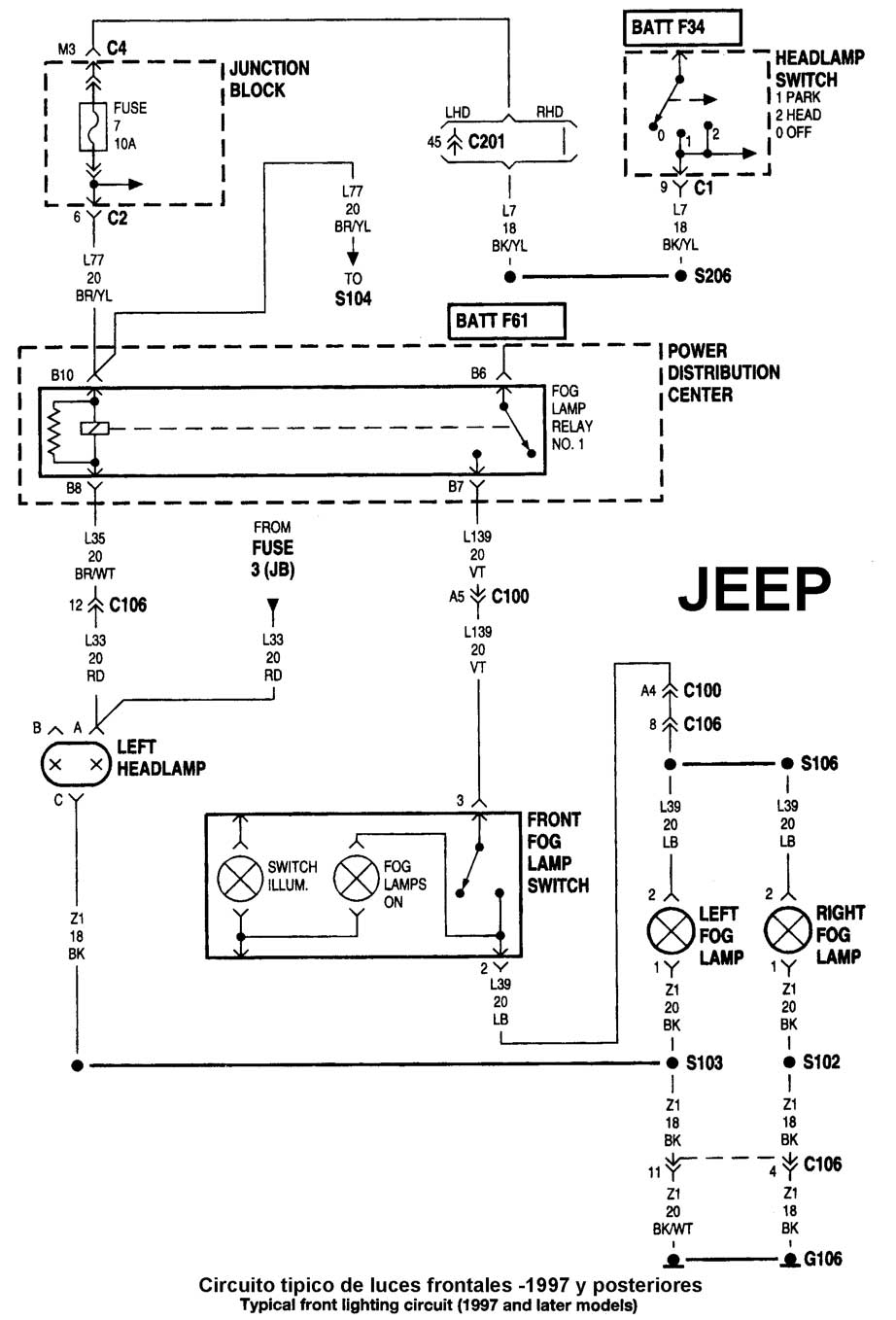

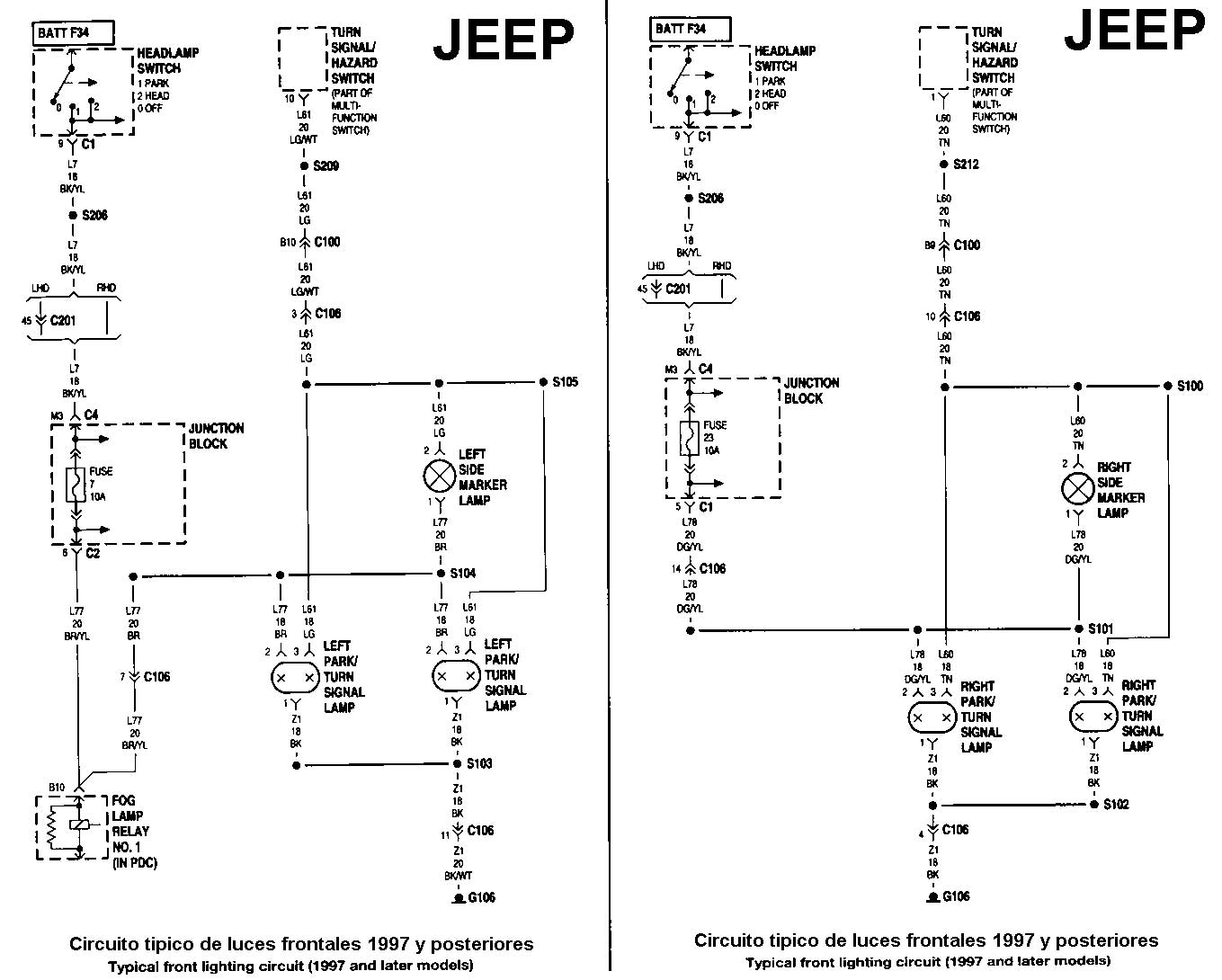

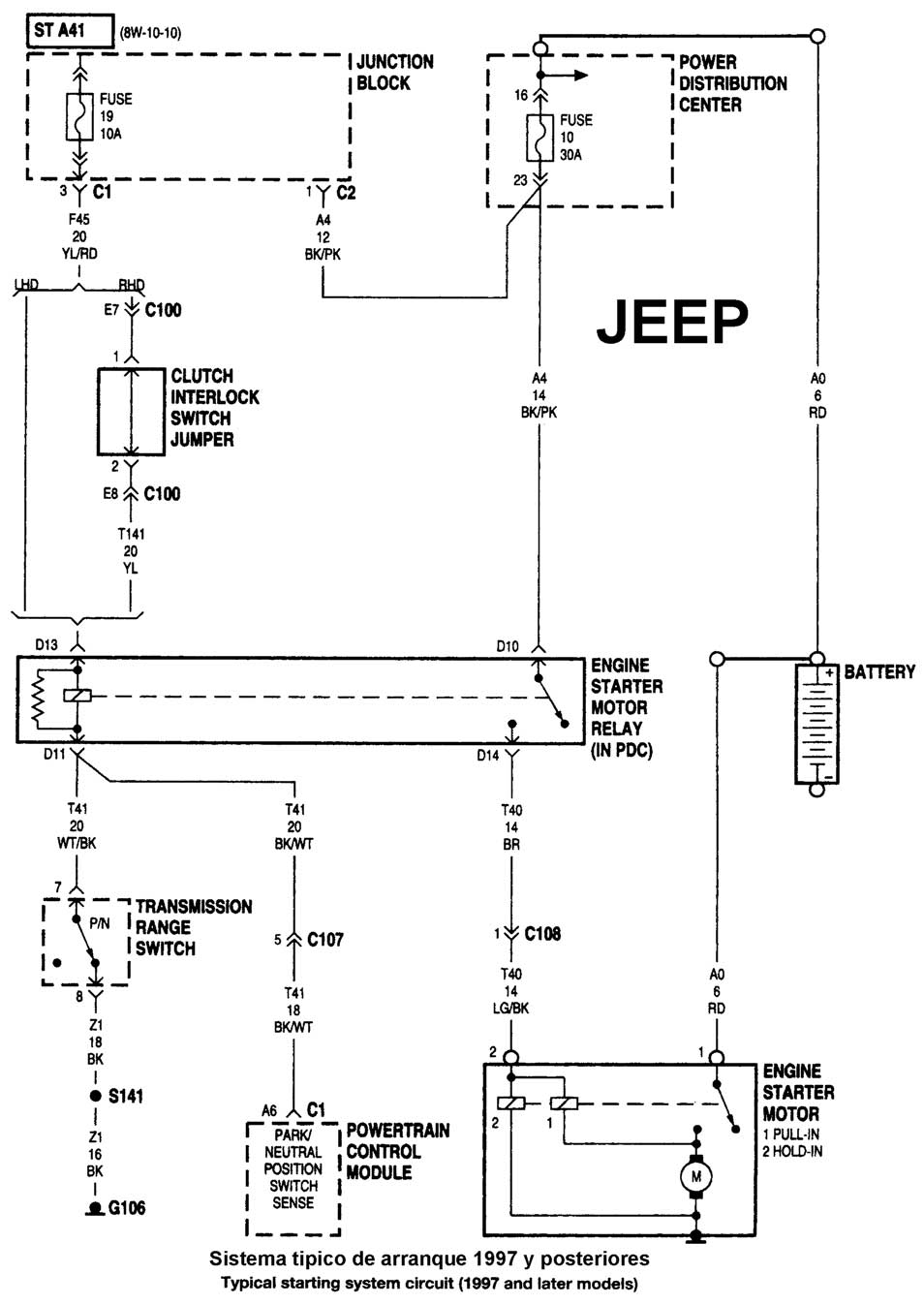

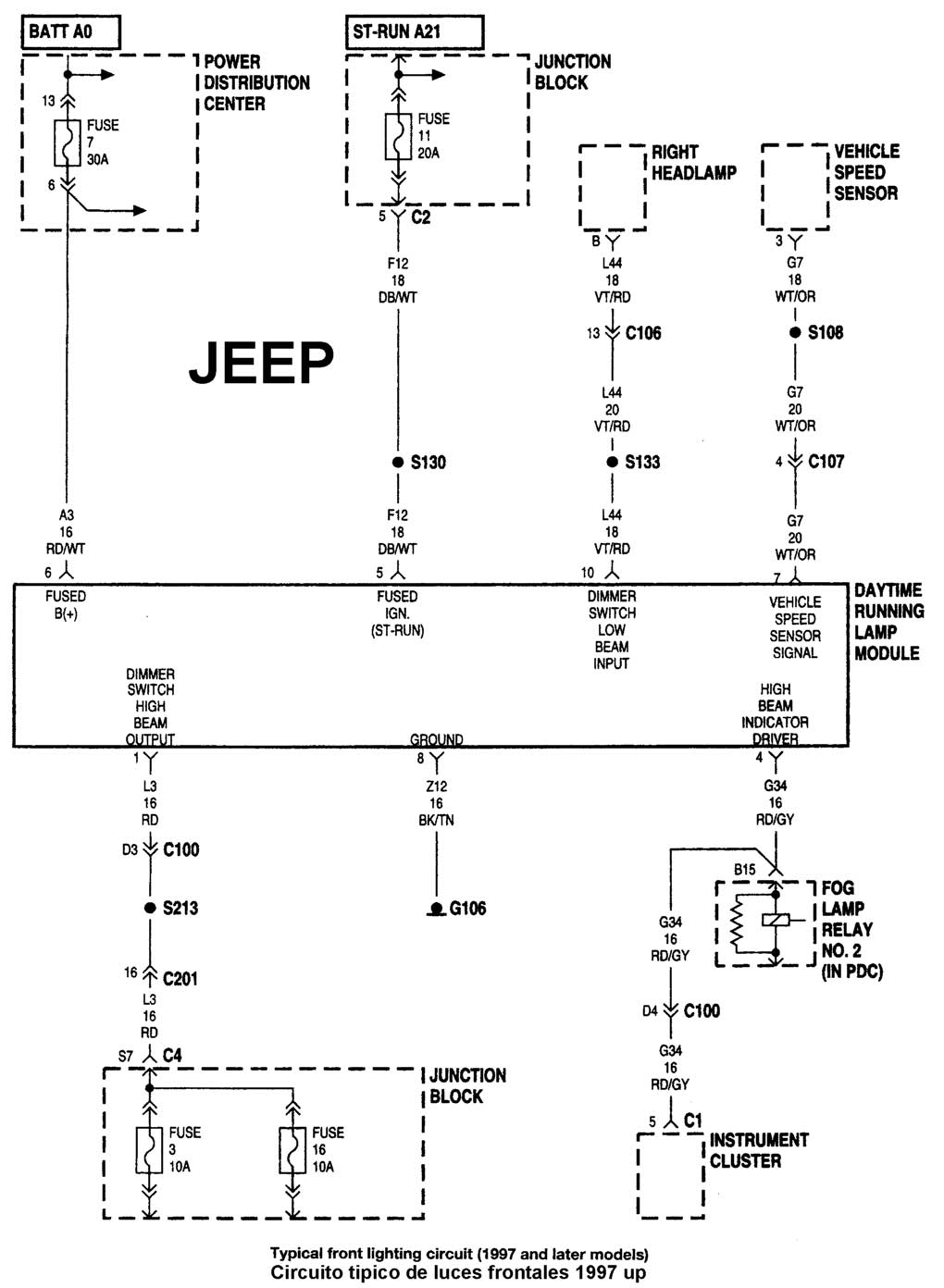

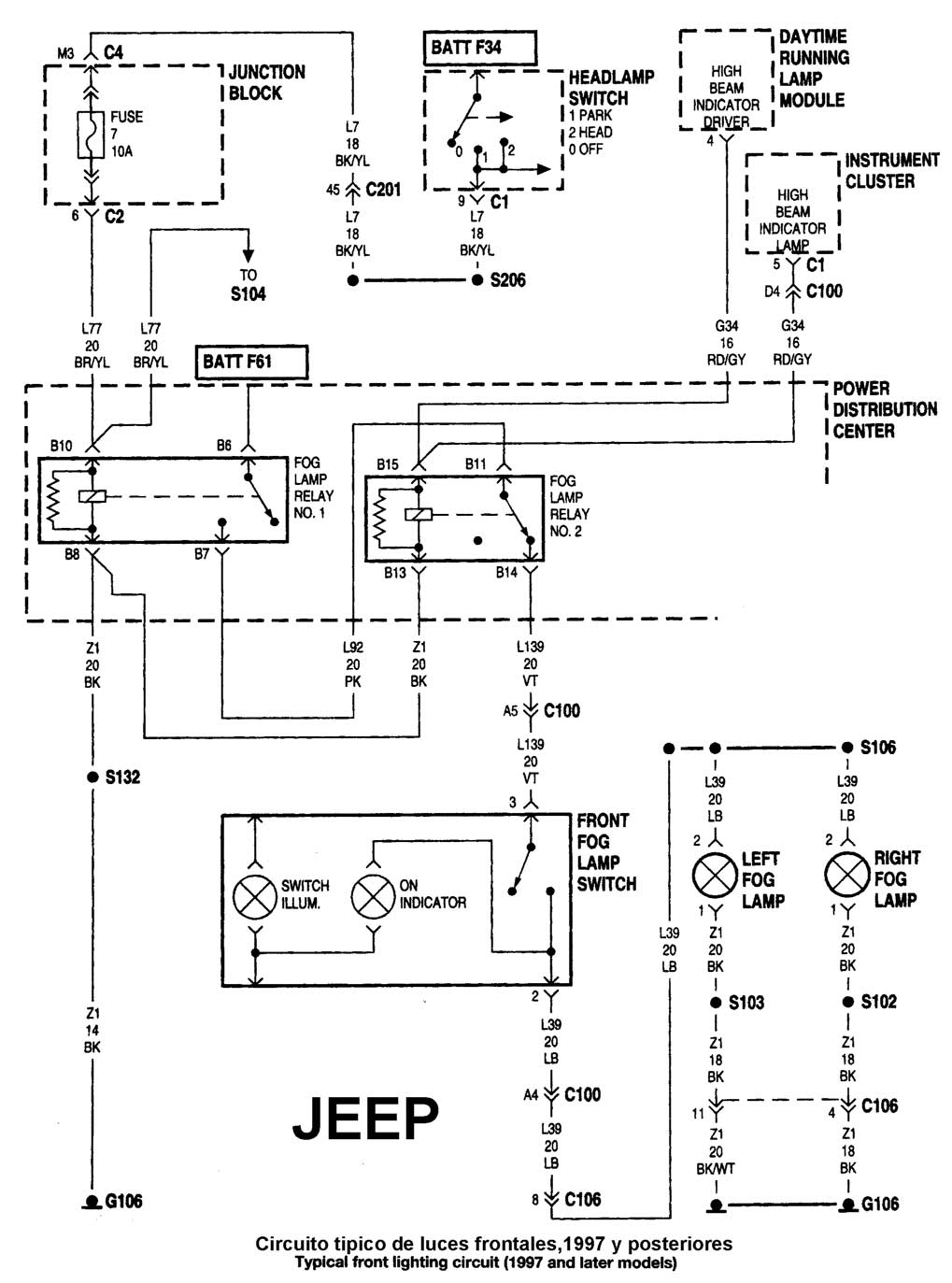

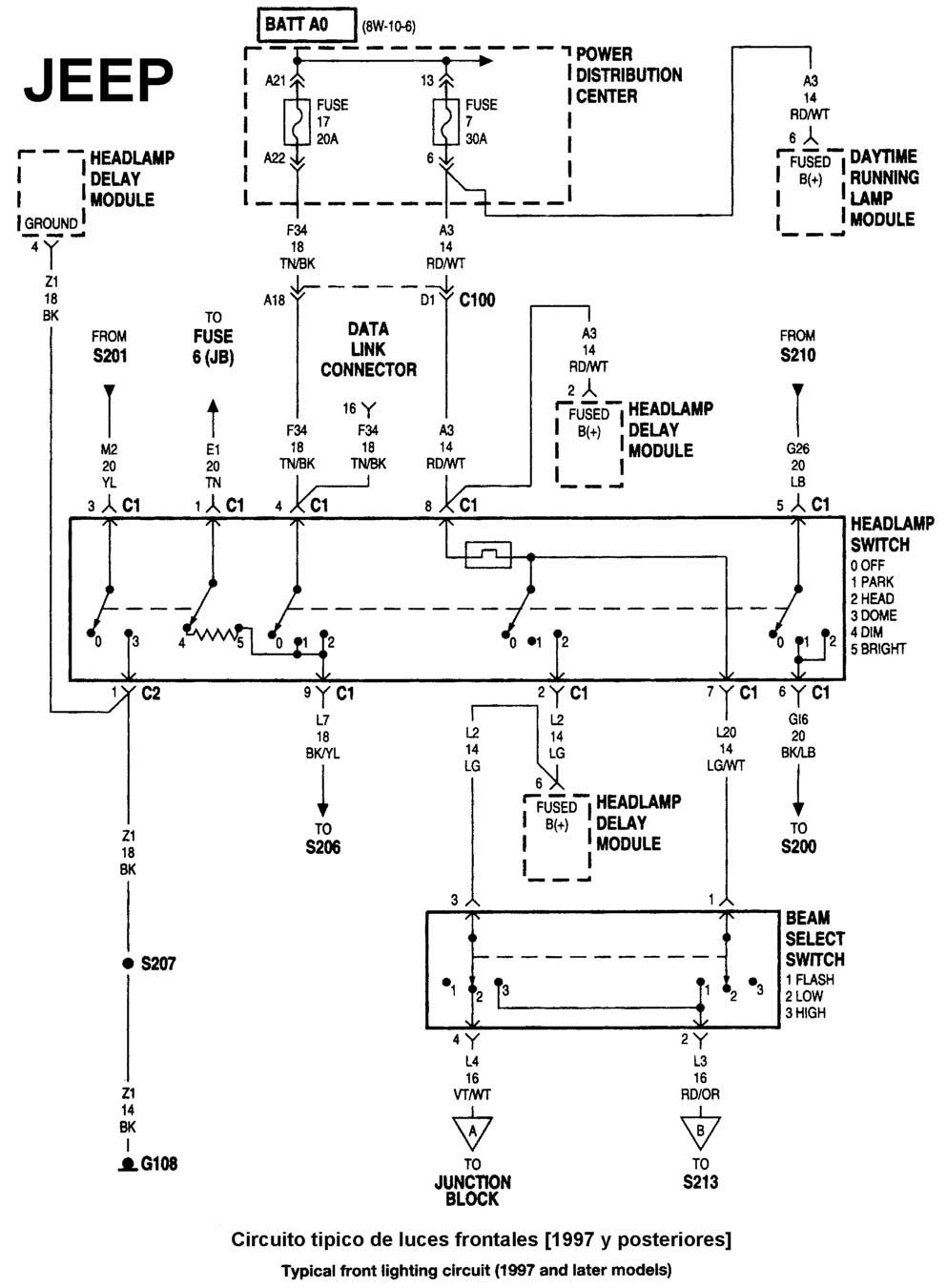

1997-UP SISTEMA TIPICO DE ARRANQUE  1997 LUCES DELANTERAS 1997 UPLUCES  DELANTERAS 1997 UPLUCES  DELANTERAS
1997 UPLUCES  DELANTERAS 1997 UPLUCES  DELANTERAS 1997 UPLUCES  DELANTERAS 1997 UPLUCES  DELANTERAS

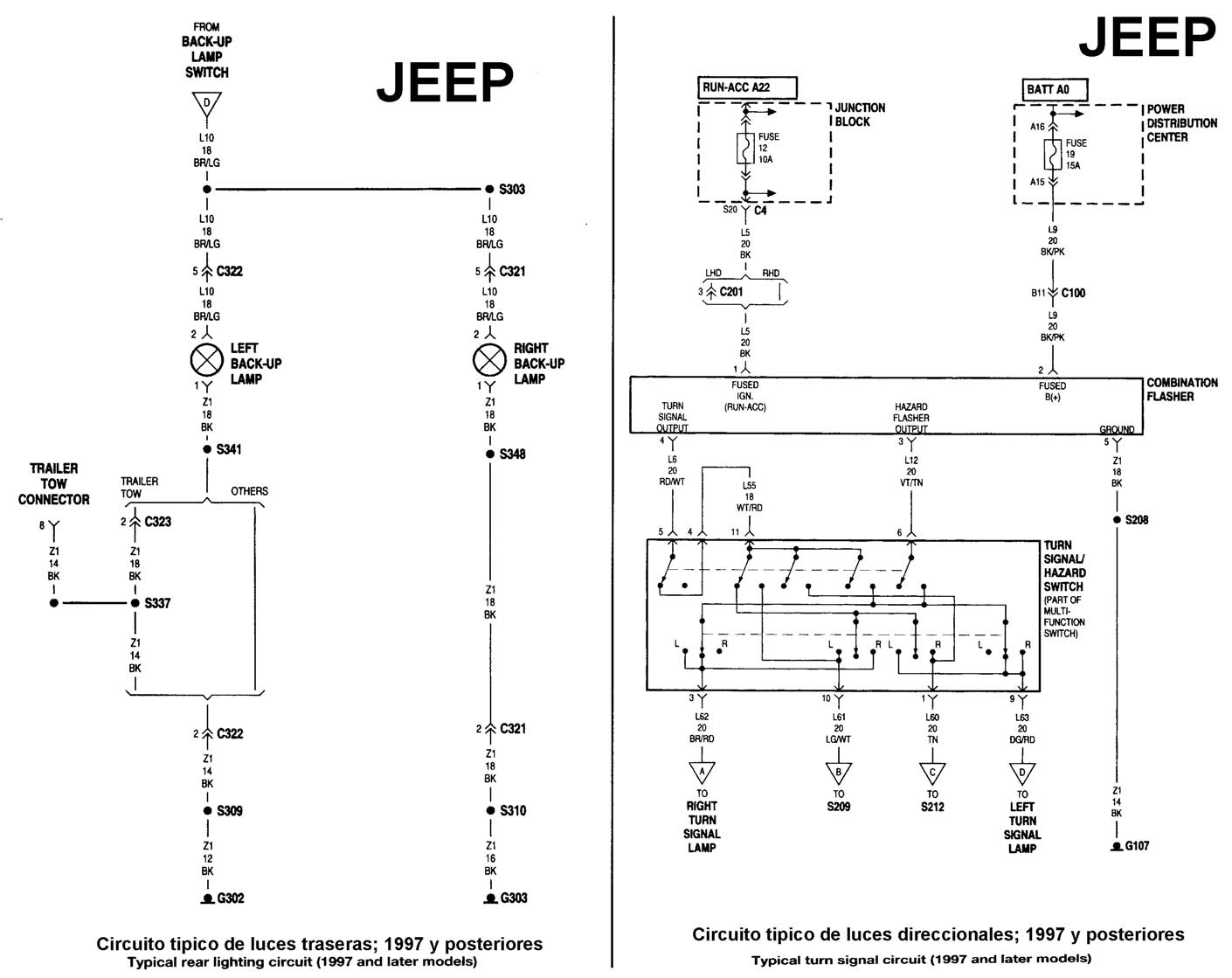

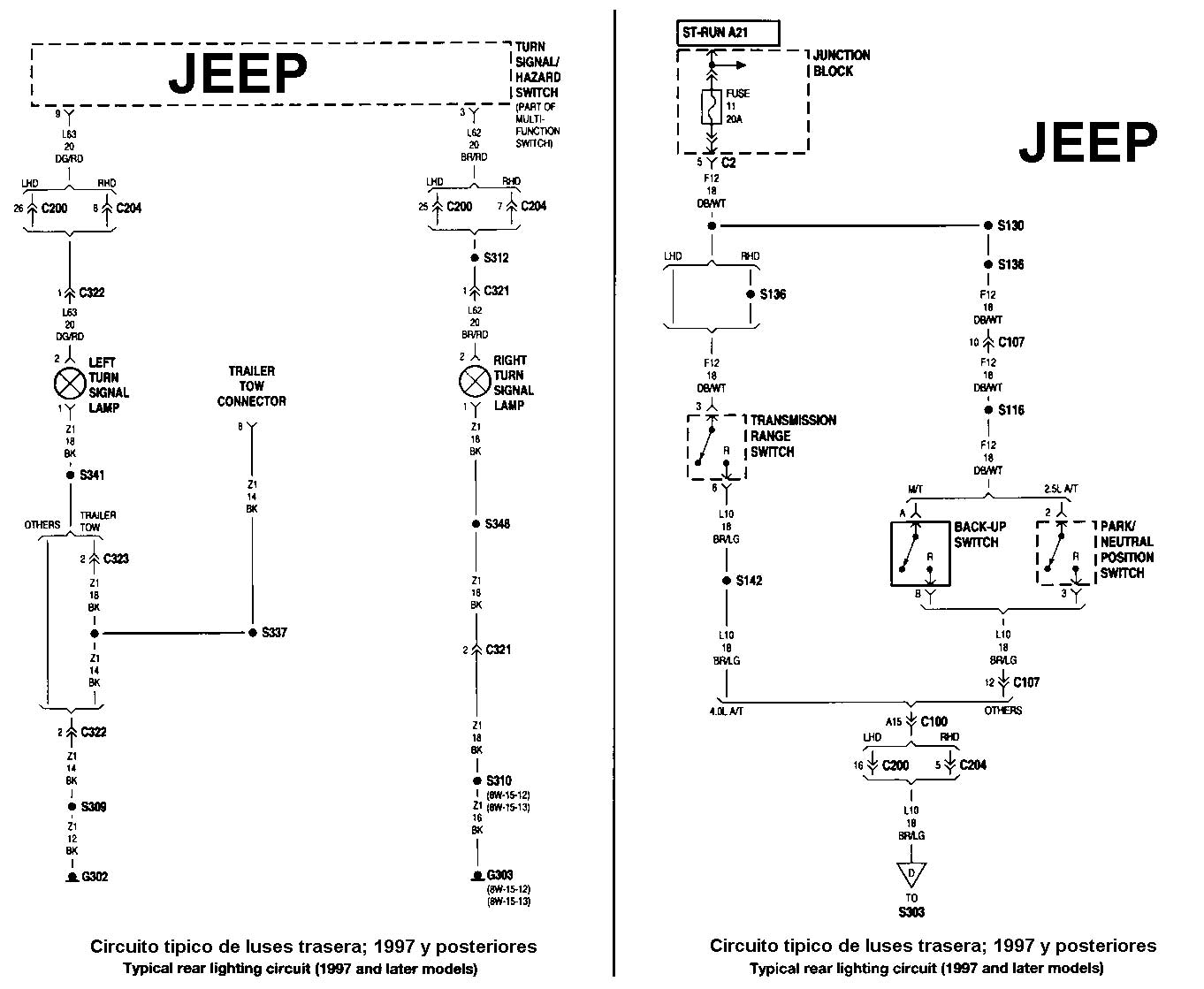

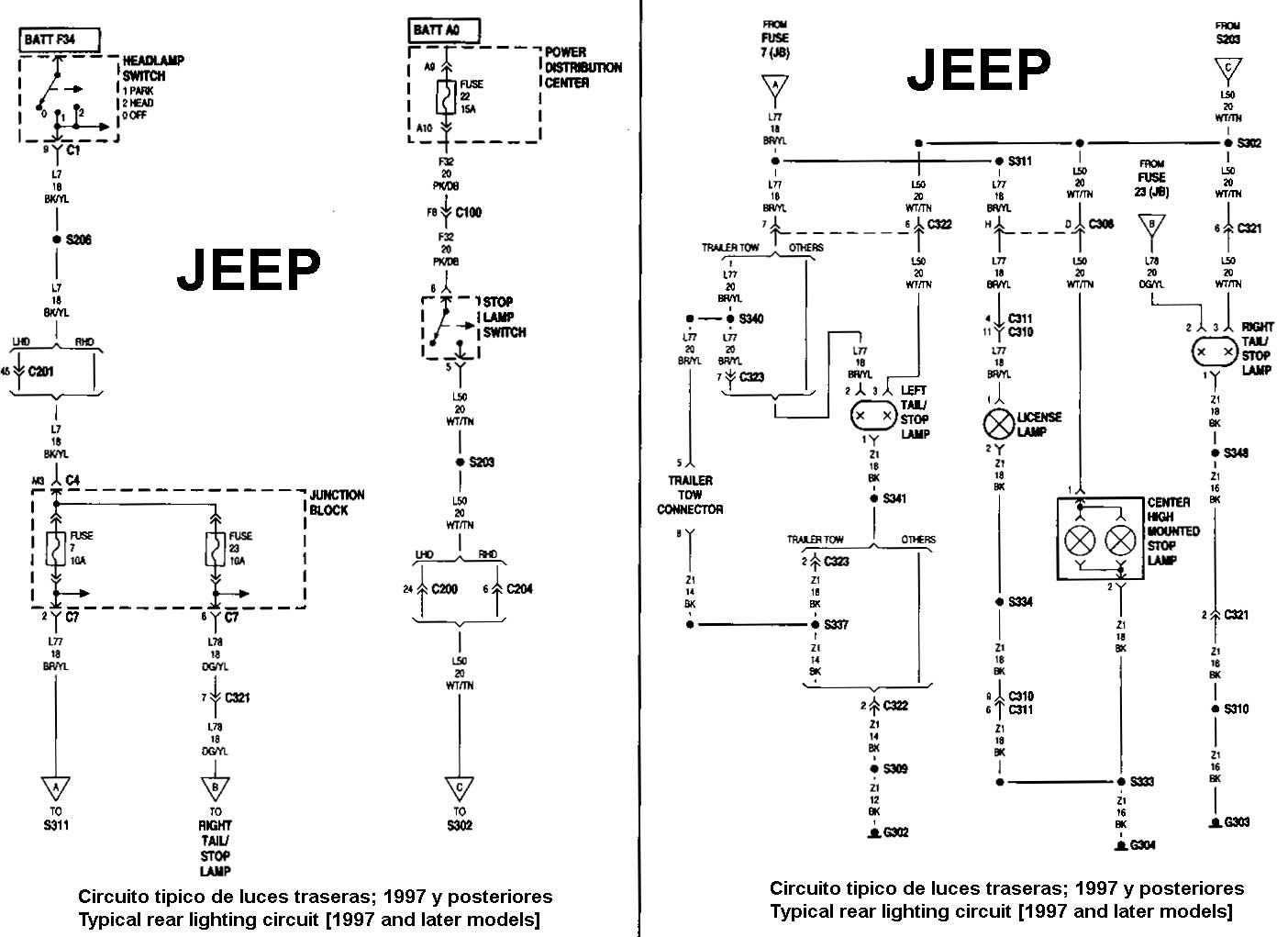

1997 UPLUCES  DELANTERAS LUCES TRASERAS 1997-UP LUCES TRASERAS 1997-UP LUCES TRASERAS 1997-UP
LUCES TRASERAS 1997-UP 1997 UP-LUCES TRASERAS 1997 UP-LUCES DIRECCIONALES 997 UP-LUCES DIRECCIONALES

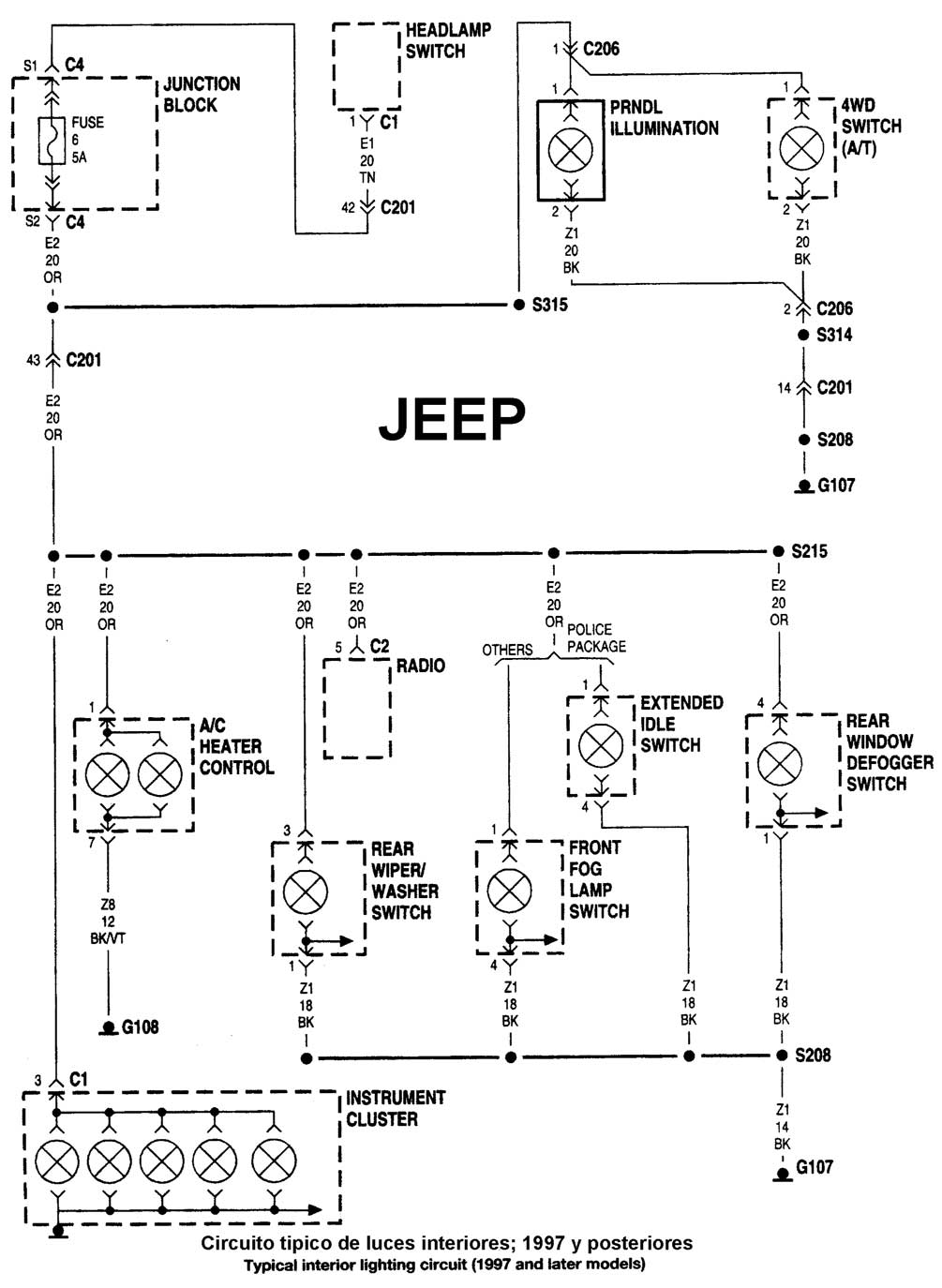

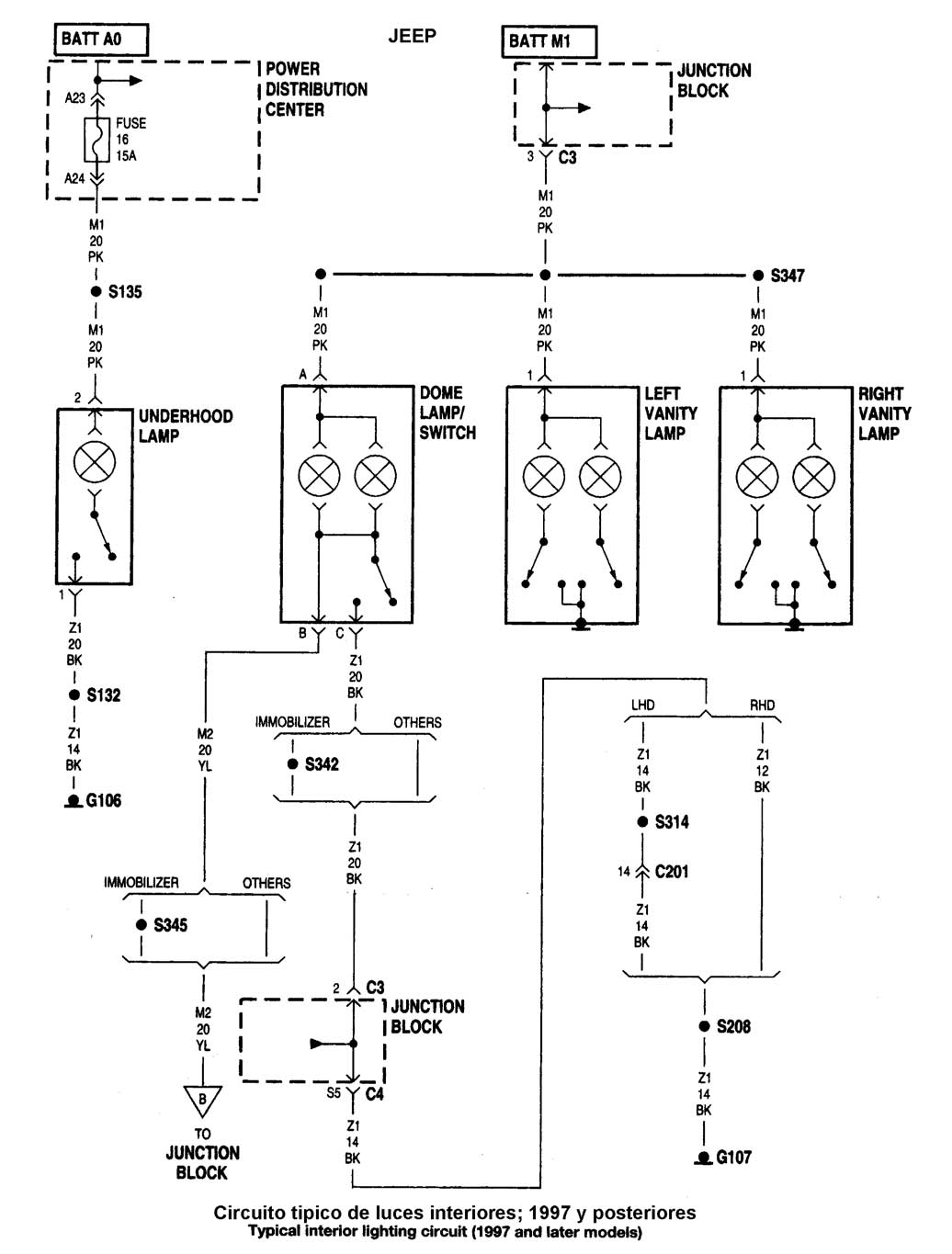

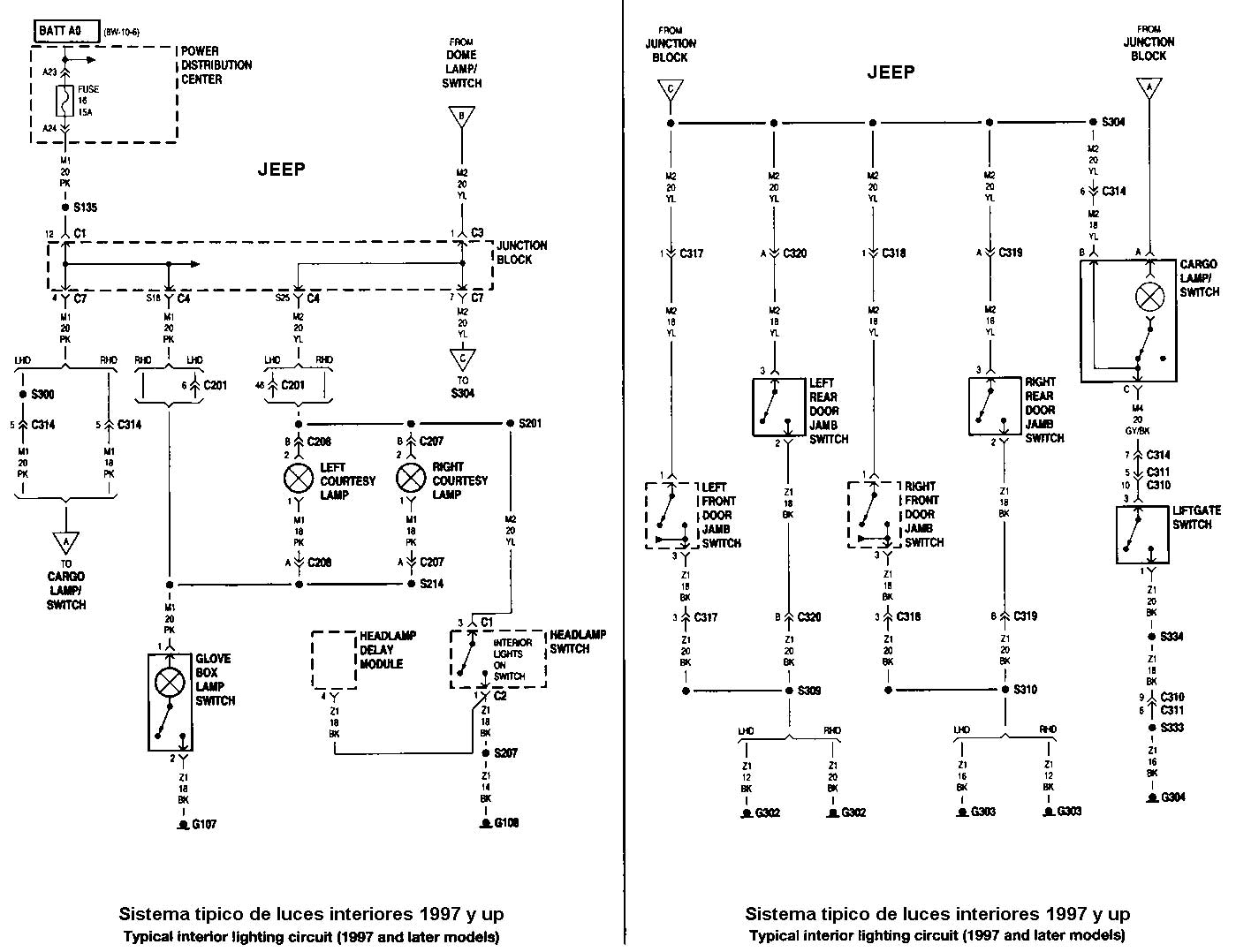

1997 UP-LUCES DIRECCIONALES 1997-UP-LUCES INTERIORES 1997-UP-LUCES INTERIORES 1997-UP-LUCES INTERIORES

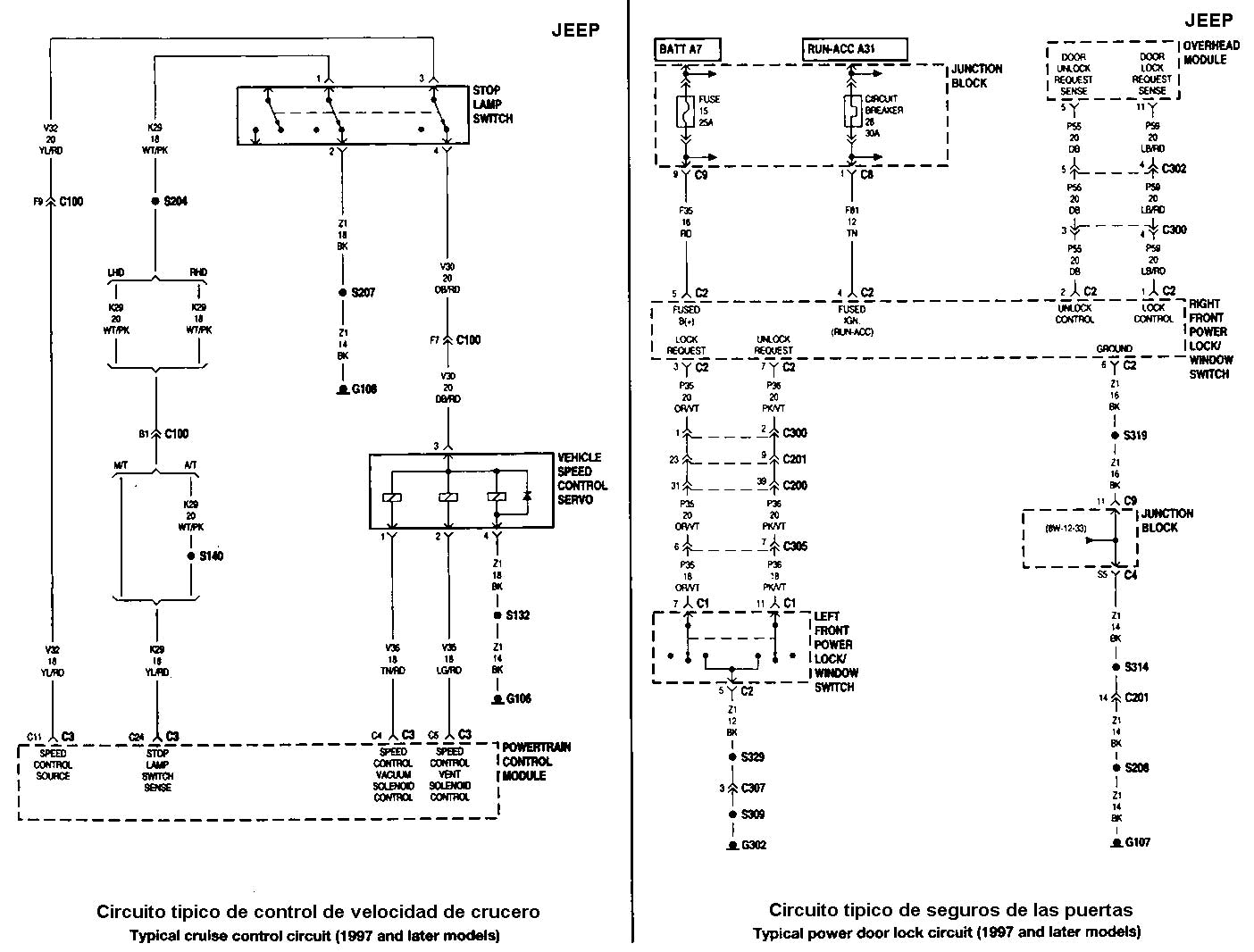

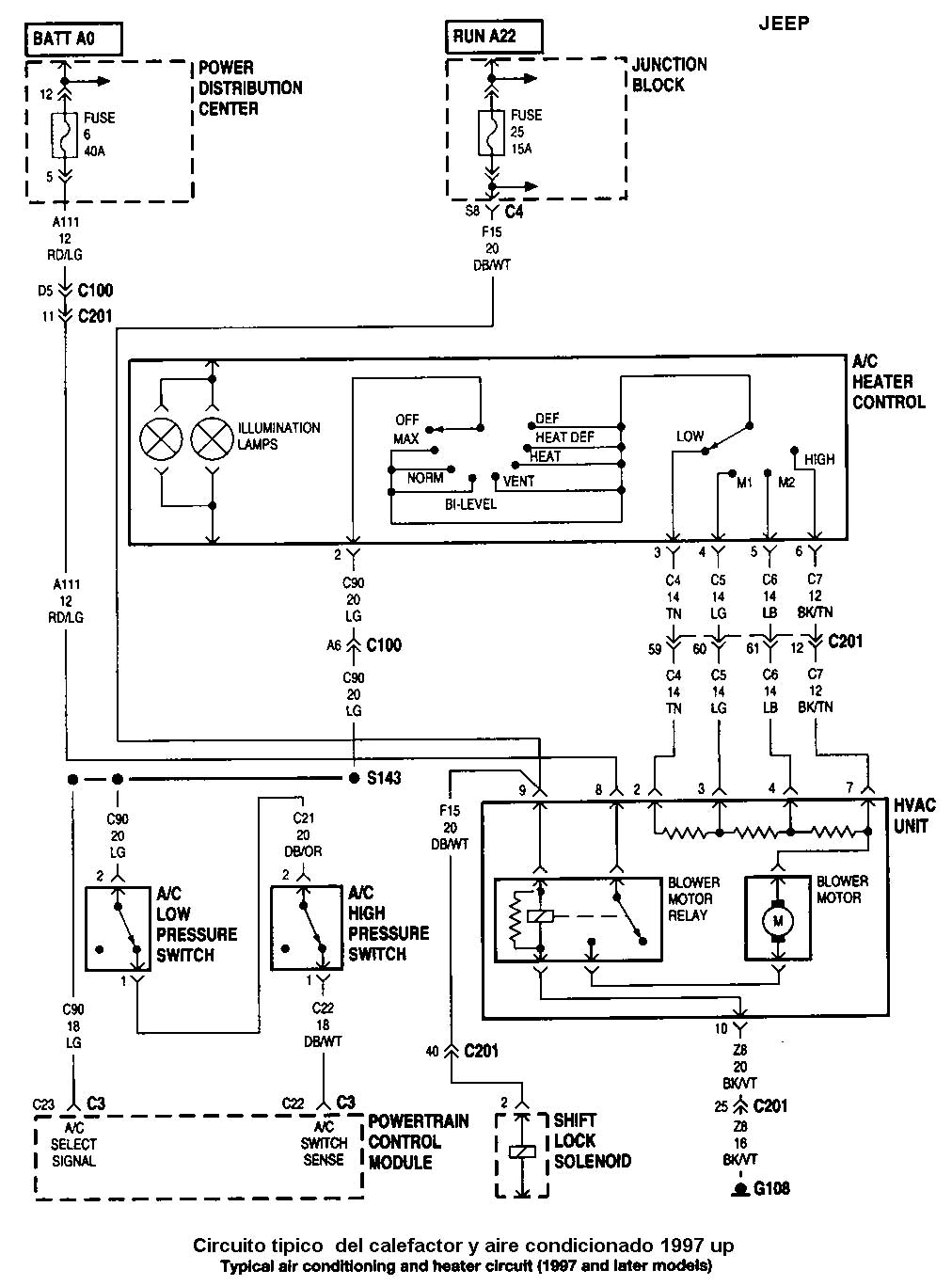

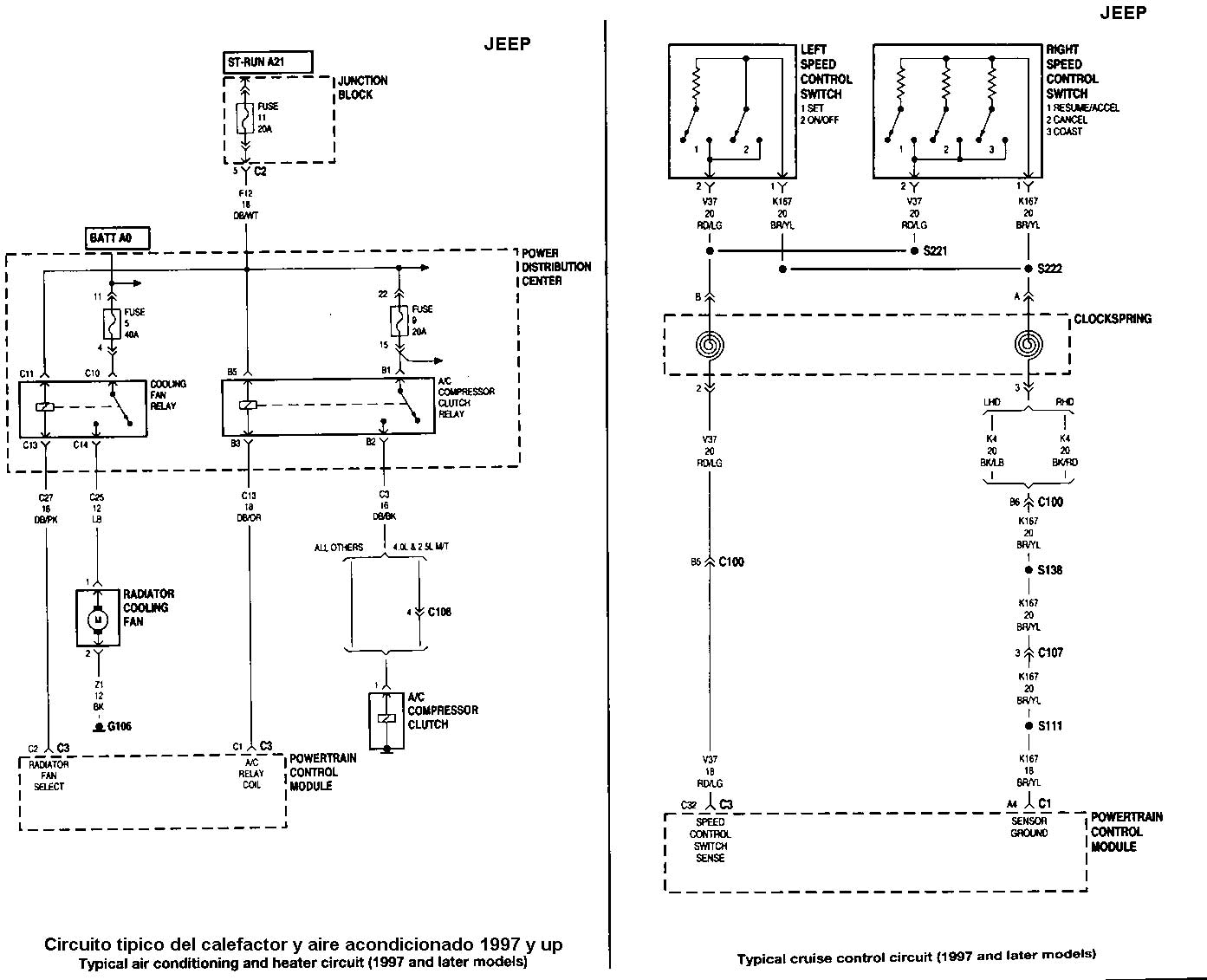

1997-UP-LUCES INTERIORES 1997-UP AIRE ACONDICIONADO Y CALEFACTOR 1997-UP AIRE ACONDICIONADO Y CALEFACTOR 1997-UP CONTROL DE CRUCERO

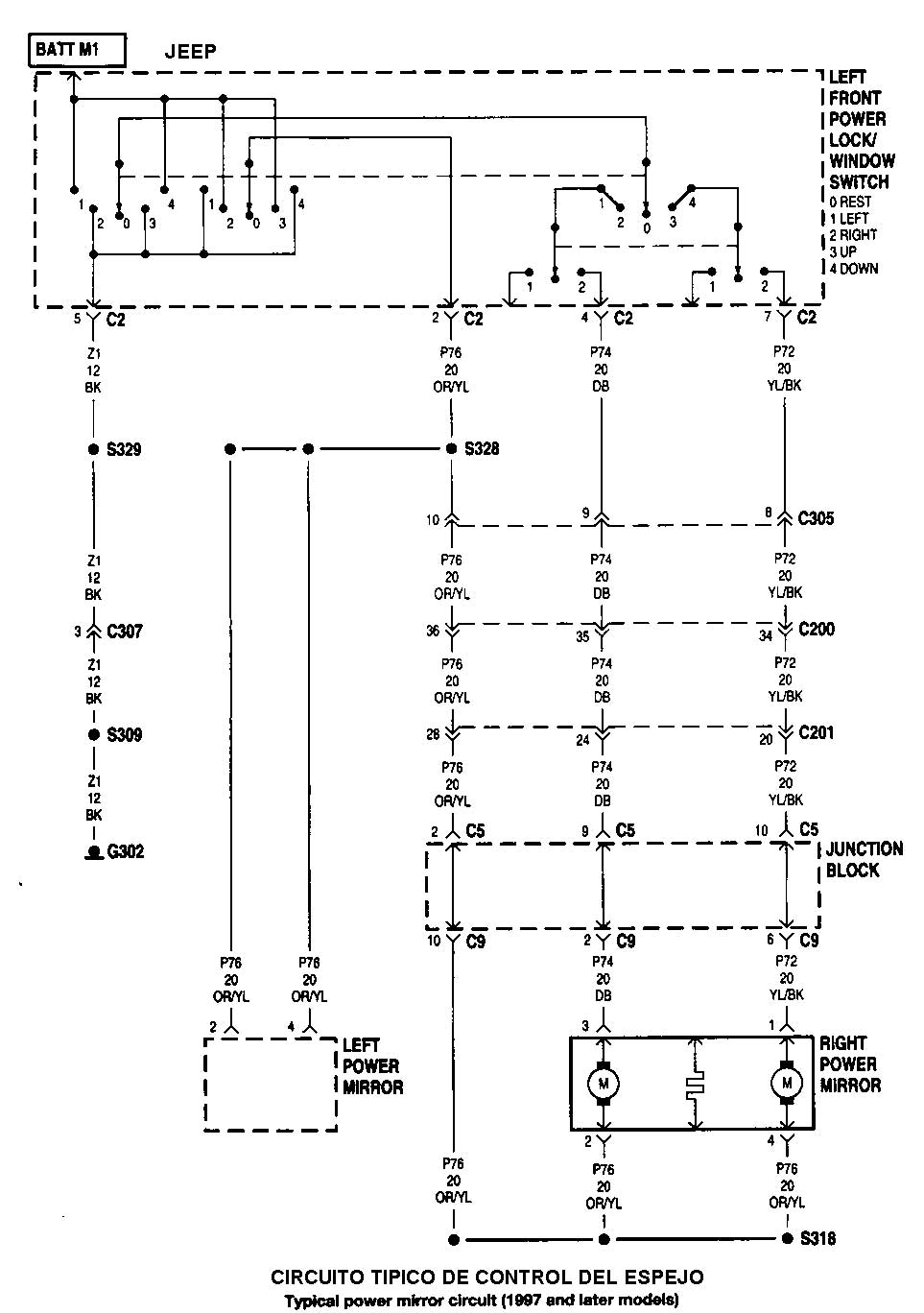

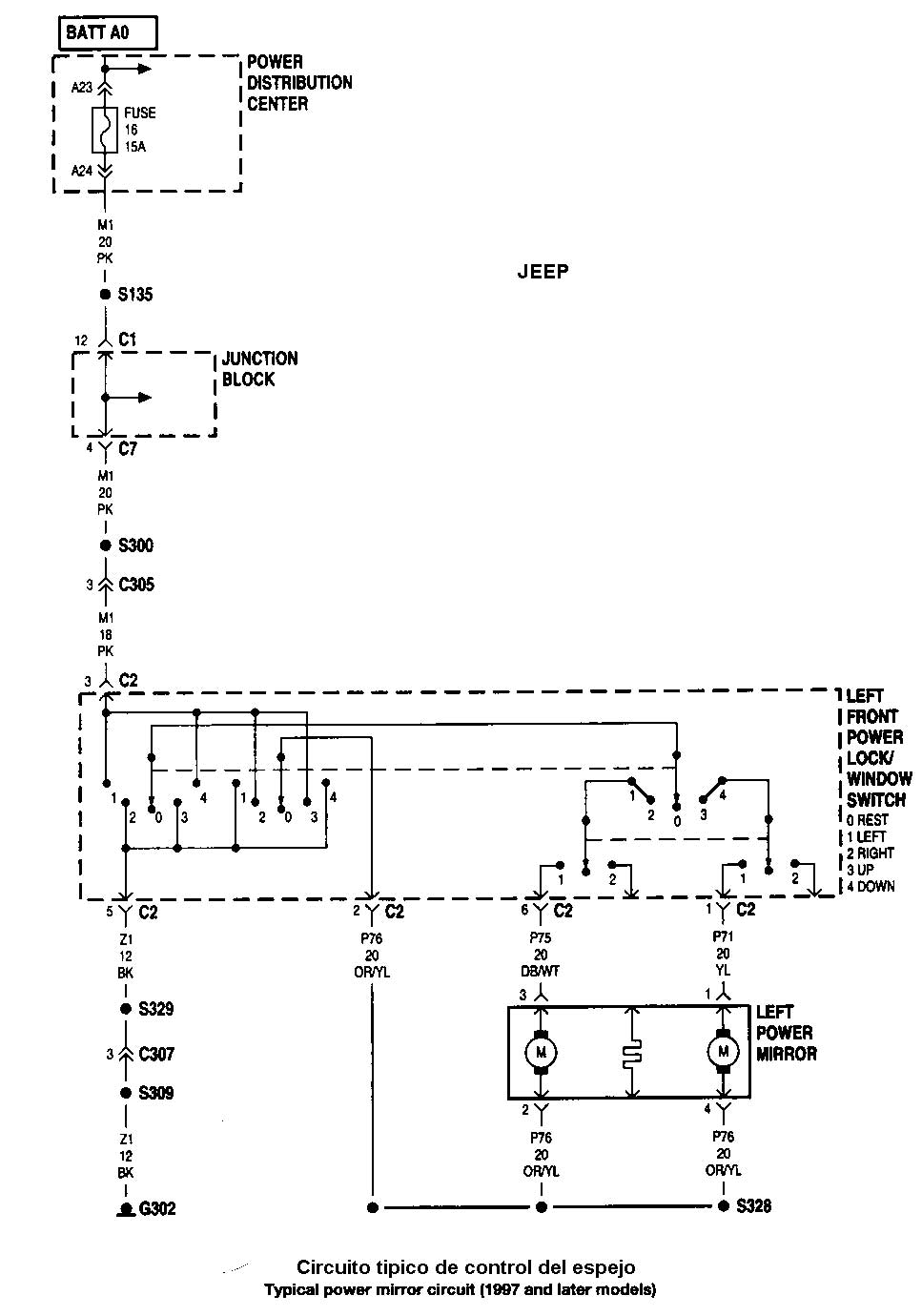

1997-UP CONTROL DE CRUCERO 1997-UP CONTROL ELECTRICO DE PUERTAS 1997-UP CONTROL ELECTRICO DE PUERTAS  1997-UP CONTROL DEL ESPEJO

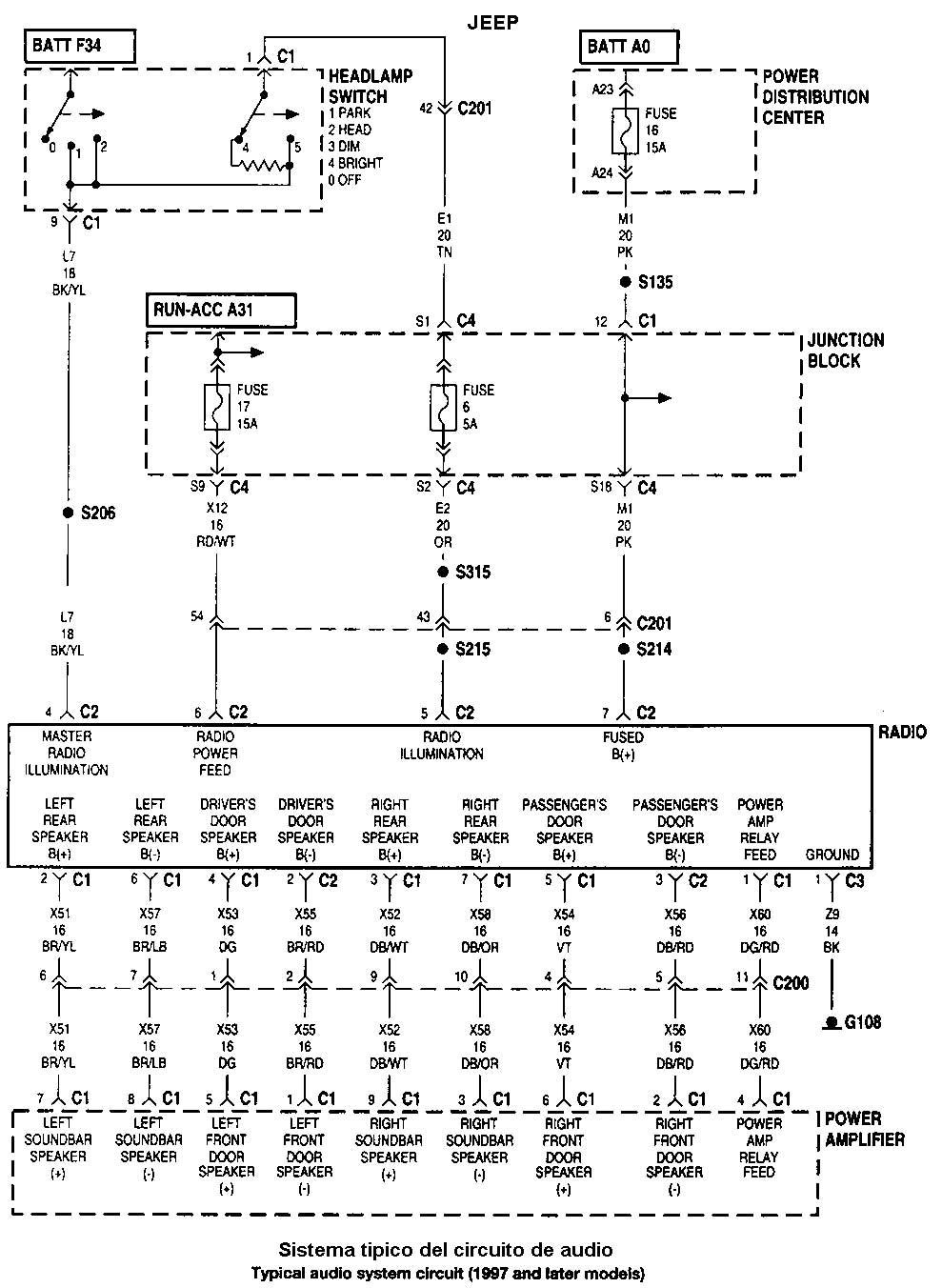

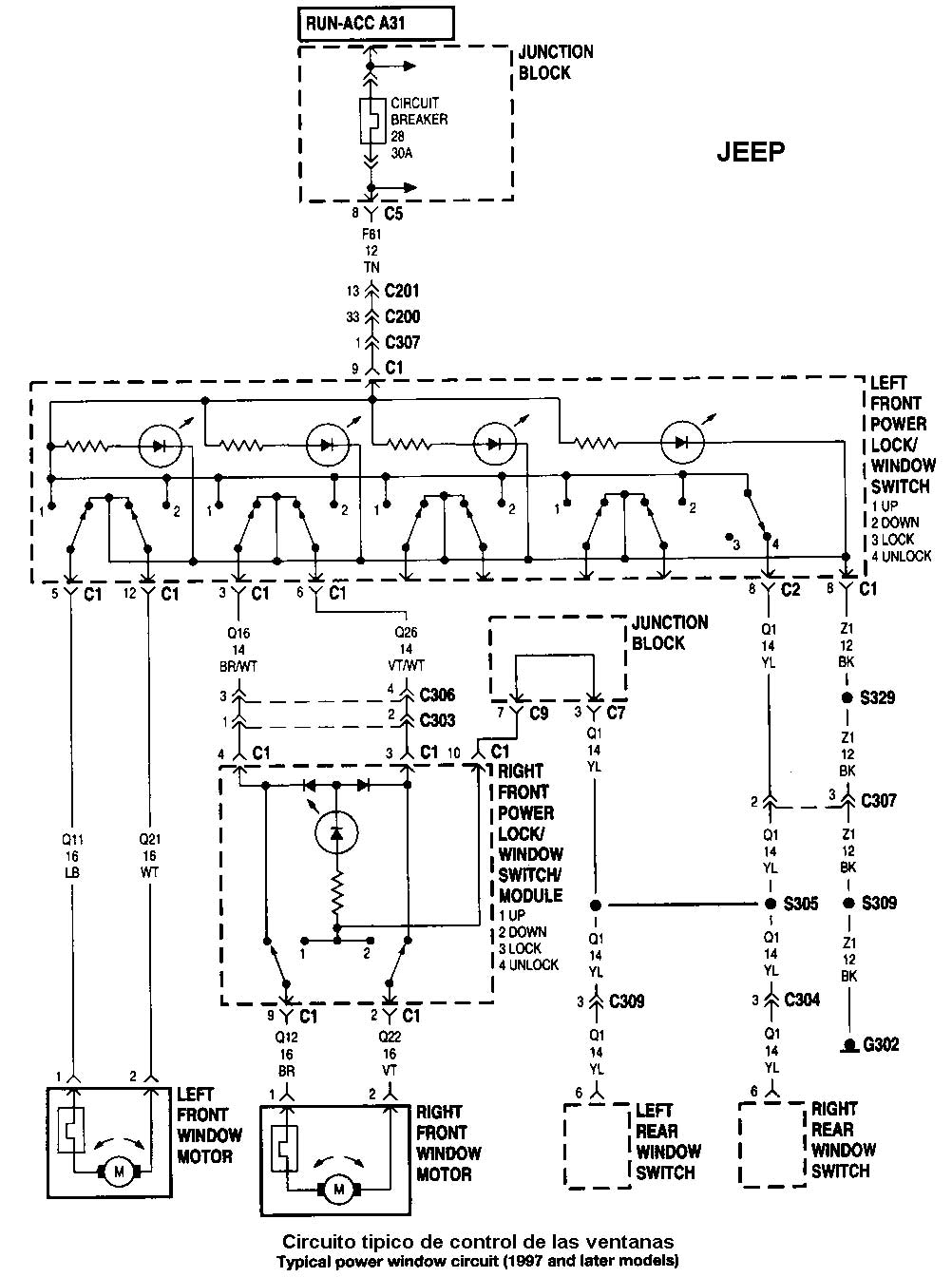

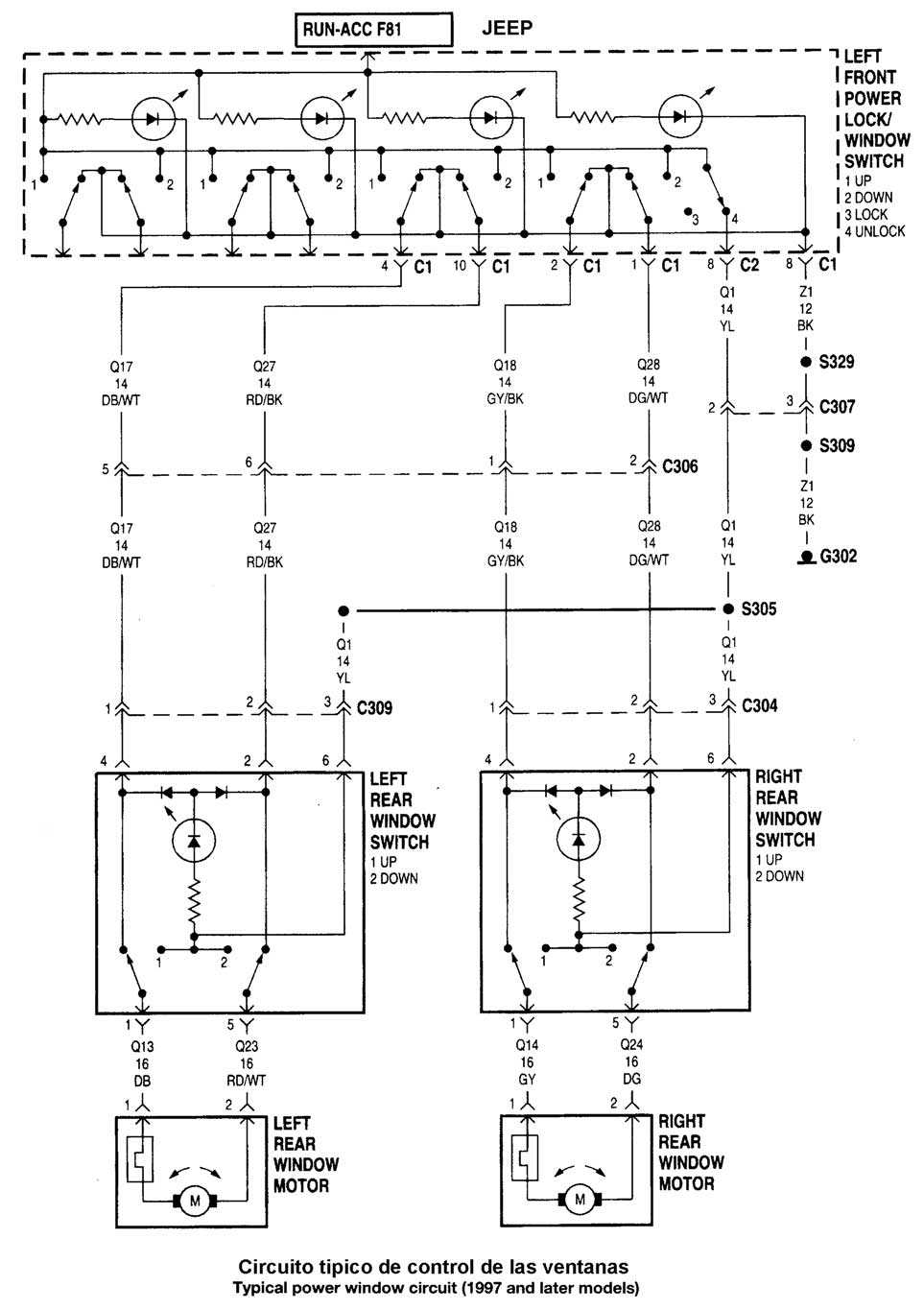

1997-UP CONTROL DEL ESPEJO 1997-UP CONTROL DE VENTANAS 1997-UP CONTROL DE VENTANAS 1997-UP SISTEMA DE AUDIO

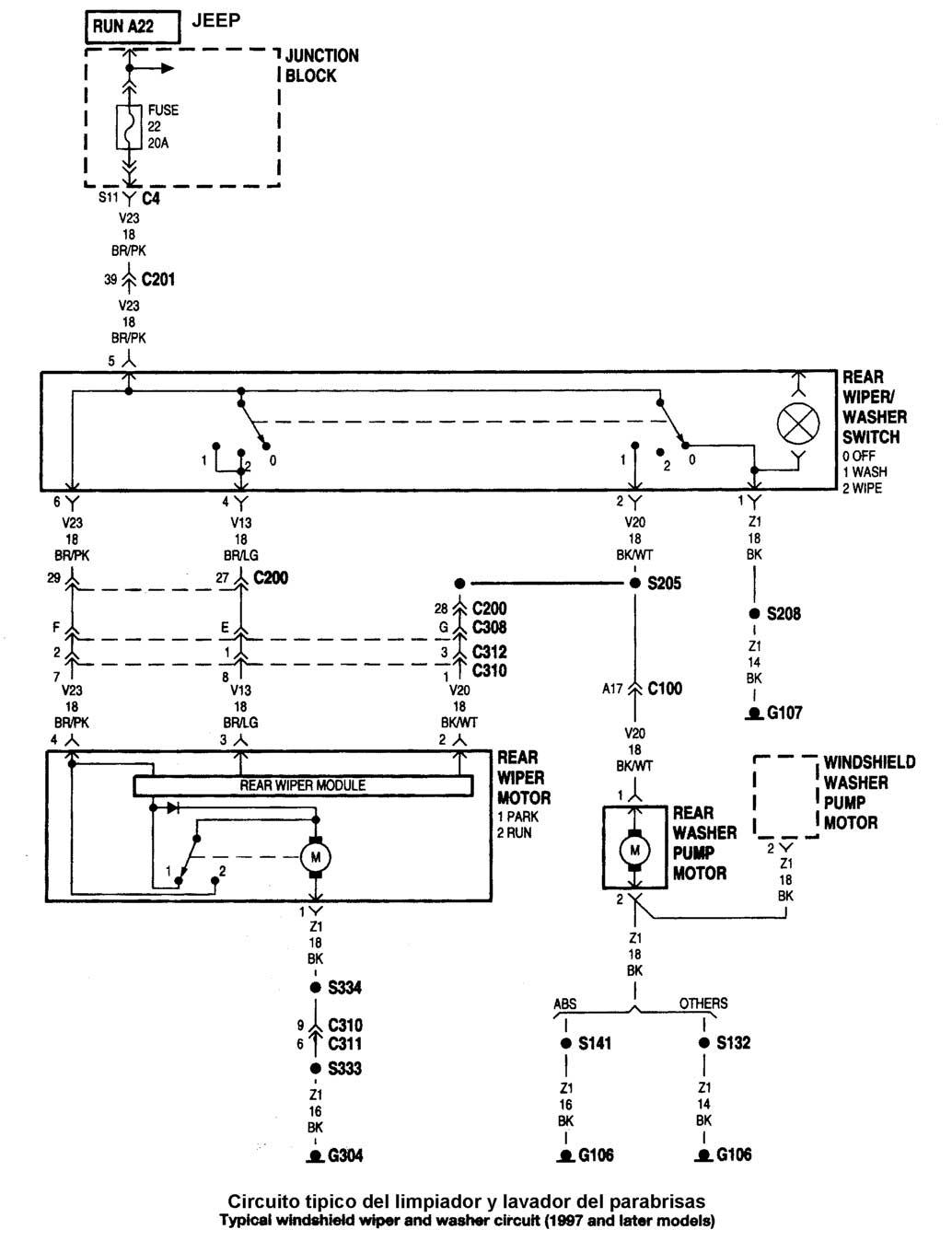

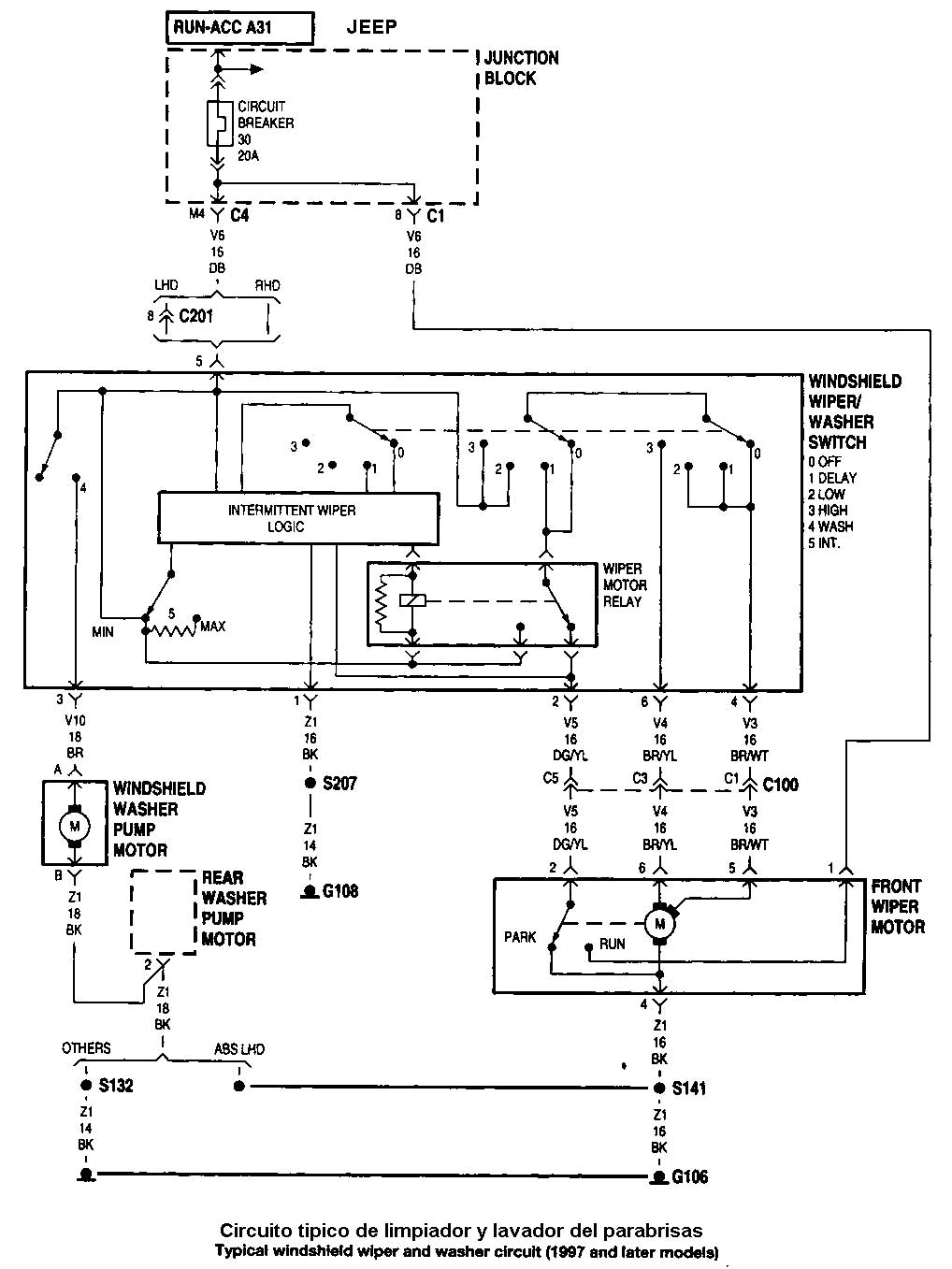

1997-UP SISTEMA DE AUDIO 1997-UP LIMPIADOR Y LAVADOR DEL PARABRISAS 1997-UP LIMPIADOR Y LAVADOR DEL PARABRISAS

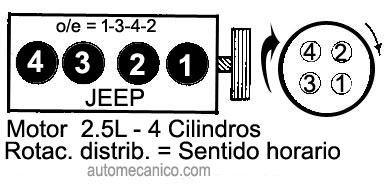

Orden de encendido 2.5L Orden de encendido 2.8L Orden de encendido 4.0L
