BANDA DE TIEMPO

MOTOR NISSAN 3.0L

Correa de Sincronizasion

VG30E

BANDA DE TIEMPO [TIMING BELT] NISSAN MOTOR  3.0L  VG30E
Descripcion y forma o modo de instalacion de la correa y termostato...

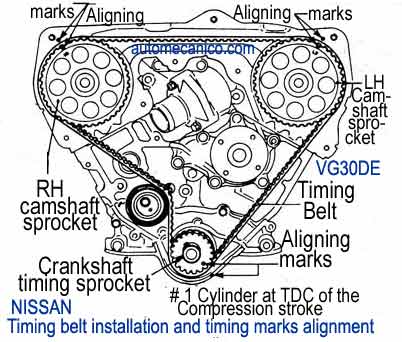

Las flechas indican, las marcas que deben alinearse,
las flechas de la parte superior señalan unos puntos grabados en relieve sobre la tapa, o lamina posterior de los engranes.
◄Tambien se puede ver, el elojamiento del termostato [3 tornillos o pernos].
A la izquierda del alojamiento, se ve una maguera, a la cual se debe poner especial cuidado, o cambiarla si existe sospecha de que esta en malas condiciones.
Cuando cambie el termostato tenga mucho cuidado al instalarlo, debido a que tiene una sola posicion en la que se acomoda perfectamente.
◄El componente que vemos en la parte baja, es la bomba de agua.

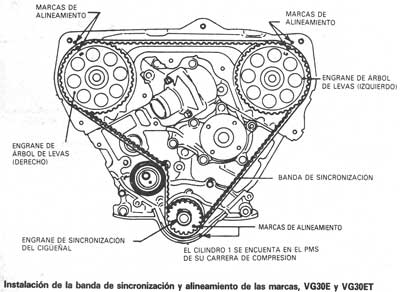

Recuerde: al instalar la banda, acomode los puntos de los engranes, en sus respectivas marcas,
 de tal manera que la parte floja de la banda, quede para el lado del tensor,
despues de ello, mueva el tensor para que tense la banda, y apriete el tornillo.
 tome nota que antes de apretar el tornillo, debe darle un ligero movimiento hacia la derecha al engrane del ciguenal...
..con la intencion de que tense bien la banda, y comprobar la posicion de las marcas.
Y finalmente, cuando considere que ya instalo la banda; dele dos vueltas al engrane del ciguenial, para confirmar la posicion de las marcas en el mismo lugar.

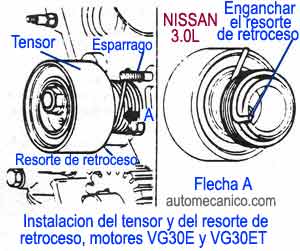

Aqui se muestra el,Tensor ▲

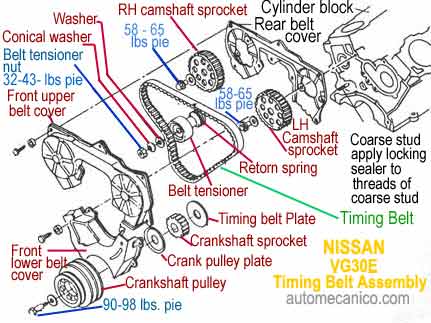

La funcion de ajustar la tension de la banda o correa de distribucion; se hace tomando como base la posicion excentrica del tornillo o perno que lo fija al bloque de cilindros.
▲Aqui mostramos, la marca del engrane en el cigueñal; la flecha inferior muestra un pequeño corte en la estructura de la bomba de aceite; estas dos marcas deben alinearse. Tenga mucho cuidado al apretar este tornillo o tuerca; han habido casos que se afloja,y otros en que se ha quebrado por estar demasiado apretado, es mejor torquearlo. 32/43 ft lbs-
Como es comun, las variantes o formas de instalar algunos componentes, dan lugar a las ampliaciones de informacion especifica.

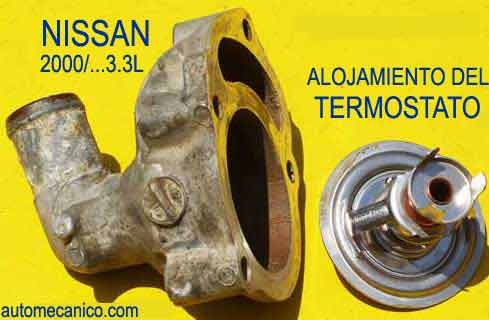

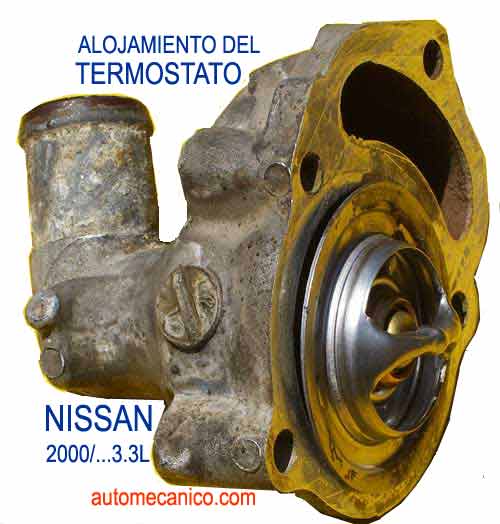

Si usted nota que el alojamiento del termostato tiene la figura que se muestra; significa que el termostato se ubica como se indica en la figura.[4 tornillos]
Esta posicion hace muy dificil la instalacion, debido a que la pestania donde se aloja el contorno del termostato esta en el motor.
Por ello antes de usar pegamento simule bien la instalacion, y asegurese de que el contorno encaje en la pestania

VER:  MAS IMAGENES RELACIONADAS

Actualizacion Constante

Agosto 2013

autor: Enrique Celis
