TRANSMISIONES AUTOMATICAS

FORD

FORD / MAZDA

TRACCION DELANTERA  parte 2

FORD : CD4E  | MAZDA LA4A-EL  4 VELOCIDADES  FWD  ELECTRONICO

CONTOUR |  ESCAPE | COUGAR | MYSTIQUE | PROBE |

Viene de la pagina anterior..
1] Modulo de control PCM- powertrain control module
2] Sensor de masa de aire-mass air flow sensor
3] Modulo de control de encendido-ignicion control module
4] Sensor de posicion del ciguenial-crankshaft position sensor
5] Transmision control Over drive- [TCIL}
6] Interruptor de control de transmision {TCS]
7] Sensor de velocidad del vehiculo - VSS
8] Sensor de posicion de la garganta de aceleracion -TPS
9] Aire acondicionado clutch- ACC
10] Sensor de velocidad de la transmision- TSS
11] Interruptor on/off - [BOO] switch
12] Sensor de temperatura del motor -ECT
13] Sensor de temperatura de la transmision - TOT
14] Ensamble del cuerpo de valvulas-SBA
15] Sensor de posicion de la palanca de cambios- MLP

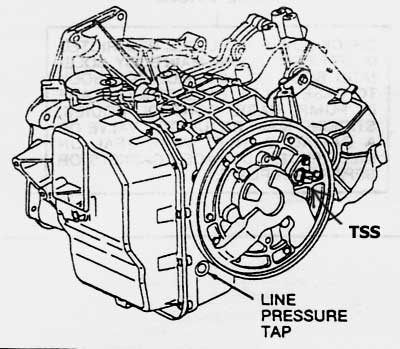

El sensor de velocidad de la transmision [TSS] es un embobinado magnetico que envia una senial al modulo de control PCM, indicando la velocidad de la turbina acoplada al eje [shaft].
Este sensor, puede hacer que la luz de over drive, se muestre intermitente, indicando fallas en el acople de over drive
[en algunos casos, el problema puede estar en el sensor, o en el circuito que lo conecta]
TSS sensor [observe la ubicacion en las figuras del parrafo anterior]
El sensor de velocidad del vehiculo [VSS] es un embobinado magnetico que envia seniales al PCM, indicando la velocidad del vehiculo
se encuentra ubicado en la parte superior donde conecta una de las flechas  [eje de velocidad constante, junta homocinetica], fijado con un  tornillo de 8mm.►

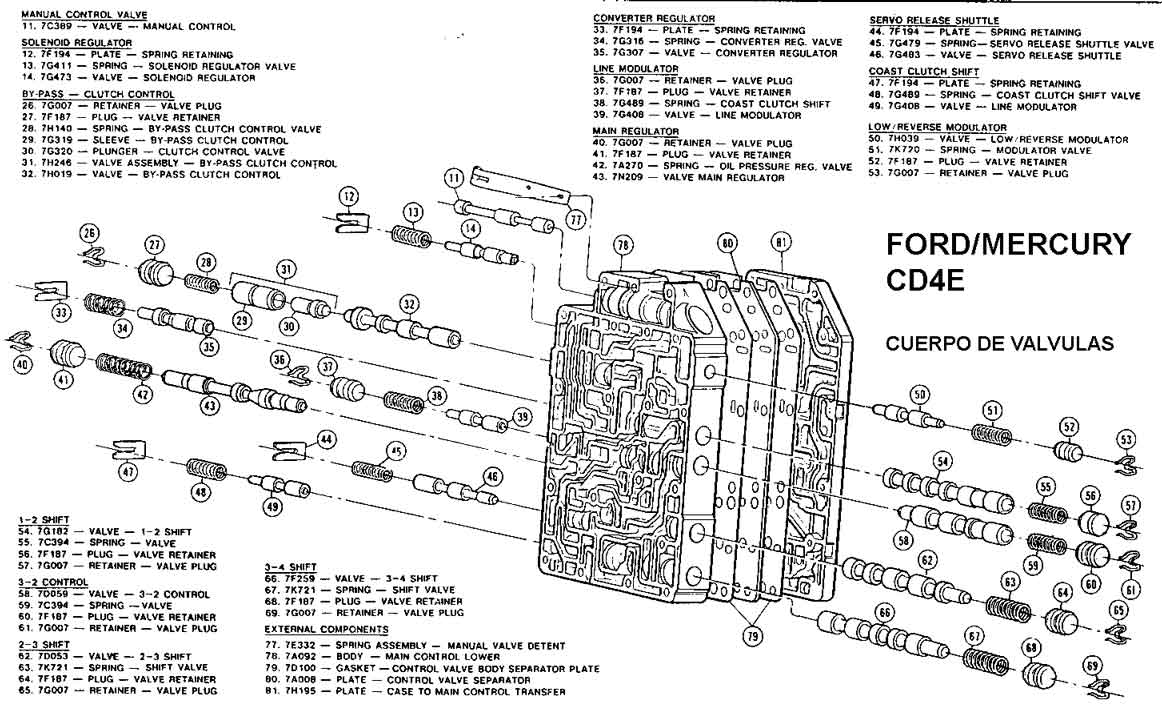

CUERPO DE VALVULAS

Como una observacion, le indicamos lo siguiente:
Dentro de la transmision; alambres y conectores trabajan inundados de aceite; por eso se recomienda usar el aceite especificado por el fabricante, el cual protege y ayuda, a la insulacion de los alambres.
Igualmente, no deje conectores flojos, si le es posible, use atadores plasticos [lazos]
