FRENOS DE TAMBOR

MECANICA BASICA

FRENOS TRASEROS   Parte 7

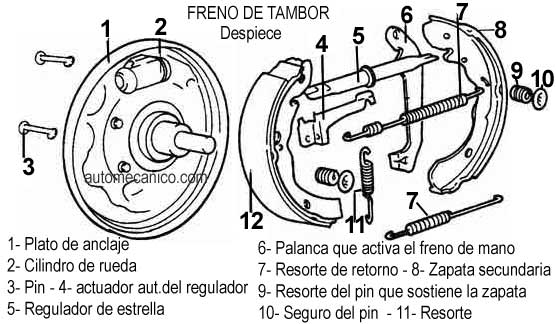

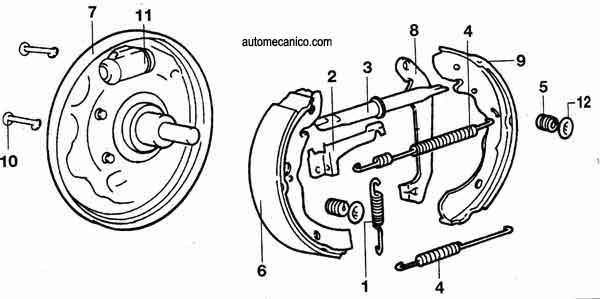

DESCRIPCION Y DESPIECE
1]Resorte
2] Actuador automatico del regulador
3] Regulador de Estrella
4] Resorte de retorno
5] Resorte de apoyo y sosten de la zapata
6] Zapata Primaria
7] Plato de Anclaje
8] Palanca que activa el freno de mano
9] Zapata secundaria
10] Pin o clavo, que detiene , el resorte de apoyo o sosten[5]

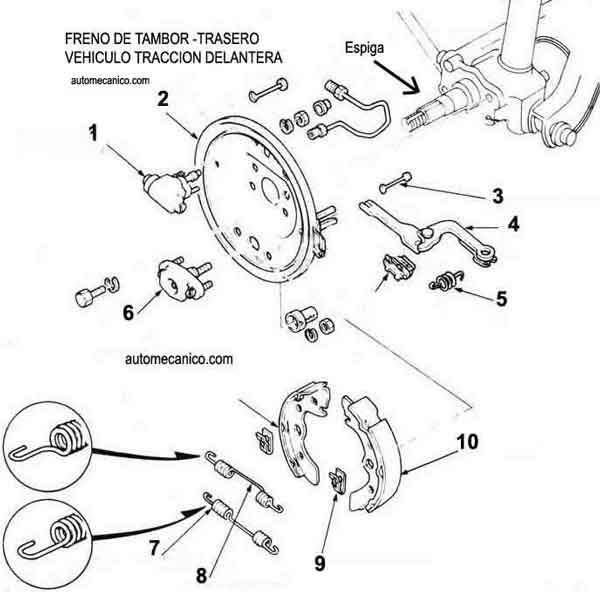

1] Cilindro de rueda
2] Plato de Anclaje
3]Pasador sujetador
4]palanca
5]Resorte [spring]
6]Ancla de apoyo para las zapatas
7] Resortes tensor
8] Resortes tensor
9] Clip o seguros para sostener los clavos que detienen las zapatas.
10]Zapata primaria
Este tipo de tambor trasero, es tipico en vehiculos de traccion delantera.

Observe la tuerca central [rear spindle nut] en algunos modelos esta tuerca es izquierda [que tiene rosca que afloja en sentido contrario a las otras]

Recuerde siempre que esta tuerca, no va muy apretada, lo que significa, que no se requiere hacer fuerza para aflojarla, ni para apretarla.Esto ayuda a determinar el tipo de rosca de la tuerca
