ESPECIFICACIONES

 TOYOTA PICK -UP VAN 4 RUNNER LAND CRUISER

TORQUES - APRIETE - TORSION

En mecanica; usamos el termino torquear; para referirnos; a la fuerza que se aplica; cuando apretamos una tuerca o perno [tornillo].
Para ello utilizamos una herramienta especial llamada comunmente torquimetro
Este tipo de herramienta, permite graduar en su estructura la cantidad de libras pie, Milimetros o pulgadas; que aplicaremos a los tornillos o tuercas del motor que tenemos en frente..
Se entiende que las medidas de apriete para cada motor vienen en las especificaciones del manual del fabricante.
Despues de graduar el torquimetro, procedemos a torquear la tuerca o tornillo; el torquimetro dara un tronido en el momento que la fuerza aplicada a la tuerca o tornillo, iguala la graduacion, prefijada en el torquimetro.
De esta manera, los tornillos y/o tuercas, quedaran apretadas con la misma fuerza.
Existen diferentes modelos y/o marcas de torquimetros. La figura, marca y/o disenio [pueden ser diferentes; pero, los principios y objetivos siguen siendo los mismos.
Las medidas nominadas en: libras pie [ft lbs]; tienen como derivados las libra pulgadas [inch pounds - pulg lb].

Las otras medidas son equivalentes, para igualarlas se requiere el uso de tablas de equivalencias, mostradas en otra pagina
Se trata de ajustar la rotacion de uno o varios tornillos, con la intencion de que el apriete sea uniforme, acorde a medidas y secuencias, especificadas por el fabricante del motor y/o componente. evitando asi; que el tornillo quede muy apretado o flojo; lo cual daria lugar a vibraciones; las vibraciones aflojan los tornillos y/o tuercas, y los saca de su lugar [un tornillo sobreapretado se quiebra].
Por lo regular es mas comun el uso; y la necesidad de torquear tornillos o tuercas especificadas por encima de las 25 lbs.pie.
Debido a esto; tambien es comun que los torquimetros sean fabricados y/o diseniados; para aplicar fuerza a partir de ese promedio: conociendose asi como torquimetros de [drive 1/2]; refiriendose al tipo de dados o sockets, que se le pueden conectar sin usar derivacion o adaptador.
En los casos de tornillos o tuercas, en los cuales las medidas son inferiores  a las mencionadas  lineas arriba; se ocupa un torquimetro mas pequenio [drive 3/8], alli las medidas de fuerza estan graduadas en libra pulgadas [1pie lb = 12 pulg lb]
Tambien es comun la indicacion de apriete en grados como un adicional; para ello recuerde: que, el circulo, o una vuelta completa tiene 360grados; si la indicacion es de 90grados; el adicional sera 1/4 de vuelta [la cuarta parte de 360grados].

Nota: Antes de seguir las indicaciones de apriete, asegurese que el motor de su vehiculo sea el indicado; o corresponda al equipo original Cheque el codigo  de motor y cilindrada.

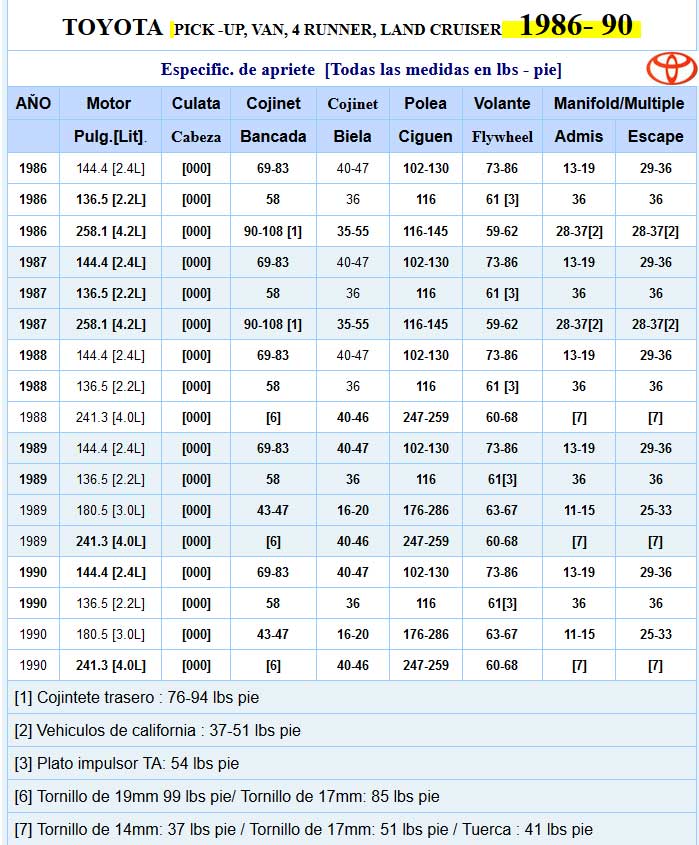

     TOYOTA 1986- 90  PICK -UP, VAN, 4 RUNNER, LAND CRUISER ESPECIFICACIONES DE TORQUE   Todas las medidas estan en: lbs pie
AŇO   Motor  Culata Cojinete Cojinete Polea Volante Manifold/Multiple


Pulg.[Lit].

Cabeza

Bancada

Biela

Ciguenial

Flywheel

 Admision Escape
1986   144.4 [2366] [000] 69-83 40-47 102-130 73-86 13-19 29-36
1986   136.5 [2237] [000] 58 36 116 61 [3] 36 36
1986   258.1 [4200] [000] 90-108 [1] 35-55 116-145 59-62 28-37[2] 28-37[2]
1987   144.4 [2366] [000] 69-83 40-47 102-130 73-86 13-19 29-36
1987   136.5 [2237] [000] 58 36 116 61 [3] 36 36
1987   258.1 [4200] [000] 90-108 [1] 35-55 116-145 59-62 28-37[2] 28-37[2]
1988   144.4 [2366] [000] 69-83 40-47 102-130 73-86 13-19 29-36
1988   136.5 [2237] [000] 58 36 116 61 [3] 36 36
1988   241.3 [3956] [000] [6] 40-46 247-259 60-68 [7] [7]
1989   144.4 [2366] [000] 69-83 40-47 102-130 73-86 13-19 29-36
1989   136.5 [2237] [000] 58 36 116 61[3] 36 36
1989   180.5 [2959] [000] 43-47 16-20 176-286 63-67 11-15 25-33
1989   241.3 [3956] [000] [6] 40-46 247-259 60-68 [7] [7]
1990   144.4 [2366] [000] 69-83 40-47 102-130 73-86 13-19 29-36
1990   136.5 [2237] [000] 58 36 116 61[3] 36 36
1990   180.5 [2959] [000] 43-47 16-20 176-286 63-67 11-15 25-33
1990   241.3 [3956] [000] [6] 40-46 247-259 60-68 [7] [7]
000] La secuencia; y especificacion para cabezas [culatas] la encuentra:  aqui
1] Cojintete trasero : 76-94 lbs pie
2] Vehiculos de california : 37-51 lbs pie
3] Plato impulsor TA: 54 lbs pie
6] Tornillo de 19mm 99 lbs pie/ Tornillo de 17mm: 85 lbs pie
7] Tornillo de 14mm: 37 lbs pie / Tornillo de 17mm: 51 lbs pie / Tuerca : 41 lbs pie


2013 Actualizacion Constante autor: Enrique celis
