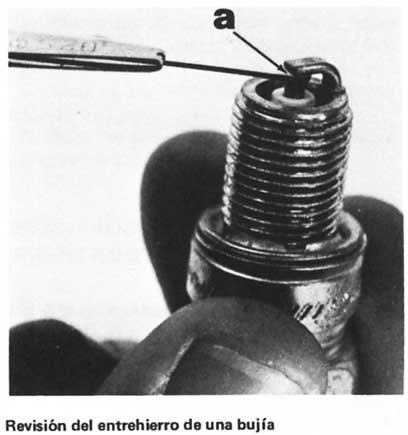

Revision del entrehierro de una bujia -calibracion |

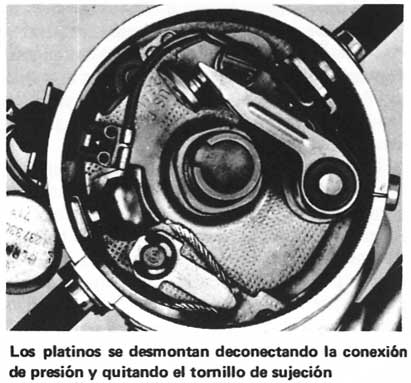

Los platinos se desmontan desconectando la conexión de presion
|

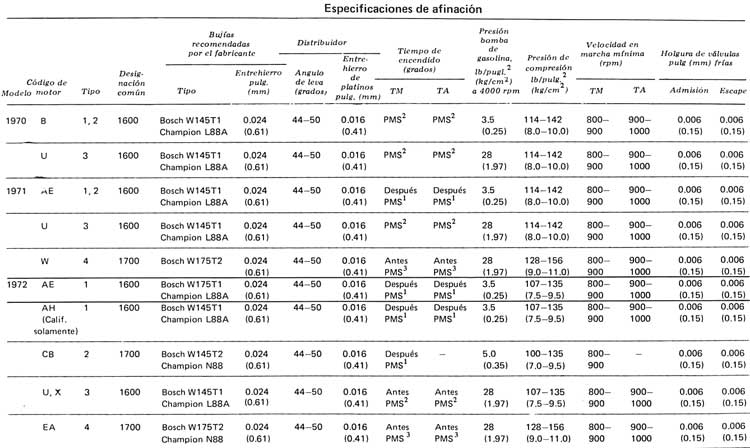

Especificaciones de afinacion |
Especificaciones de afinacion |
Especificaciones de afinacion |
 |
 |
 |
 |
 |
|

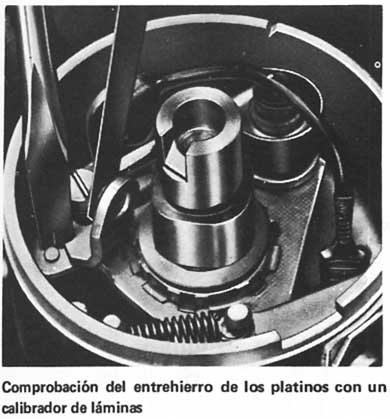

Comprobacion del entrehierro de los platinos
Calibracion |

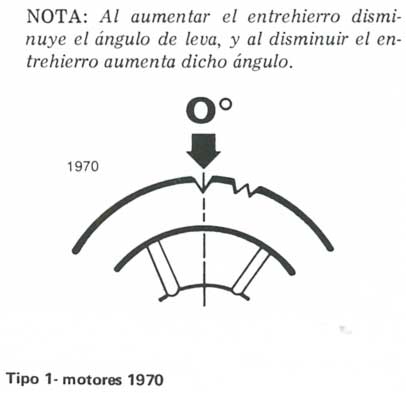

Motores 1970 - Tipo 1 |

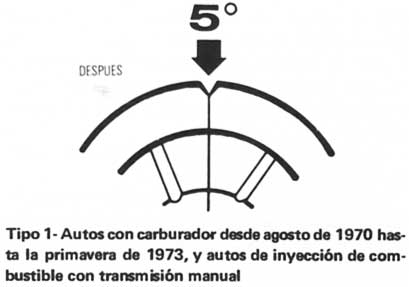

Autos con carburador desde agosto de 1970 hasta
la primavera de 1973…… |
Motores 1971 - Motores Tipo 2 |

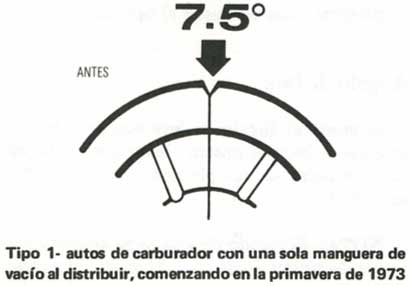

Autos de carburador …... de 1973 - Tipo 1 |
 |
 |
 |
 |
 |
|

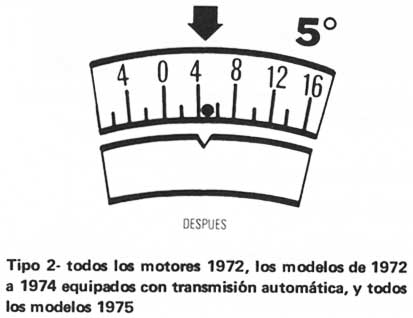

Todos los motores 1972, modelos de 1972 a 1974 y equipados con
transmision automatica, y todos los modelos 1975 - Tipo 2 |

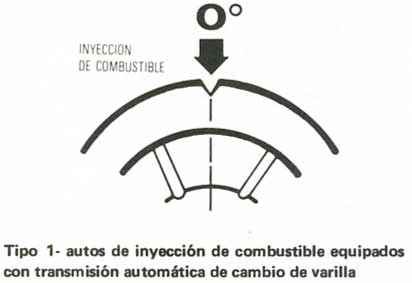

Autos de inyeccion de combustible equipados
…… |

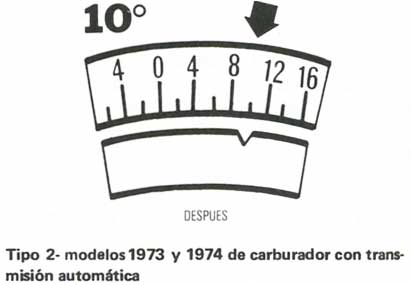

Modelos 1973 y 1974 de carburador con transmision automatica |

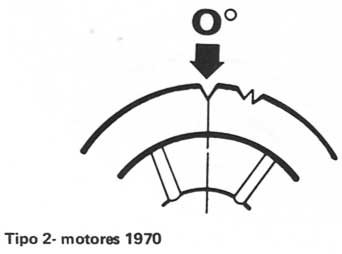

tipo 2 - motores 1970 |

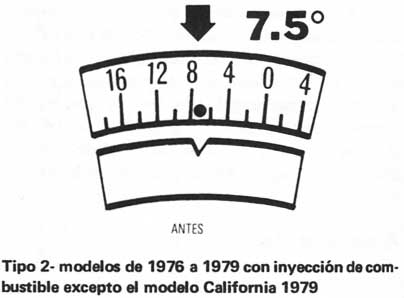

Tipo 2 - modelos de 1976 a 1979 con inyeccion de combustible |
 |
 |
 |
 |
 |
|

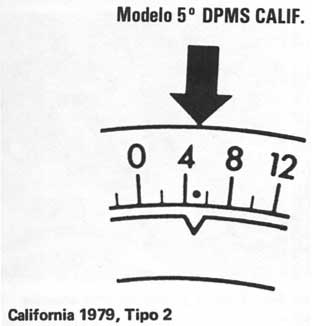

Modelo 5 DPMS CALIF. |

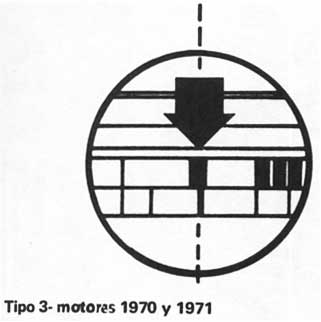

Tipo 3 - motores 1970 y 1971 |

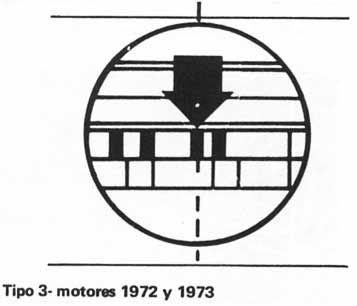

Tipo 3 - motores 1972 y 1973 |

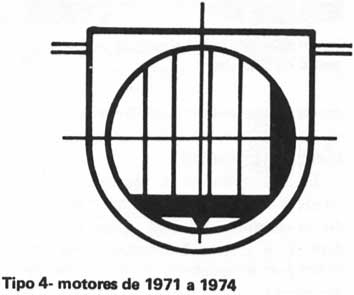

Tipo 4 - motores de 1971 a 1974 |

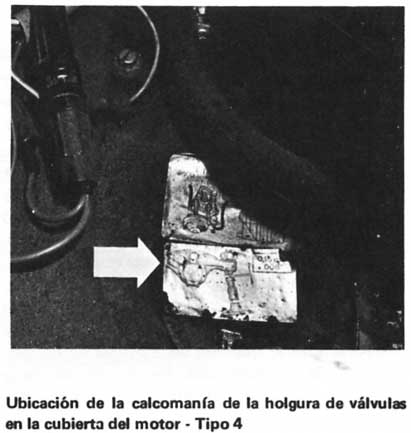

Ubicación de la calcomania de la holgura de valvulas en la cubierta del
motor - Tipo 4 |
 |
 |
 |
 |
 |
 |
|
En el punto muerto superior - Tipo 1,2/1600
En el punto muerto superior - Tipo 3 |
Comprobacion de la holgura de una valvula
Calibracion |
Carburador:Ajustes en marcha minima solex 34 PICT
… |
Diagrama de numeracion de los cilindros y orden de encendido |
Carburadores 34 PDSIT - 2/3 ….. |
 |
 |
 |
 |
 |
|
Conexión de terminales para la valvula electromagnetica |
Ajustes de los carburadores dobles tipo 2-34 PICT-2 |
Tornillo de control de volumen en los cuerpos de estrangulamiento |
Solex 34 PDSIT - 2/3, Carburador doble (Modelos1972 -74, Tipo2). |
Medidor de flujo de aire instalado en el carburador izquierdo |
 |
 |
 |
 |
 |
|
Tipo 3 |
Tipo 4 |
Tipo 2 - tornillo de desvio - 1975 - 79 |
Tipo 1 - tornillo de desvio - 1975 - 79 |
Ajuste del regulador amortiguador…Idle. modelos automaticos Tipo 4 |
