VOLKSWAGEN 1970/79 parte
3A |
 |
 |
 |
 |
 |
 |
|

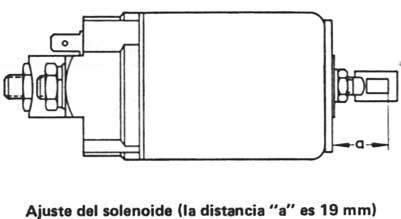

Ajuste del solenoide ( la distancia "a" es
19mm ) |
Al instalar el solenoide asegurese de que el
ojo enganche en |

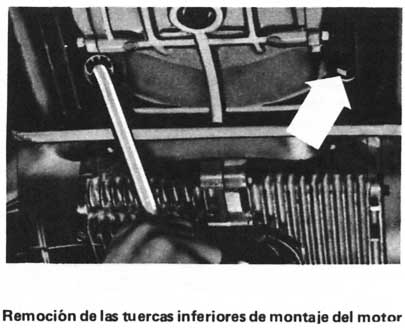

Remociones de las tuercas inferiores de
montaje del motor |
Desconexion de la tuerca de union entre el
recipiente del liquido y |
Uno de los cuatro tornillos pasantes de 12
puntos sujetan al convertidor |
 |
 |
 |
 |
 |
|

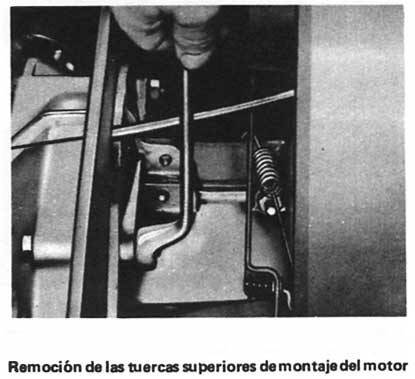

Remocion de las tuercas superiores de
montaje del motor |

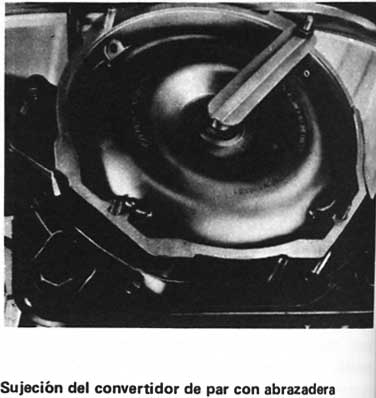

Sujecion del convertidor de par con
abrazadera |

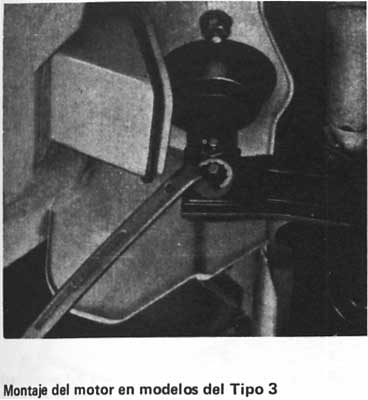

Montaje del motor en modelos del Tipo 3 |
Forma de soportar la transmision durante la
instalacion del motor |
Acceso para los tornillos pasantes del
convertidor de par,Tipo 4 |
|
|
|
 |
 |
 |
 |
 |
 |
|

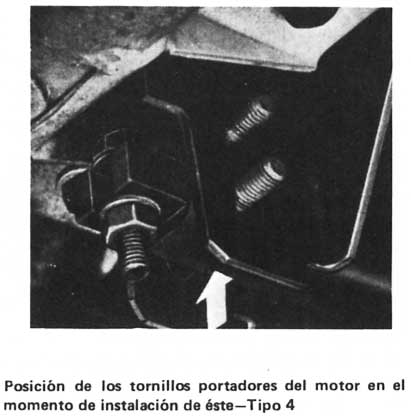

Posicion de los tornillos portadores del
motor ….. - Tipo 4 |

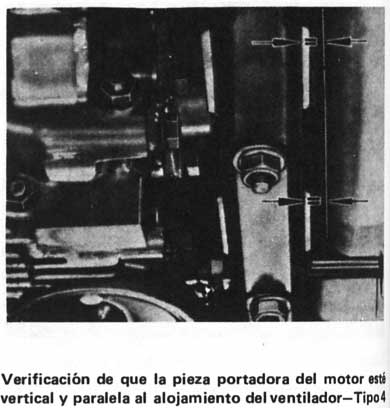

Verificacion de que la pieza portadora del
motor esta vertical y paralela… |

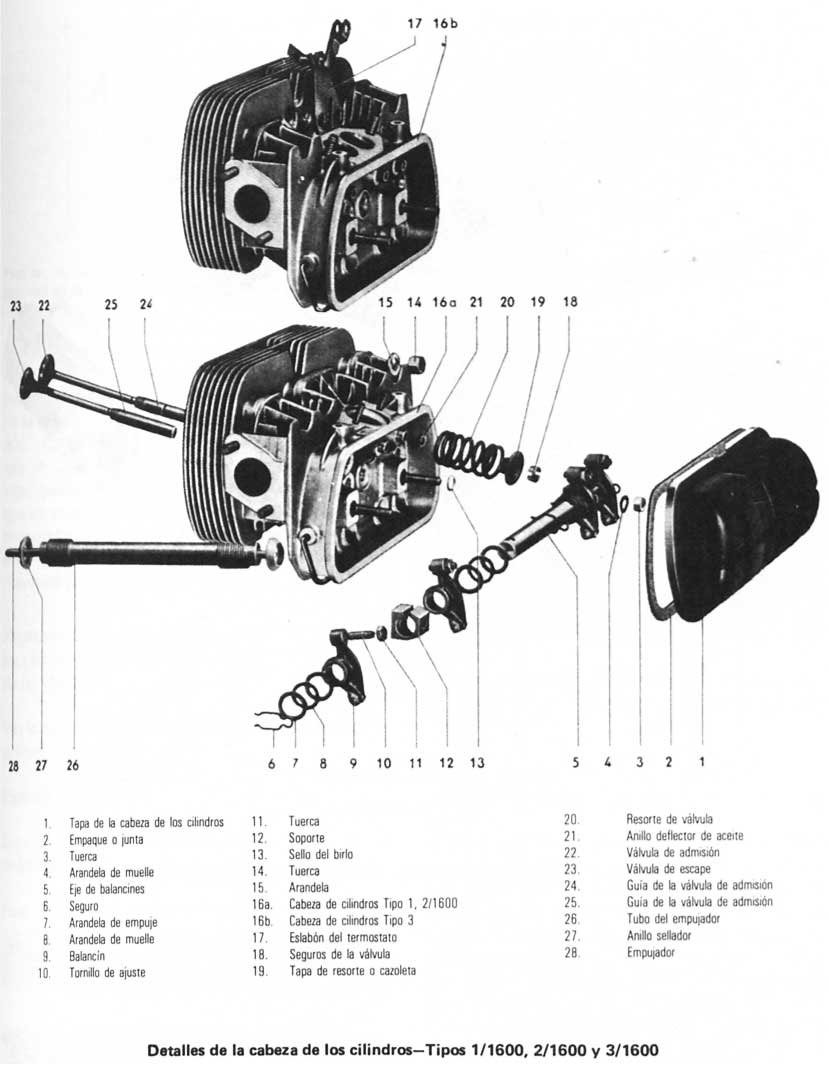

Detalles de la cabeza de los cilindros
- Tipos 1/1600, 2/1600 y 3/1600 |
Detalles de la cabeza de los cilindros
|

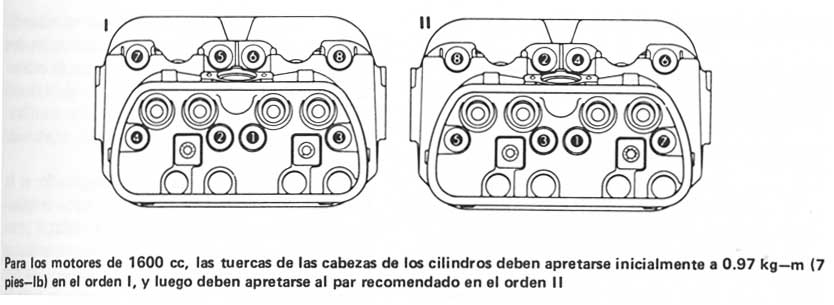

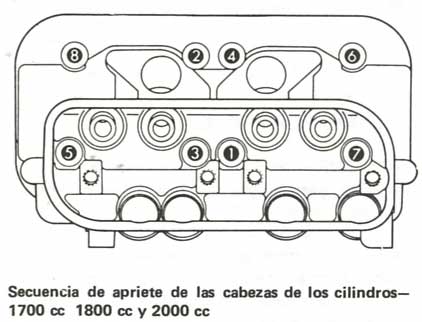

Secuencia de apriete de las cabezas de los
cilindros 1600, 1700, 1800,y 2000 |
 |
 |
 |
 |
 |
|

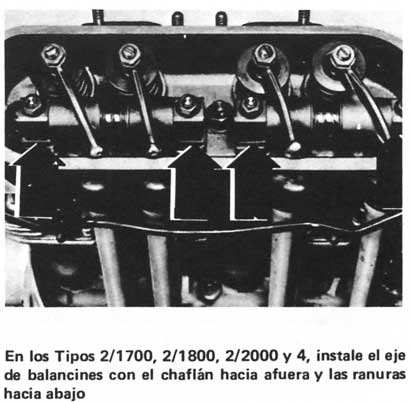

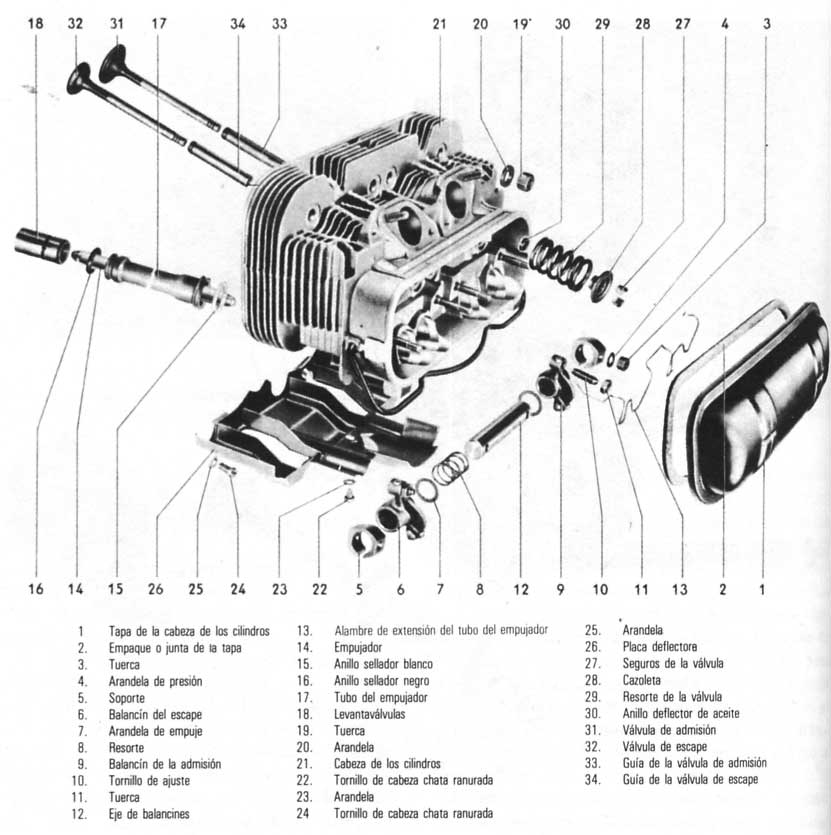

En los Tipos 2/1700, 2/1800, 2/2000 y 4, Eje
de balancines |
En los Tipos 1, 2/1600 y 3, Eje de
balancines |

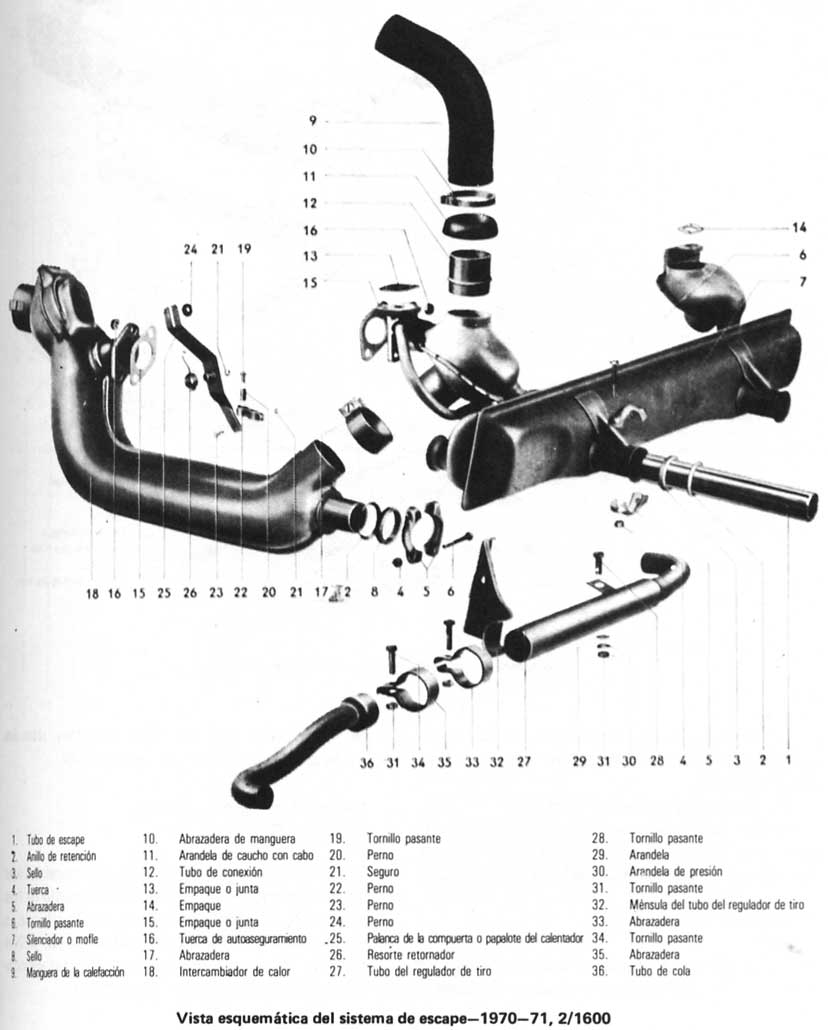

Sistema de escape1970 -71, tipo 2/1600 |

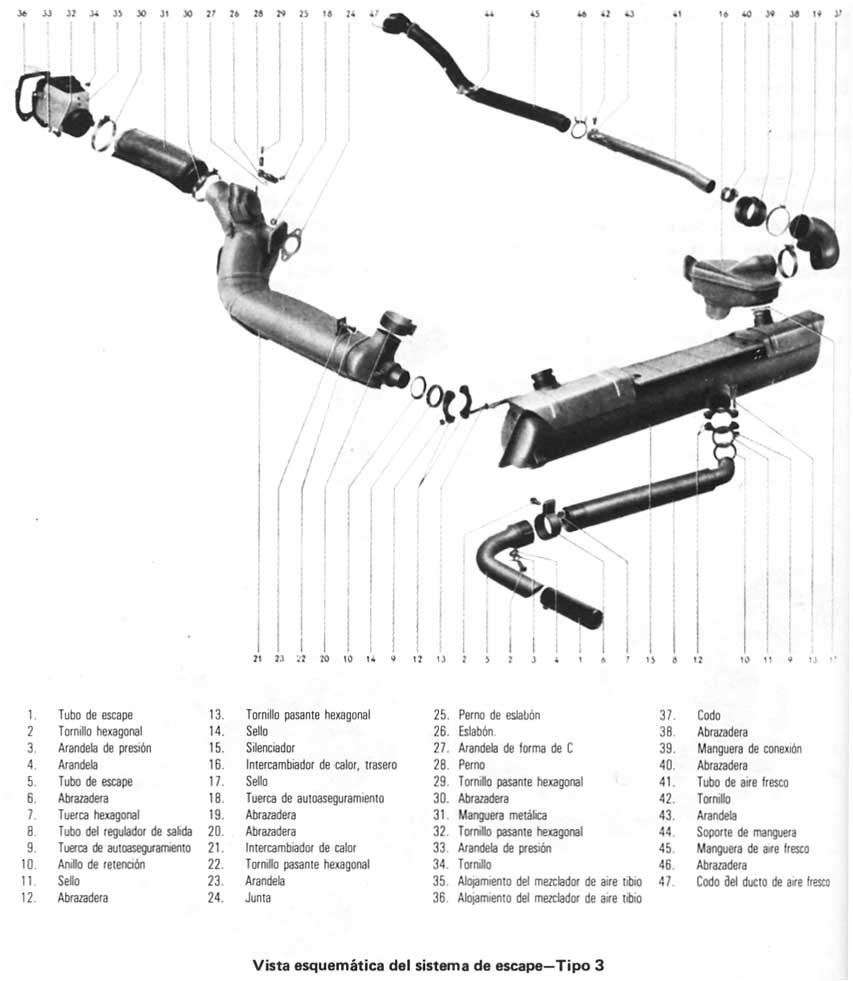

Sistema de escapeTipo 3 |

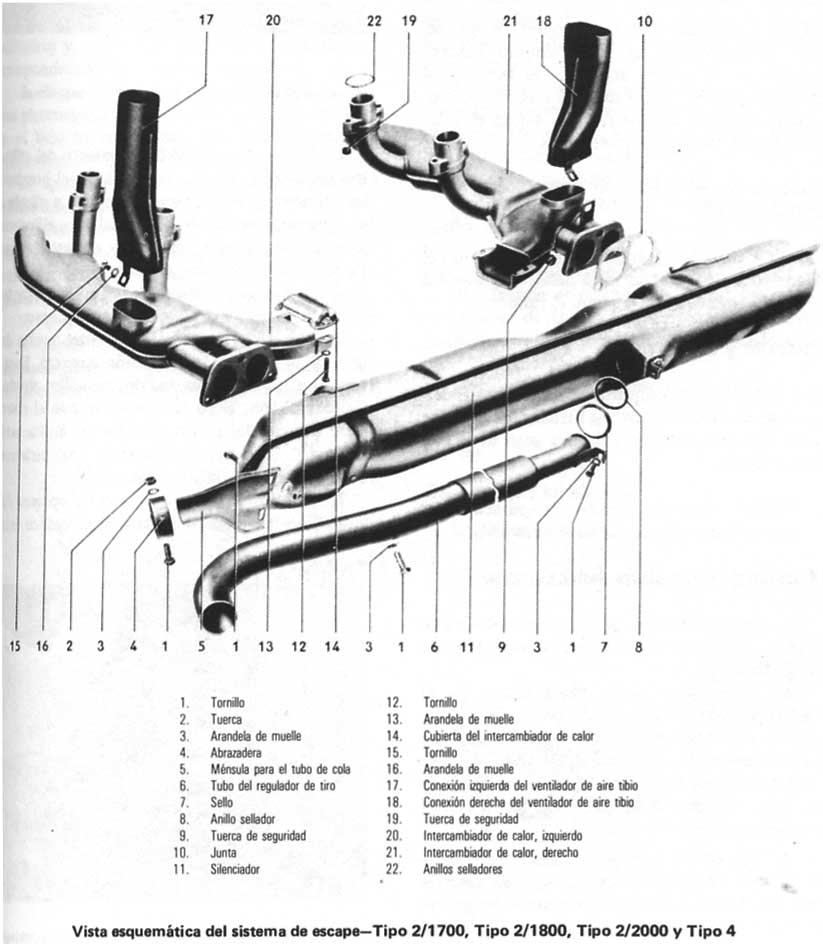

Sistema de escapeTipo 2/1700,-1800 -2000 y
Tipo 4 |
|
|
|
