Toyota 22R- 22RE |
Mecanica Avanzada
parte 3 |
|
|
|
 |
Si usted mantiene funcionando su
motor por mucho rato, usando aceite mezclado con agua, residuos metalicos, y
astillas plasticas.Esta mezcla, se espesara, y sera llevada por la bomba de
aceite hacia todos los pasajes de lubricacion, asimismo el cigueñal,
pistones,anillos,metales
de bielas y bancada seran infectadas por esta mezcla. |
 |
|
cigueñal motor 22R toyota |
metales o casquetes |
|
 |

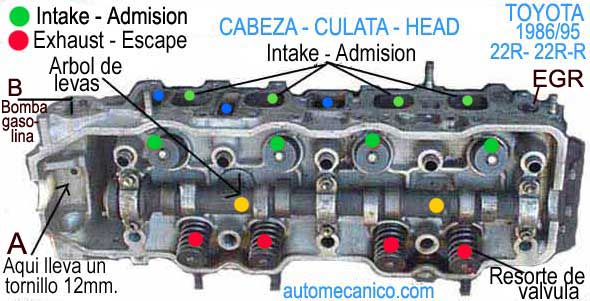

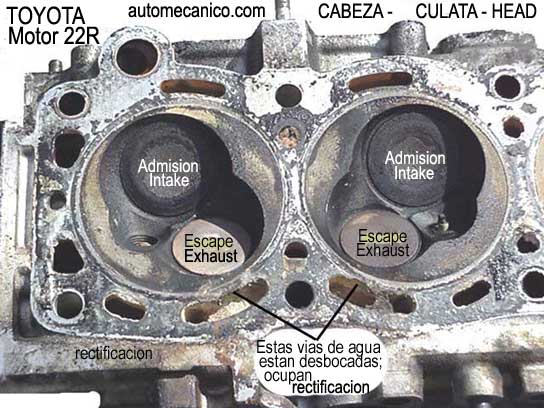

Cuando termine de instalar la cabeza, y
sincronizar la cadena de tiempo, proceda a calibrar o ajustar, la holgura de
las valvulas, |
 |
| Con la polea del cigueñal en PMS, y el engrane del arbol de
levas, en la posicion que se muestra en la ilustracion. |
| Ajuste las
siguientes valvulas piston: admision 1 y 2; escape 1 y 3 |
|
|
Luego dele una
vuelta completa al cigueñal [1/2 vuelta del arbol de levas], y ajuste las
siguientes valvulas: admision, piston 3 y 4; escape, piston2 y 4. |
|
Para hacer el ajuste, afloje la tuerca con una llave
12 y regrese el tornillo, |
|
Inserte el calibrador, dele vueltas al
tornillo, y ajuste la tuerca deteniendo el tornillo, tratando en todo
momento que el calibrador pueda entrar y salir rozando levemente. |
|
Nota: Cuando manipule componentes electronicos, dentro del distribuidor,
use herramientas de material que no conduzca magnetismo; de esa manera
se evitara problemas futuros. |
| Despues de la instalacion de la cadena de
tiempo, proceda a instalar el distribuidor. |
| Este tipo de distribuidor lleva
engrane, por lo tanto debe instalarlo, tratando de tener como resultado: que
el reluctor o estrella alinie una de sus puntas en el magneto de captacion y
que al mismo tiempo el rotor quede apuntanto el conector de la tapa;
correspondiente al cable que lleva la chispa al piston # 1. |
| Tome nota que
puede mover la base del distribuidor para dar precision a la instalacion . |
|
| Especificaciones |
Orden de encendido |
22R - 22RE 1981 / 1995 |
|
 |
Orden de encendido 1 -3 - 4 -
2 Rotor Gira en direccion de las manecillas
del reloj.
Motor 144.4 pulg [ 2366/ 2.4
Lt] 4 cilindros
Cadena de tiempo y tensor hidraulico [instalado en la
parte baja] |
|
|
| Medidas estan, en pie libras |
| Tornillos de bancada 69/83 [main
bearing bolts] |
| Biela 40/ 47 [rod bearing bolts] |
| Pernos o tornillos de Volante
73/86 [flywheel bolts] |
| Perno o tornillo de la polea del cigueñal 102
/ 130[ crankshaft pulley bolts] |
| Apertura de bujia, distancia entre
electrodos 0.31 [Gap spark plug] |
| holgura de valvulas [calibracion] : admision
0.008 Ecape 0.012 |
|
|
El tiempo de encendido, debe obtenerlo de
la etiqueta, pegada en alguna parte del compartimiento del motor; pero a
falta de esta, en clima templado, puede promediarlo a 8 grados APMS [antes
del punto muerto superior] = [8 degree BTDC.en ingles] |
|
Secuencia de apriete |
| Frente |
10 |
4 |
2 |
5 |
7 |
| perno |
| 12
mm |
8 |
6 |
1 |
3 |
9 |
| del motor |
|
Torque [Apriete]Cabeza [culata] 59/63 pie libras |
|
| Este tipo de cabeza debe ser
torqueada o apretada en 3 etapas, en forma uniforme y siguiendo la
secuencia, terminando el apriete en 59 o 63 pie libras.[ antes de torquear
la cabeza recuerde que debe aflojar, todos los tornillos, reguladores del
tren de balancines o pericos]
VER DIAGRAMAS► |
|
|
| Abril 2009 |
actualizacion constante |
autor : Enrique Celis |
automecanico.com |
|
