Toyota 22R- 22RE -
2 |
 |
|
|
DESCRIPCION Y FUNCIONAMIENTO -CABEZA - CULATA -
CADENA DE TIEMPO |
| Para que la cabeza de este motor se sobrecaliente y se deforme, se requiere,
que: |
|
| 1] Lo corra o lo haga funcionar
sin agua, |
| 2] que el radiador este demasiado sucio, |
| 3] que la bomba de agua este defectuosa, |
| 4] que el tiempo de encendido este atrazado, |
| 5]que el termostato este pegado
en posicion cerrada. |
| 6] que el abanico o ventilador, no este trabajando
correctamente. etc.etc. |
| La cabeza al sobrecalentarse, se deforma; la junta o empaque, pierde presion
sobre su asiento.[ como consecuencia el agua se pasa, desde los pasajes de
enfriamiento hacia las camaras de combustion; y desde alli hacia el deposito de
aceite.] |
| Ok, Si este motor recalentara; la cabeza [culata], se deforma, y si tenemos
en cuenta, que el arbol de levas esta sentado en la cabeza; la deformidad en
caso extremo, haria, que el arbol de levas, se trabe o se quiebre en su posicion. |
| Es importante asegurarse de eso antes de pretender hacerle un trabajo de
valvulas a la cabeza. |
|
 |

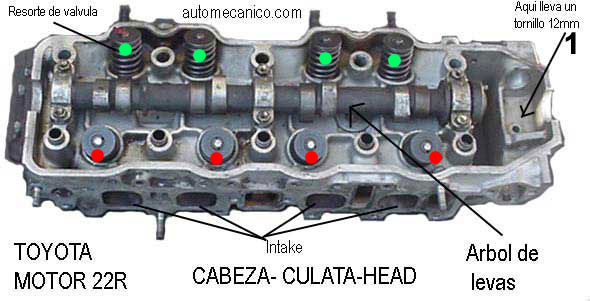

Tome nota que este tipo de cabeza lleva un tornillo
o perno con cabeza de 12 milimetros, instalado al frente del motor,#
1[sujeta
la cabeza con la cubierta de la cadena de tiempo] exactamente abajo
del perno que sujeta el engrane del arbol de levas,[.] |
| Este perno no lleva la
medida de torque de los otros pernos. Aprietelo a entre 7 y 10 pie-lb[
libras pie]. |
| Las valvulas de admision [entrada] estan indicadas con el
punto rojo. y las de escape estan señaladas con el punto verde. |
|
 |
Bueno, antes de instalar la cabeza, recuerde que
las vias o conductos de agua,[.] entre el manifold de entrada[admision] y
cabeza, debe ser selladas con silicon o pegamento equivalente.
El
# 1 es el alojamiento de la valvula EGR.
El # 2 es la ubicacion de la bomba de
gasolina [ si estuviera equipado de carburador]. |
|
| En los casos de este motor
equipado con fuel injection, Tome nota que el manifold de admision lleva un
tornillo hexagonal, muy cerca del termostato [ de 3 o 4 pulgadas de largo]. |
|
|
|
 |
Igualmente, En la parte de atras
de la cabeza[culata], va una especie de tapa metalica atornillado, que tambien lleva junta o
enpaque[gasket]. no se olviden de el; de lo contrario habra fuga de agua |
|
 |
Aqui tenemos
el bloque de cilindros; observemos que el piston #1 y
#4 se encuentran en el maximo de su recorrido hacia arriba. Esta es
la posicion correcta, para proceder a la instalacion de la cabeza [culata]. |
 |

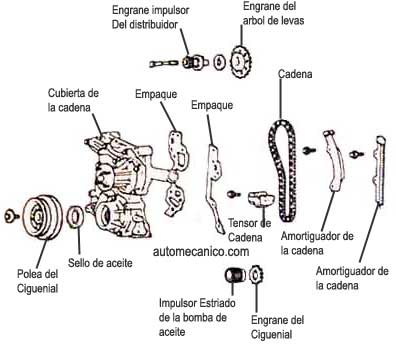

Es importante
recordar, que la cadena de tiempo, tiene dos eslabones o pasos, que se
diferencian del resto de la cadena por su color dorado. Estos eslabones
dorados se instalan coincidiendo con el punto que se encuentran, en cada uno
de los engranes [arbol de levas y cigueñal]. |
 |
| En los casos de
cadenas que traen 3 eslabones; un eslabon coincide con el punto del ciguenal,
los otros dos eslabones, deben colocarse, centrando el punto o marca, del
arbol de levas;entre los dos eslabones. |

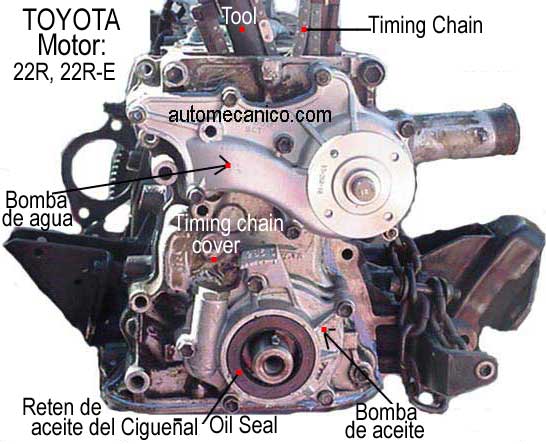

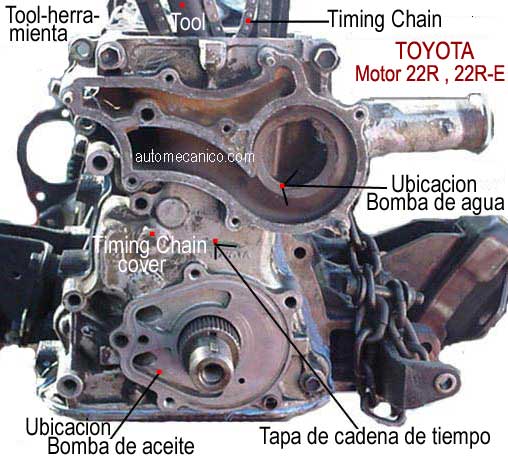

| El problema, a
solucionar es el siguiente.al instalar la cadena en el engrane del cigueñal,
debemos mantenerla en esa posicion, pero resulta que al poner la tapa
podemos perder el control de la cadena, por eso es necesaria trabar la
cadena con el tensor comprimido, con un trozo de madera, o algo equivalente
como se muestra en la ilustracion. |
|
| Despues de instalar la cabeza, debemos colocar el engrane del arbol de
levas cuidandonos de mantener la cadena tensa, y si se requiere, con
una herramienta, como un desarmador que llegue hasta el tensor, enpujelo y
jale la cadena,para ayudarse a colocar el engrane del arbol de levas en su
posicion. |
| Para confirmar, que la cadena esta bien instalada, dele vueltas al
cigueñal, hasta que el eslabon dorado vuelva a colocarse en la posicion del
punto del engrane del arbol de levas, e instale la polea del cigueñal; la
marca de esta, debe indicar PMS [ TDC]. |
|
continua Ver: parte 3 |
|
|
|
| Agosto 2010 |
actualizacion constante |
autor : Enrique Celis |
