PRUEBAS A LAS BOBINAS DEL ALTERNADOR
- DESPIECE DE UN
ALTERNADOR |
 |
Bobina del rotor
Use un ohmetro en la escala de
resistencia baja, ponga las puntas como se indica en la ilustracion. Si
indica entre 2 y 300 ohmios; la bobina funciona bien; si la aguja del
ohmetro no se mueve, significa que tiene un corto [circuito abierto] |
 |
◄Ahora pruebe la bobina
del rotor en la escala de resistencia baja, ponga las puntas como se muestra
en la ilustracion; |
 |
| si la aguja del ohmetro no se mueve significa que el
rotor funciona bien... |
| .pero si la aguja se mueve quiere decir que la bobina
tiene un corto a tierra.► |
 |
◄Conecte
el ohmetro en la forma que se indica; y vea si hay continuidad, entre alguno
de los terminales y el nucleo del estator; si es asi; significa que el
embobinado se esta induciendo a tierra; y necesita remplazarlo. |
 |
|
Tome nota: esto sucede, debido, a que el alambre del embobinado, tiene una
capa de barniz que lo aisla, evitando que exista coneccion entre las Vueltas
del embobinado, e igualmente evita que por alguna parte, el alambre se
conecte al nucleo del estator.► |
|
Pero, cuando el embobinado sufre un excesivo
calentamiento, el barniz se quema; y en este caso, el alambre queda expuesto,
a tocar parte del nucleo, induciendo su señal
en tierra. |
 |
◄BOBINA DEL
ESTATOR Ponga el ohmetro en la escala de baja resistencia, ponga las puntas
como se muestra en la ilustracion, la aguja debe indicar continuidad ;Si la
aguja no se mueve; la bobina esta abierta [tiene corto].► |
 |
| Tome nota:, la bobina, es un alambre enrollado cubierto de barniz, cada
terminal es un extremo, por lo tanto debe existir continuidad, si no es asi;
se debe a que el alambre se encuentra cortado, en alguna parte de su
enrollado. |
 |
◄Compruebe si hay
continuidad entre los dos anillos colectores, o
resbaladores, si no es asi, el circuito esta abierto, y se hace necesario
remplazarlo. |
| Cada anillo colector, representa un extremo, del
embobinado.El embobinado, es un alambre enrollado cubierto de barniz; si no
encuentra continuidad; significa que el alambre se encuentra cortado
en alguna parte de su enrollado. |
| Tambien es posible que el corto sea visible,
por encontrarse cerca de los anillos colectores; si es asi reparelo. |
 |

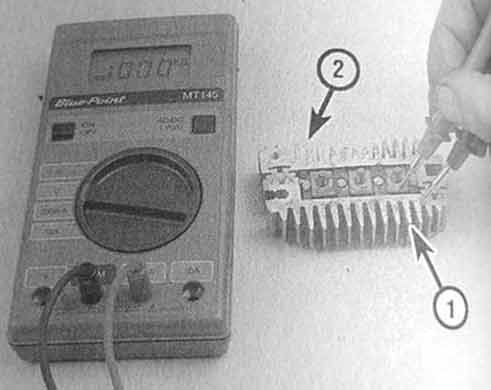

◄Si el alternador tiene
un puente rectificador similar a este, conecte un ohmetro, tal como se
indica en la ilustracion, un cable al disipador termico aislado, y el otro
al sujetador de metal.. |
| .. tome una lectura, y luego invierta las puntas del
ohmetro,y tome otra , debera obtener una lectura alta y una baja.. |
| ..si las
lecturas son aproximadamente iguales; cambie el puente rectificador. |
| Repita
la prueba entre los otros dos sujetadores. |
 |
◄Si el alternador tiene
un trio de diodos similar a este.conecte el ohmetro, como se ve en la
ilustracion; tome una lectura.. |
| ..luego invierta las puntas y tome otra lectura;
una lectura alta y una baja, indican que el trio de diodos esta en buenas
condiciones.. |
| ..pero si las lecturas son similares, debe remplazar el trio de
diodos. |
 |
◄Si el alternador tiene
diodos instalados en forma similar a como se ve en la ilustracion. |
| Conecte
el ohmetro, entre el terminal de cada diodo y la caja de los diodos.. |
| ..luego
invierta las puntas del ohmetro, y compruebe nuevamente; si hay una lectura
alta y una baja, el diodo esta en buenas condiciones.. |
| ..si las lecturas son
similares, debera remplazarlo. |
 |
◄Aqui mostramos la forma, en que se debe
detener los carbones, brochas o cepillos antes de la instalacion. |
 |
|
Se usa un
un sujetador de papel o equivalente.Asi se facilita la instalacion.. |
|
..pero no
olvide retirar el sujetador, cuando termine la instalacion. |
 |
◄
Aqui Observemos el soporte, o alojamiento tipico de los cepillos,brochas, carbones;
excesivamente gastados o quemados
► |
 |
| Aprovechemos, las
figuras para ilustrar lo siguiente; Lo resortes que estan a la vista se
mantienen comprimidos, empujando los carbones [brochas], contra los anillos
colectores. |
| Conforme es el desgaste de los carbones, los resortes se
extienden; y como es logico suponer al extenderse disminuyen su fuerza de
empuje; de alli que un excesivo desgaste de carbones, sumados a la suciedad
del alojamiento; dan como consecuencia un falso o debil contacto; y terminan
en la condicion que se muestran. |
|
