NISSAN ALTIMA
|
2.4L 1998 KA24DE 16
valvulas |
|
parte 3: Timing Chain |
|
| Sugerencias y/o modelo
a seguir; para el cambio de la cadena de tiempo . |
| Proceda
a retirar los tornillos de la tapa superior frontal;y
retirela; prosiga retirando los tornillos, y componentes,
para despejar completamente la tapa frontal
inferior del motor. |
|
| La bomba de la direccion esta sostenida
por una placa de fierro de 2 tornillos, retirelo. |
| Ligeramente arriba de la bomba de la
direcion, se encuentra una brida sujeta con tres tornillos [10mm] a la
tapa frontal, retirelos, [2 tornillos salen por arriba,
y uno por abajo]; tenga cuidado con el empaque [puede caer y perderse]. |

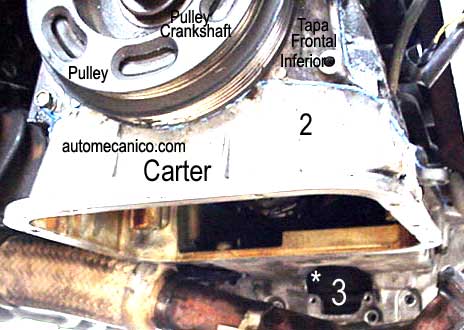

| Golpee suavemente la tapa frontal
inferior y retirelo, si encuentra resistencia, asuma que, todavia le
queda un tornillo por quitar. |
|
| Al quitar las tapas haga un inventario de lo siguiente: |
| El empaque que sobresale de la cabeza no debe estar quebrado. |
| En la parte baja, pegada al monoblock debe estar un empaque "O" ring que
sirve para sellar el pasaje de aceite pongale cuidado es importante para la
reisntalacion. |
| Analizar la condicion de los engranes, guias, cadenas y tensores. |
|
 |
◄Aqui tenemos instalada la cadena superior, asi como su respectivo
tensor. |
| Igualmente podemos observar el tensor de la cadena inferior. |
| Con
la flecha blanca ,estamos senialando el empaque "O" ring colocado en la via
de aceite, prestele mucha atencion especialmente cuando le ponga
pegamento a la tapa frontal , debido a que este sello
"o"ring debe estar
libre de pegamento, para evitar que este circule en esa arteria; y
obstruya los conductos de aceite. |
|
 |
 |
◄Este
engrane es una sola pieza, de modo que la sincronizacion, solo se basa
en la colocacion de las cadenas en los dientes pintados. |
| Aqui, mostramos la instalacion dela cadena, inferior [ciguenal
y engrane intermedio, la cadena trae pintado, los dos eslabones como se
muestra, asmismo podemos notar que entre los dos eslabones pintados hay
18 eslabones de cadena. |
| Los eslabones pintados deben colocarse en las
marcas que se indican,a fin de facilitar el trabajo les recomiendo,
pintar completamente el diente del engrane, asi la marca sera visible
aun con la cadena puesta. |
|
 |
Para retirar la cadena;
se debe retirar los tensores; guias y el tornillo principal del engrane
intermedio; el primer paso es remover la cadena de los dientes del
engrane del ciguenal; asi sera facil, separar el engrane de la cadena
superior. Y de la misma manera se instala. |
|
|
|
 |
|
En la parte baja de esta fotografia se
alcanza a ver un pin en color verde; no olvide retirarlo, solo se usa
para ayudar a la instalacion [La ilustracion es valida para modelos 1993
-01; solo difieren en la forma o figura de los tensores, las
medidas son iguales] |
|
Torques en Libras pie: Arbol de lebas
123-130; Engrane intermedio 48-61; Polea del ciguenial
105-112 |
|
Hagamos un resumen: |
|
En esta foto podemos ver la
posicion del eslabon de la cadena inferior; asimismo observamos, que los
tres eslabones pintados de la cadena superior se encuentran
correctamente instalados en los dientes pintados de los engranes. |
|
Como un
dato adicional, se puede observar la posicion de los lobulos o jorobas
del arbol de levas [ por ello se recomienda pintar la posicion superior
del arbol de levas] |
|
| Asimismo recuerde, que los engranes ya vienen
pintados, igual que la cadena, si los compra nuevos, no pierda la
referencia de los usados. |
| Tambien tome nota: que la cadena superior, tiene
7 eslabones libres, entre marcas pintadas. |
|
|
| Agosto 2010 |
actualizacion constante |
autor:Enrique Celis |
