NISSAN ALTIMA
|
2.4L 1998 KA24DE 16 valvulas |
|
parte 4: Timing Chain |
|
|
|
 |
|
| ◄Este
engrane es una sola pieza, de modo que la sincronizacion, solo se basa en la
colocacion de las cadenas en los dientes pintados. |
| El giro o rotacion de este engrane es
libre, con relacion al tornillo central que lo sostiene en su ubicacion |

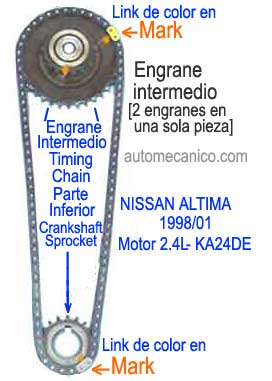

| Aqui, mostramos la instalacion dela cadena,
inferior [ciguenial y engrane intermedio.. |
| ..la cadena trae pintado, los dos eslabones como
se muestra, |
| asimismo podemos notar que entre los dos
eslabones pintados hay 18 eslabones de cadena. |
| Los eslabones pintados deben colocarse en las
marcas que se indican; |
| a fin de facilitar el trabajo les
recomiendo, pintar completamente el diente del engrane, asi la marca sera
visible aun con la cadena puesta. |
|
|
|
| Para retirar la cadena; se
debe retirar los tensores; guias y el tornillo principal del engrane intermedio; |
| El
primer paso es remover la cadena de los dientes del engrane del ciguenal; asi
sera facil, separar el engrane de la cadena superior. |
| Y de la misma manera se
instala. |
|
 |
|
|
 |

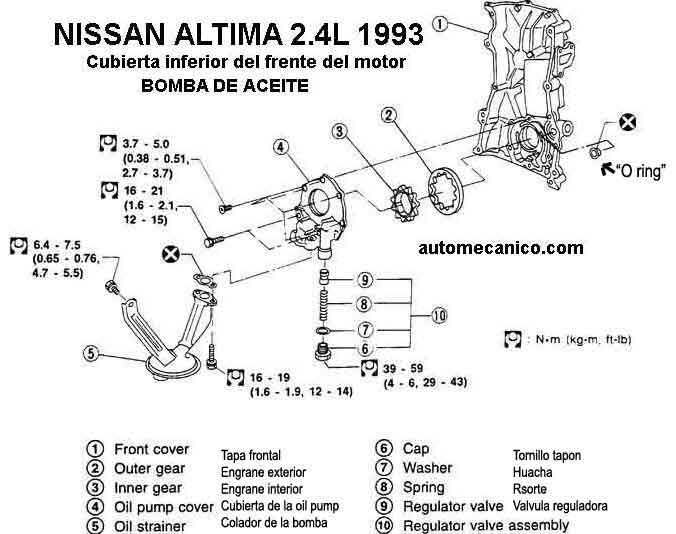

| En esta ilustracion tenemos la cubierta
inferior.. |
| mostrando el lado interno .. |
| .. se incluye la ubicacion y despiece de la
bomba de aceite |
| Puede ampliar la imagen |
|
|
|
|
|
|
|
 |
|
En la parte baja de esta fotografia se alcanza a ver
un pin en color verde; no olvide retirarlo, solo se usa para ayudar a la
instalacion [ |
|
La ilustracion es valida para modelos 1993 -01; solo
difieren en la forma o figura de los tensores, las medidas son iguales] |
|
Torques en Libras pie: Arbol de levas 123-130;
Engrane intermedio 48-61; Polea del ciguenial 105-112 |
|
|
|
Hagamos un resumen: |
|
En esta foto podemos ver la
posicion del eslabon de la cadena inferior; asimismo observamos, que los tres
eslabones pintados de la cadena superior se encuentran correctamente instalados
en los dientes pintados de los engranes. |
|
Como un dato adicional, se puede
observar la posicion de los lobulos o jorobas del arbol de levas [ por ello se
recomienda pintar la posicion superior del arbol de levas] |
| Asimismo recuerde, que los
engranes ya vienen pintados, igual que la cadena, si los compra nuevos, no
pierda la referencia de los usados. |
| Tambien tome nota: que la
cadena superior, tiene 7 eslabones libres, entre marcas pintadas. |
|
|
|
| Agosto 2011 |
Actualizacion
constante |
autor:Enrique Celis |
