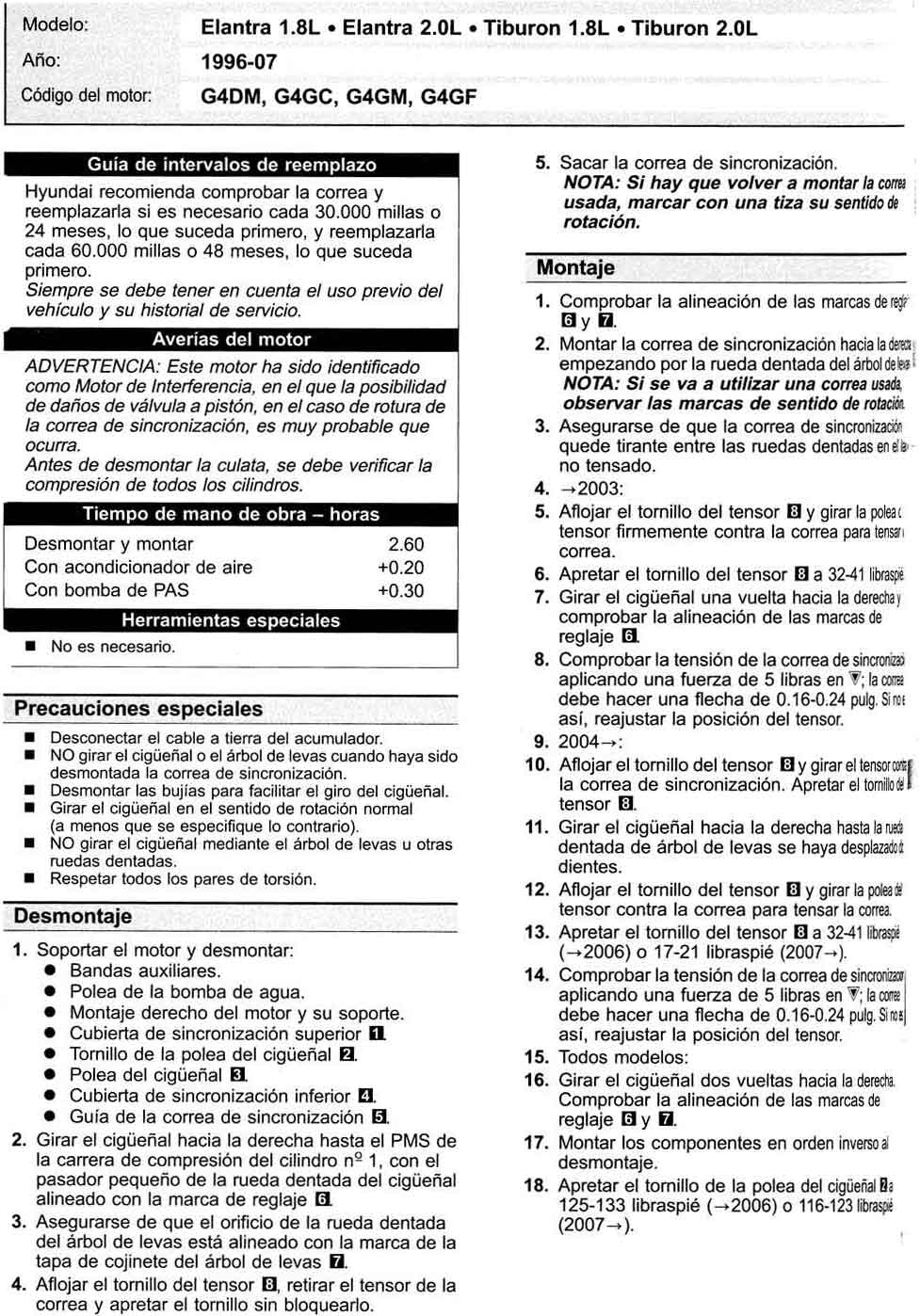

| Para hacer un cambio de banda de tiempo o correa de
distribucion, debemos tener en cuenta lo siguiente: Se trata de que el

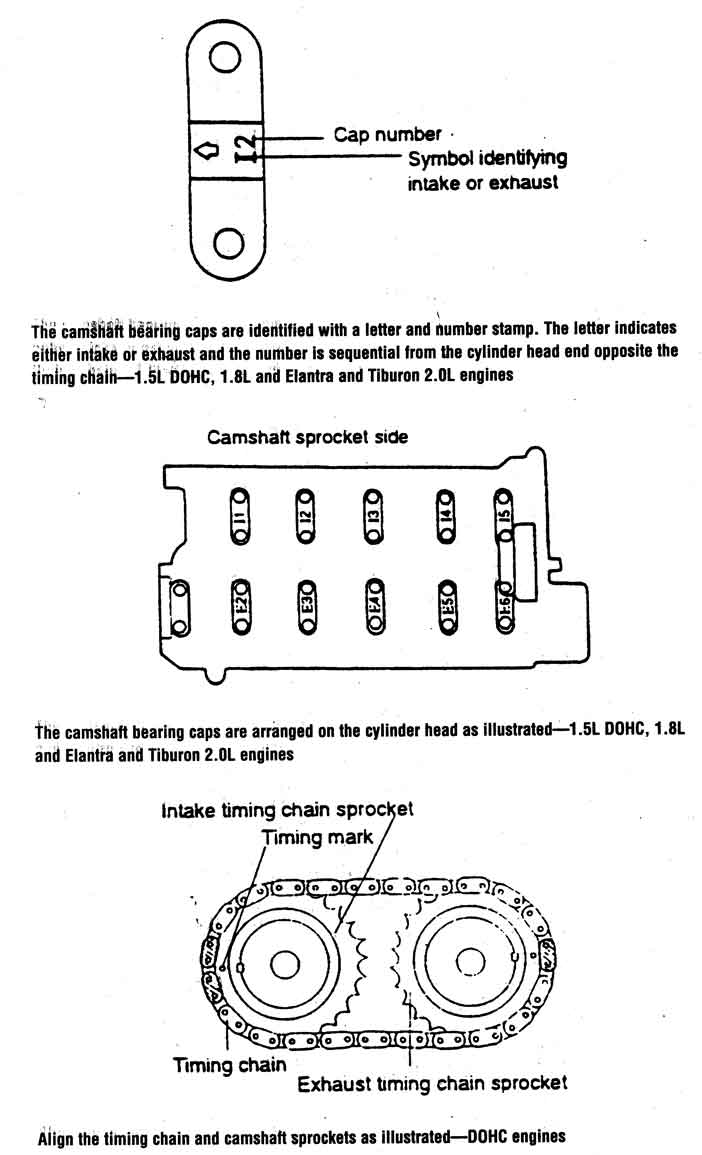

motor, este sincronizado tal como se ve en la ilustracion:
A] Los Seguros,pins o chavetas esten colocados indicando las
12 en punto [Dowel pin] .
B] Que las marcas de tiempo [Timing marks] este frente a
frente, y alineadas con el filo/borde, de la culata o cabeza.
C] Que las marcas del ciguenal esten centradas tal como se
indica -timing marks-[Cranshaft sprocket]
D] Que las marcas -timing marks-de la bomba de aceite esten
centradas [oil pump sprocket]
Al instalar la banda o correa, la parte floja debe quedar para el
lado del tensor.
El tensor debe instalarse presionado y sostenido por un clip,
atravezandolo [al finalizar la instalacion se retira el clip, para que
el tensor haga su trabajo] |
